3. Прочитав десятки руководств, включая первый технический паспорт компании Signetics, и просмотрев множества любительских описаний, я пришел к выводу, что функционирование микросхемы редко объясняется на понятном для начинающих уровне. Я хочу дать вам наглядное представление о том, что происходит внутри, потому что тогда вы сможете творчески подойти к применению этой микросхемы.

• Макетная плата, монтажный провод, кусачки, инструмент для зачистки проводов, мультиметр

• Источник питания на 9 В постоянного тока (батарея или сетевой адаптер)

• Резисторы номиналами 470 Ом (1 шт.) и 10 кОм (3 шт.)

• Конденсаторы емкостью 0,01 мкФ (1 шт.) и 15 мкФ (1 шт.)

• Подстроечные потенциометры: номиналом 20 или 25 кОм (1 шт.) и 500 кОм (1 шт.)

• Микросхема таймера 555 (1 шт.)

• Кнопки (2 шт.)

• Стандартный светодиод (1 шт.)

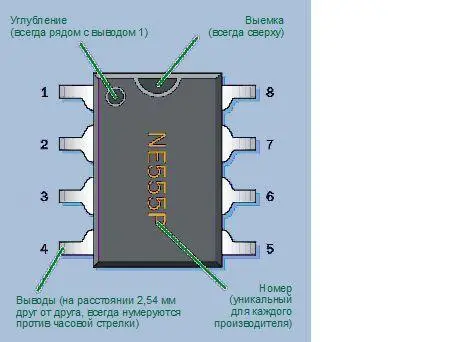

Выводы таймера 555 пронумерованы против часовой стрелки (если смотреть сверху), как показано на рис. 4.9. На корпусе есть выемка с того конца, который считается верхом, иногда возле первого вывода ставят метку. Расстояние между выводами составляет 2,54 мм.

Корпуса всех других микросхем для установки в монтажные отверстия такие же, хотя выводов может быть больше. Обычно (но не всегда) расстояние между двумя рядами выводов составляет 7,62 мм, и это означает, что корпус в точности соответствует размеру промежутка посредине макетной платы, а проводники внутри макетной платы позволяют вам получить доступ к каждому выводу микросхемы. Да, макетная плата была именно так и задумана.

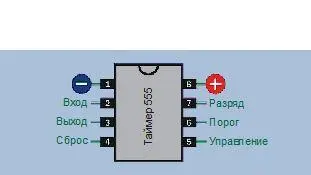

На рис. 4.10 приведено обозначение выводов таймера 555. Рисунок, подобный этому, называют цоколевкой микросхемы. Я поясню функцию каждого вывода, но, как обычно, мне хочется, чтобы вы исследовали их самостоятельно.

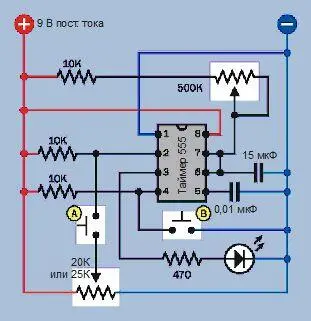

Схема для исследования таймера показана на рис. 4.11.

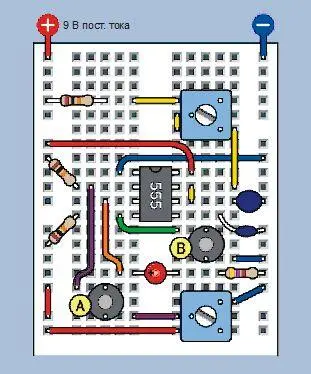

Вы можете собрать эту схему на макетной плате, как показано на рис. 4.12. Обратите внимание на то, что возле нижнего левого угла находится короткая перемычка, соединяющая верхнюю секцию положительной шины с секцией, которая находится под ней. Перемычка необходима, если у вашей макетной платы есть разрыв в шине.

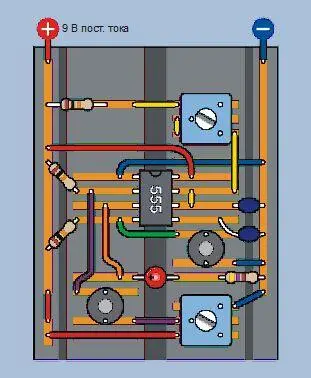

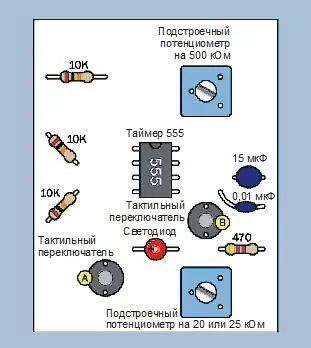

Номиналы компонентов показаны на рис. 4.13. Внутренние соединения изображены на рис. 4.14.

Подайте питание — и ничего не произойдет. Таймер ждет, чтобы вы его запустили. Подготовьте его, установив движок подстроечного потенциометра номиналом 500 кОм в среднее положение.

Теперь поверните движок подстроечного потенциометра 20 кОм против часовой стрелки до упора и нажмите кнопку А. Если по-прежнему ничего не произошло, поверните движок потенциометра 20 кОм по часовой стрелке до упора и попробуйте снова. Одно из этих действий должно вызвать вспышку светодиода, в зависимости от того как вы подключили потенциометр. Если ничего не происходит, значит, в вашей схеме есть ошибка.

Взгляните на схему. Вы видите, что контакт 2 таймера (запускающий) подключен через резистор с номиналом 10 кОм к положительной шине источника питания. Но к запускающему выводу также подключена кнопка, соединенная с движком подстроечного потенциометра. Если последний повернут так, что его движок соединен непосредственно с отрицательной шиной источника питания, то кнопка способна «перебороть» резистор 10 кОм и подать низкое напряжение на контакт 2. Так запускается таймер.

Если движок подстроечного потенциометра 20 кОм полностью повернут в обратном направлении, то кнопка А будет подавать на контакт 2 положительное напряжение, а поскольку на этом выводе уже есть положительное напряжение от резистора 10 кОм, то подача дополнительного положительного напряжения через кнопку А не играет роли.

Выводы:

• Положительное напряжение на запускающем входе игнорируется микросхемой.

• Снижение напряжения на запускающем входе запускает микросхему.

Но какова требуемая величина положительного напряжения, и какое снижение напряжения окажется достаточным, чтобы послужить запускающим фактором? Давайте выясним.

Возьмите мультиметр, настройте его на измерение постоянного напряжения и следите за напряжением между контактом 2 и отрицательной шиной, устанавливая подстроечный потенциометр 20 кОм в различные положения и нажимая кнопку А. Держу пари, что когда вы нажимаете кнопку, чтобы подать напряжение ниже 3 В на контакт 2, таймер будет включать светодиод. Если же напряжение остается выше 3 В, то я сомневаюсь, что будет происходить что-либо.

Выводы:

• Таймер запускается напряжением, которое составляет треть напряжения питания (или меньше).

• Светодиод продолжит гореть после того, как вы отпустите кнопку.

• Вы можете удерживать кнопку нажатой в течение любого интервала времени, который меньше, чем время цикла таймера, но светодиод всегда будет испускать импульс той же длительности.

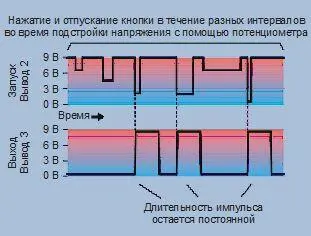

На рис. 4.15 проиллюстрировано функционирование таймера 555. Эта микросхема способна преобразовать неидеальный входной сигнал в строго определенный выходной импульс почти прямоугольной формы. Он не мгновенно включается и выключается, но все же это происходит достаточно быстро, чтобы считать процесс перехода практически мгновенным.
