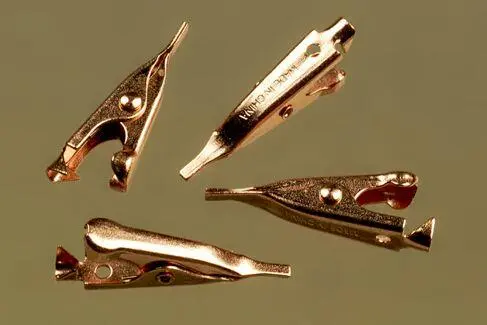

Они поглощают тепло, когда вы паяете чувствительные компоненты. Не перепутайте их со стальными зажимами с медным покрытием: вам необходимы именно цельные медные зажимы. Неплохо приобрести сразу несколько зажимов, поскольку вы сможете использовать их повторно и долго. Но и двух будет достаточно для наших целей.

Когда вы будете готовы перенести вашу схему с макетной платы на более постоянное место, то проще всего спаять ее на перфорированной плате, часто называемой «платой для прототипирования».

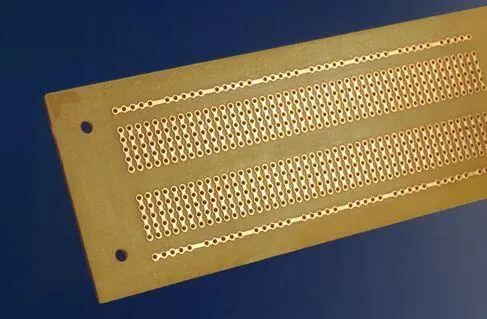

Рекомендую вам для начала приобрести плату с медными дорожками на обратной стороне, расположенными так же, как и внутренние проводники макетной платы. Это позволит вам свести ошибки к минимуму, сохранив такое же расположение компонентов, когда вы переносите их на перфорированную плату (рис. 3.21). На первое время достаточно будет одной такой платы.

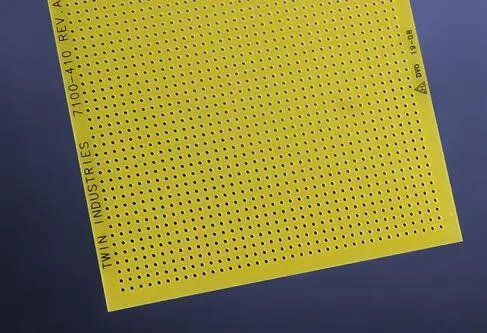

Недостаток расположения компонентов на макетной плате — неэффективность использования пространства. Чтобы уменьшить размер готового устройства, вы можете попробовать разместить компоненты на плате с готовыми отверстиями — я покажу, как это сделать в эксперименте 14. Для наших целей понадобится плата небольшого размера, но вы можете купить большой лист и отрезать от него части по мере надобности (рис. 3.22).

Другой вариант — выбрать перфорированную плату с отличающимся рисунком медных дорожек. Например, существуют монтажные платы с параллельными дорожками, которые вы можете разрезать ножом в тех местах, где требуется разорвать соединение. У каждого, кто много паяет, есть предпочитаемый тип конфигурации платы, но я думаю, что прежде вам следует познакомиться с процессом пайки, а потом уже рассматривать варианты.

В процессе пайки капли расплавленного припоя могут падать на стол или рабочую поверхность. Припой застывает практически мгновенно, его трудно удалить и после него остаются следы. Кусок фанеры 50x50 см толщиной 1 см обеспечит подходящую защиту. Сто'ящий кусок фанеры можно приобрести в любом строительном супермаркете.

Для крепления компонентов с обратной стороны приборной панели вам понадобятся мелкие крепежные винты. Они смотрятся красиво, когда их плоские головки расположены вровень с поверхностью панели, при условии что вы сделали зенковку отверстий. Я рекомендую приобрести крепежные винты М4 длиной 9,5-13 мм из нержавеющей стали, с контргайками М4, которые снабжены нейлоновыми вставками и таким образом не развинчиваются.

Обычно корпус — это просто небольшой отсек (чаще всего из пластика) со съемной крышкой. Как следует из названия, он предназначен для размещения одного из ваших электронных устройств. В просверленные отверстия на крышке вы можете встроить переключатели, потенциометры и светодиоды, а внутри корпуса поместить схему, смонтированную на плате. Небольшой динамик также можно поместить в подходящий корпус.

Например, для охранной сигнализации, описанной в эксперименте 15, подойдет корпус размером 15 см в длину, 7,5 см в ширину и 5 см в высоту.

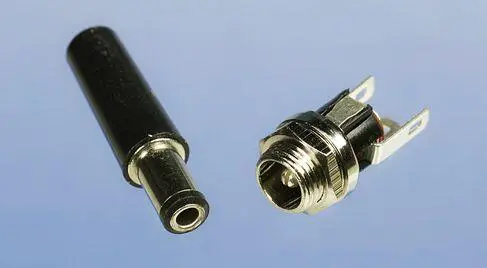

Закончив изготовление устройства и поместив его в корпус, вам понадобится обеспечить удобный способ подачи питания. Можно купить пару штепсельных соединителей низкого напряжения постоянного тока, показанных на рис. 3.23. Их также называют «круглыми разъемами» и «круглыми гнездами», или же описывают как «разъем на 6 В постоянного тока» или «гнездо на 6 В постоянного тока». Они бывают разных размеров, но это неважно, главное, чтобы ваши соединительные элементы были одинаковыми по размеру.

Спаяв схему на перфорированной плате, вам потребуется подключить к ней внешние переключатели или кнопки. Разъемное соединение предпочтительнее на тот случай, если вам понадобится выявить какую-то неисправность на плате.

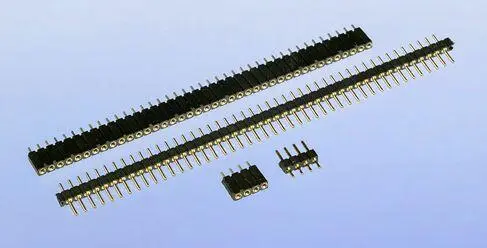

Иногда такие соединительные компоненты называют однорядными гнездами и колодками, а также встраиваемыми гнездами и штекерными колодками. Они поставляются в лентах по 36 штук и более, и вы можете отломать столько, сколько нужно.

На рис. 3.24 изображены колодки до и после разделения на маленькие секции. Убедитесь в том, что соединения имеют контакты на расстоянии 2,5 мм для соответствия шагу отверстий в плате.

Еще раз напоминаю, что выпускаются готовые наборы компонентов. Откройте главу 6 и ознакомьтесь с разделом «Наборы». Если вы предпочитаете покупать компоненты самостоятельно в интернет-магазинах, смотрите раздел «Компоненты». Далее я перечислю компоненты, которые потребуются в дополнение к указанным в начале второй главы (см. раздел «Компоненты» главы 2).

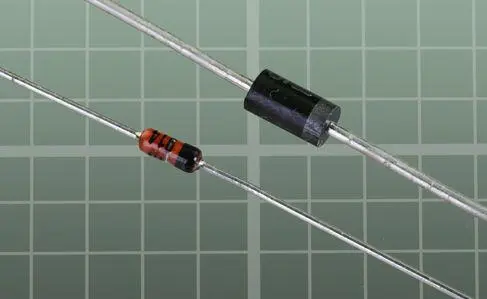

Диоды пропускают электрический ток в одном направлении и препятствуют его протеканию в обратном. Вывод диода, который должен быть отрицательным, называется катодом. Он обозначен меткой, как показано на рис. 3.25. На этой фотографии диод справа — это модель 1N4001, предназначенная для чуть более сильного тока, чем модель 1N4148, которая изображена слева. Эти компоненты недорогие и пригодятся вам в будущем, поэтому купите по 10 шт. каждого типа. Производитель не имеет значения.
