Если вы сделаете номиналы R1 и R2 равными, то должны получить почти одинаковую продолжительность интервалов включения и выключения.

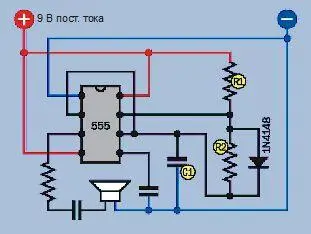

Частоту выходного сигнала можно регулировать не только потенциометром, меняющим эквивалентное сопротивление R2, но и в некоторой степени с помощью контакта 5 (вывод управления). Это показано на рис. 4.28.

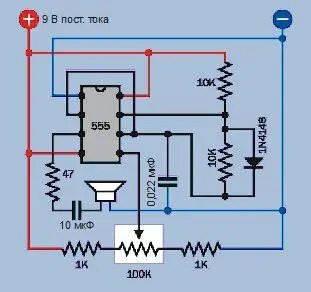

Отключите конденсатор, который был подсоединен к контакту 5, и замените его цепочкой резисторов, как показано на рис. 4.28. В данной схеме при любом положении движка потенциометра между выводом 5 и положительной или отрицательной шинами источника питания всегда будет сопротивление 1 кОм. Подключение управляющего вывода напрямую к источнику питания не повредит таймер, однако при этом звук не будет слышен. По мере вращения потенциометра будет изменяться частота. Это происходит из-за того, что меняется эталонное напряжение на компараторе В внутри микросхемы.

Микросхемы таймера можно соединить четырьмя различными способами. Обратите внимание, что эти конфигурации работают независимо от того, в каком режиме (ждущем или автоколебательном) находится каждый из таймеров (за исключением специально оговоренных случаев).

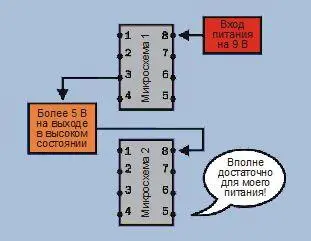

• Если один из таймеров питается от источника 9 В, то его выходного сигнала будет достаточно для питания другого таймера 555 (рис. 4.29).

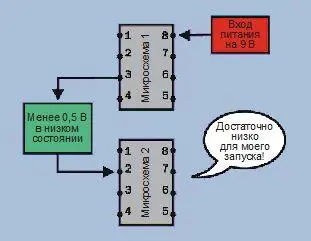

• Выходной сигнал одного таймера может запускать другой таймер. Это верно только тогда, когда второй таймер работает в ждущем режиме. В режиме автоколебаний он будет запускать сам себя (рис. 4.30).

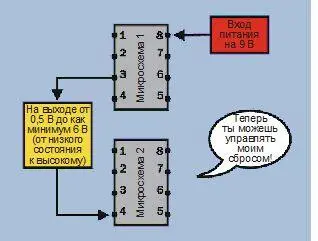

• Выходной сигнал с одного таймера можно подать на вывод сброса другого таймера (рис. 4.31).

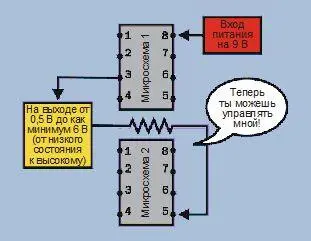

• Выходной сигнал с одного таймера можно через подходящий резистор подать на управляющий вывод другого таймера (рис. 4.32).

С какой целью таймеры соединяют в цепочку? Например, вам может понадобиться, чтобы два таймера работали в моностабильном режиме так, чтобы в момент окончания высокого уровня напряжения на выходе первого таймера появлялся высокий уровень на втором, и наоборот. На самом деле вы можете соединить в цепочку сколько угодно таймеров, причем последний может запускать первый. Такое устройство может, например, управлять гирляндой светодиодов.

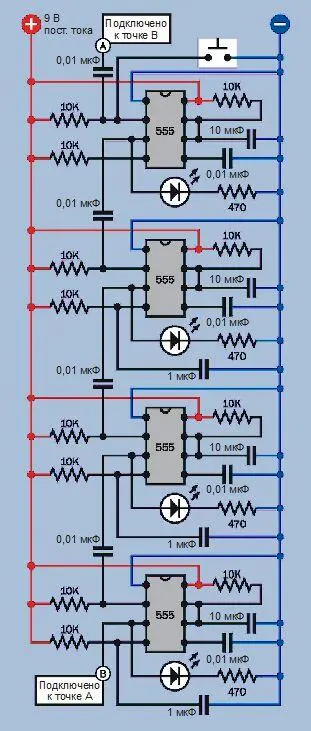

На рис. 4.33 показаны четыре таймера, соединенные друг за другом. Они подключены через разделительные конденсаторы, поскольку нам нужно, чтобы короткий импульс одного таймера запускал следующий. Без этих конденсаторов окончания импульса первого таймера в цепочке запускало бы второй таймер, однако выходной сигнал первого таймера оставался бы в низком состоянии, что привело бы к непрерывному запуску второго таймера.

Кроме того, на запускающем выводе каждого таймера нужно предусмотреть подтягивающий резистор номиналом 10 кОм, чтобы поддерживать его в высоком состоянии.

Если в цепочку соединены моностабильные таймеры, возникает интересный вопрос. Как они начнут работу? Я упоминал в эксперименте 16, что таймер 555 в ждущем режиме будет, как правило, выдавать одиночный спонтанный импульс при первом включении. Когда несколько таймеров соединены вместе, они все будут пытаться сделать это почти одновременно, а поскольку присутствуют небольшие отличия в заводских характеристиках, результат окажется непредсказуемым. Иногда они будут «успокаиваться» в правильной упорядоченной последовательности, а в других случаях светодиоды в результате будут включаться парами.

Совладать с этим можно с помощью подавления импульса, которое я описывал в эксперименте 16 (см. раздел «Подавление импульса» этой главы).

Конденсатор емкостью 1 мкФ между контактом сброса и отрицательной шиной будет удерживать вывод сброса в низком состоянии достаточно долго, чтобы подавить начальный импульс таймера. Нагрузочный резистор 10 кОм, также подключенный к выводу сброса, будет поддерживать на нем стабильный потенциал, пока таймер работает.

Судя по моему опыту, этот прием работает хорошо, хотя таймеры различных производителей могут, по-видимому, вести себя различно, поскольку поведение вывода сброса не очень подробно документировано. Если у вас возникают трудности с подавлением импульса, попробуйте увеличить или уменьшить емкость конденсатора.

При соединении таймеров в цепочку возникает другая проблема — подавление импульса работает слишком хорошо. Вы включаете питание, и ничего не происходит, потому что выходные сигналы всех таймеров были подавлены.

Обойти эту проблему можно, убрав подавление импульса только у одного таймера. Он почти наверняка сгенерирует начальный импульс, когда получит питание, и это запустит остальную цепочку. Такая схема изображена на рис. 4.33.

Но, погодите-ка. Что значит «почти наверняка»? Электронные устройства должны работать совершенно предсказуемо. Всегда, а не «почти» всегда.

Согласен. Но нам не подвластно свойство таймеров 555 вытворять непредсказуемое, когда на них подают питание. Поэтому я добавил кнопку в верхней части схемы, которую можно использовать для запуска каскада, если он не начал работать самостоятельно.

Есть и другой вариант, в котором первый таймер цепочки запускается в автоколебательном режиме. Он выдает серию импульсов, которые проходят через другие таймеры, работающие в ждущем режиме, но обратная связь последнего таймера с первым разомкнута. В терминах электроники можно сказать, что первый таймер — ведущий (master), а остальные — ведомые (slaves).
