Мне нравится эта конфигурация, поскольку она полностью предсказуема. Проблема в том, что вам необходимо настроить частоту сигнала ведущего таймера так, чтобы он генерировал очередной импульс в тот момент, когда последний ведомый таймер цепочки завершит свой импульс. Иначе первый таймер выдаст последующий импульс, прежде чем закончится импульс последнего, или же возникнет пауза между последним импульсом и очередным импульсом ведущего таймера.

Важно ли это, зависит от применения. Для огней в гирлянде это не проблема, но если вы управляете шаговым двигателем, то обеспечить правильную синхронизацию будет сложно.

Четвертый вариант соединения двух таймеров (см. рис. 4.32) представляет для нас особый интерес, потому что так можно создать звук сирены, похожий на тот, который выдают обычные системы охранной сигнализации. Фактически, его можно было бы использовать для аудиовыхода в проекте сигнализации, который остался незаконченным в эксперименте 15.

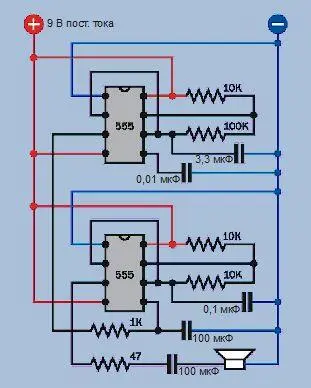

На рис. 4.34 показана предлагаемая схема. Таймер 1 подключен для работы в автоколебательном режиме по схеме, подобной приведенной на рис. 4.21. Номиналы компонентов выбраны большими, и таким образом таймер генерирует колебания на частоте около 1 Гц. Можете сравнить эту схему с той, что приведена на рис. 2.115. Принцип тот же.

Таймер 2 также подключен для работы в режиме автоколебаний на частоте около 1 кГц. Идея заключается в том, что медленные колебания напряжения от таймера 1 подаются на управляющий вывод таймера 2, в результате возникает тот раздражающий звук, который мы ассоциируем с охранными системами.

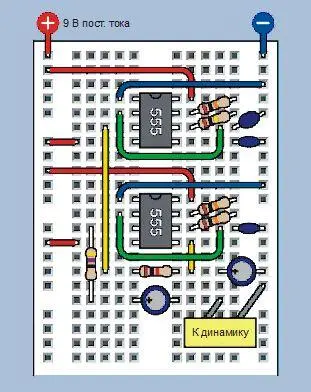

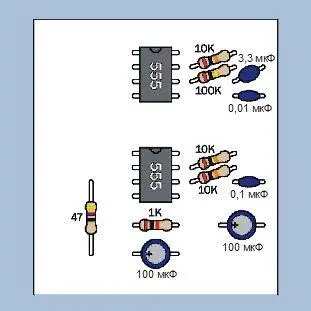

Советую вам собрать эту схему, потому что она может понадобиться в заключительной версии охранной сигнализации, к которой мы приступим уже в следующем эксперименте 18. Компоновка макетной платы для сирены приведена на рис. 4.35, а расположение и номиналы компонентов — на рис. 4.36.

После того как вы ее запустите, попробуйте вынуть и заменить другим конденсатор емкостью 100 мкФ, подключенный между контактом 6 и заземлением. Этот конденсатор плавно повышает и понижает частоту, вместо резкого переключения между верхним и нижним значениями. Аналогично конденсатор был использован для плавного включения и выключения светодиода в эксперименте 11.

Вы можете изменить этот звук другими способами. Вот несколько предложений:

• Измените номинал времязадающего конденсатора емкостью 0,1 мкФ, чтобы поднять или опустить высоту основного звука.

• Увеличьте или уменьшите емкость конденсатора 100 мкФ, подключенного к контакту 6, в два раза.

• Замените потенциометр с номиналом 10 кОм на резистор 1 кОм.

• Поменяйте емкость конденсатора 3,3 мкФ.

Один из приятных моментов при конструировании — возможность менять что-либо, подгоняя изделие под свой вкус. Как только звучание сирены вас удовлетворит, запишите номиналы компонентов на будущее.

Кстати, можно уменьшить количество микросхем, заменив два таймера 555 на одну микросхему 556, которая содержит пару таймеров 555 в одном корпусе. Но поскольку при этом число внешних соединений (кроме подключения к питанию) остается прежним, я не утруждал себя сборкой этого варианта.

Теперь, когда вы увидели, на что способен таймер 555, можно выполнить оставшиеся требования из технического задания охранной сигнализации.

• Макетная плата, монтажный провод, кусачки, инструмент для зачистки проводов, мультиметр

• Источник питания на 9 В (батарея или сетевой адаптер)

• Таймер 555 (2 шт.)

• Двухполюсное реле на два направления с напряжением срабатывания 9 В (1 шт.)

• Транзисторы серии 2N2222 (2 шт.)

• Светодиоды: красный, зеленый, желтый (по 1 шт.)

• Однополюсный ползунковый переключатель на два направления, для макетной платы (2 шт.)

• Кнопка (1 шт.)

• Конденсаторы емкостью 0,01 мкФ (1 шт.), 10 мкФ (2 шт.) и 68 мкФ (2 шт.)

• Резисторы с номиналами 470 Ом (4 шт.), 10 кОм (4 шт.), 100 кОм (1 шт.) и 1 МОм (2 шт.)

• Диод серии 1N4001 (1 шт.)

Необязательно (для сирены):

• Компоненты, показанные на рис. 4.34

Необязательно (для изготовления законченного устройства):

• Паяльник мощностью 15 Вт

• Тонкий припой

• Перфорированная плата с дорожками из меди

• Однополюсный или двухполюсный тумблер на два направления (1 шт.)

• Однополюсная кнопка на одно направление (1 шт.)

• Корпус для устройства, минимальные габариты 15x7,5x5 см (1 шт.)

• Разъем питания и соответствующее гнездо (по 1 шт.)

• Герконы и магниты в необходимом для вашего дома количестве

• Провода для цепи датчиков сигнализации, с длиной, достаточной для вашего дома

Это более масштабная и сложная схема, чем те, с которыми мы сталкивались ранее, но на самом деле ее легко собрать, поскольку вы сможете построить ее из трех частей, которые лучше проверить раздельно. В конечном итоге ваша макетная плата будет выглядеть так, как показано на рис. 4.43. Номиналы и расположение компонентов приведены на рис. 4.44, электрическая схема всего устройства — на рис. 4.45. Но начнем мы опять с таймера.

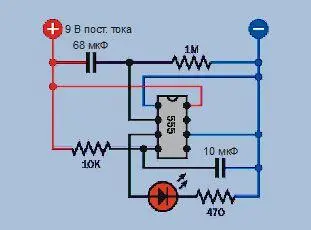

Внимательно посмотрите на рис. 4.37. Обратите внимание на то, что справа от таймера 555 нет времязадающих компонентов. Вы можете сделать вывод, что этот таймер функционирует в триггерном режиме, который я описывал в эксперименте 16 (см. рис. 4.19). Когда таймер запущен, его выходной сигнал будет длиться неопределенно долго, и это подходит для охранной системы.

Но это еще не все. Эта схема также дает вам минуту отсрочки, в течение которой вы можете отключить сигнализацию, прежде чем она начнет выдавать сигнал тревоги, когда вы войдете в помещение. Вы, должно быть, помните, что это был пункт 9 в техническом задании, которое я привел в эксперименте 15.

Чтобы увидеть, как все это работает, можете собрать компоненты, показанные на рис. 4.38. Их номиналы и расположение иллюстрирует рис. 4.44, а их размещение в нижней части макетной платы приведено на рис. 4.43.
