Тем временем, поскольку схема сигнализации нормально работает в ее текущем виде, хотелось бы поговорить о завершении проекта. Под этим я подразумеваю сборку и пайку деталей на плате, установку платы в корпус и придание законченного вида всему устройству. Моя основная забота в этой книге — это электроника, но все же завершение проекта является важной частью получения опыта, и поэтому я дам вам несколько рекомендаций.

Пайка схемы будет проще, чем процедура в эксперименте 14, где я объяснял монтаж от точки к точке. Вы можете установить компоненты на перфорированную плату с медными дорожками на обратной стороне, конфигурация которых идентична соединениям внутри макетной платы. Просто перенесите каждый компонент в соответствующее место и припаяйте его к медному проводнику на нижней стороне. Соединять провода друг с другом не придется. Указания о том, где найти и купить такую плату, вы найдете в разделе «Расходные материалы» главы 6.

А теперь разберемся, что делать дальше.

Посмотрите расположение компонента на вашей макетной плате, а затем установите его в такое же положение на перфорированной плате, пропустив его выводы сквозь отверстия.

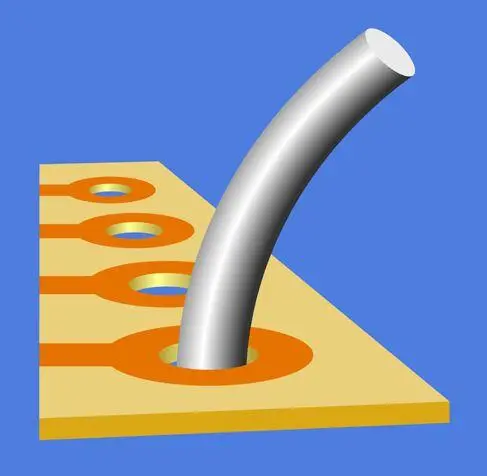

Переверните перфорированную плату на обратную сторону, убедитесь в том, что она лежит устойчиво, и осмотрите отверстия, сквозь которые прошли выводы компонента, как показано на рис. 4.46, который демонстрирует обратную сторону платы (компонент находится на другой стороне). Медная дорожка окружает это отверстие и соединяет его с другими. Ваша задача — расплавить припой так, чтобы он прилип и к меди, и к проводу, образуя надежное соединение между ними.

Закрепите перфорированную плату или положите ее на поверхность, где она не будет скользить. Возьмите маломощный паяльник в одну руку и немного припоя в другую. Удерживайте жало паяльника возле провода и меди, а затем подведите немного тонкого припоя к их пересечению. Спустя две-четыре секунды припой должен начать растекаться.

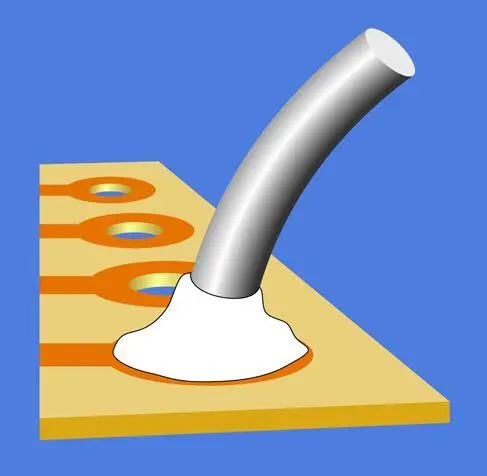

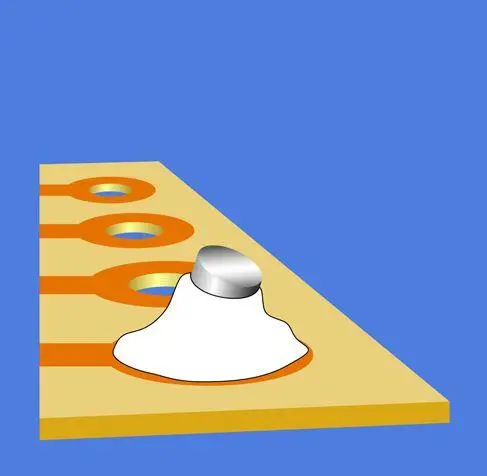

Сформируйте из припоя круглую каплю, покрывающую провод и медь, как показано на рис. 4.47. Подождите, пока припой отвердеет полностью, а затем подцепите провод удлиненными плоскогубцами и покачайте его, чтобы убедиться, что у вас получилось крепкое соединение. Если все хорошо, отрежьте выступающий вывод кусачками (рис. 4.48).

Поскольку паяные соединения трудно фотографировать, я использую рисунки, чтобы показать вам провод до и после создания достаточно надежного соединения. Припой показан чисто белым цветом и обведен тонкой черной линией.

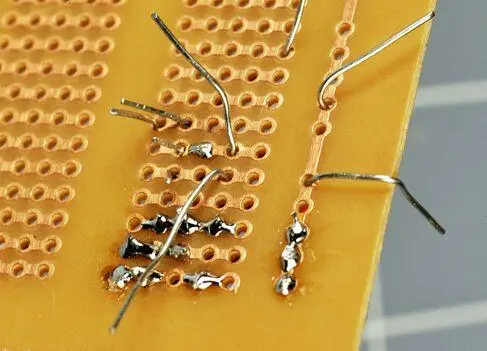

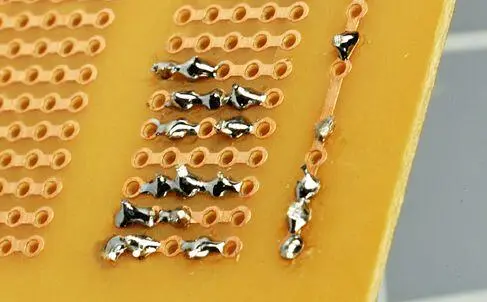

Реальный процесс пайки компонентов на перфорированной плате показан на рис. 4.49 и 4.50.

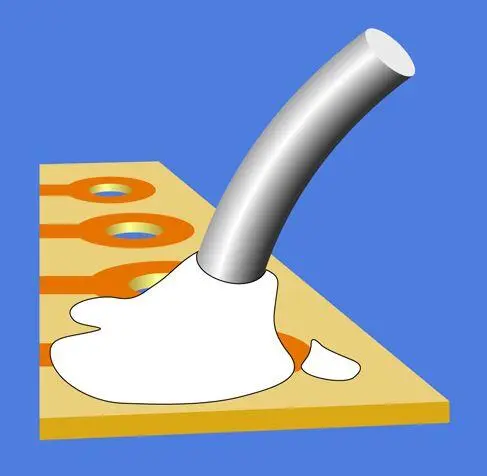

1. Избыток припоя. Прежде чем вы успеете об этом подумать, припой расползется по плате, дойдет до следующей медной дорожки и застынет на ней, как показано на рис. 4.51. Если такое случится, то вы можете либо попытаться убрать лишний припой с помощью набора для выпайки, либо срезать ножом. Лично я предпочитаю нож, потому что если удалять припой резиновой грушей или оплеткой для выпайки, часть его все равно останется.

Даже небольшого количества припоя достаточно для возникновения короткого замыкания. Проверьте соединение проводов с помощью увеличительного стекла, поворачивая плату так, чтобы свет падал под разными углами.

2. Недостаточно припоя. Если соединение тонкое, то провод может отделиться от припоя, когда он остынет. Даже микроскопической трещины достаточно, чтобы схема не заработала. В редких случаях припой остается как на проводе, так и на медной дорожке вокруг него, не создавая соединения между ними; при этом провод остается окруженным припоем, но не касающимся его, как показано на рис. 4.52. Вы можете не заметить этого, пока не исследуете плату при помощи лупы.

Чтобы исправить пайку, можно добавить больше припоя на любое соединение, которое имеет недостаток припоя, только убедившись в том, что полностью место пайки хорошо прогрето.

3. Компоненты размещены неверно. Очень легко можно вставить компонент на одно отверстие в сторону от того, где он должен быть. Также можно забыть перемычку.

Советую вам распечатать копию схемы и каждый раз, когда вы создаете соединение на перфорированной плате, выделять маркером этот провод на бумаге.

4. Мусор. Когда вы отрезаете провода, их мелкие кусочки не исчезают бесследно. Они начинают скапливаться на вашем рабочем месте, и один из них может легко попасть на перфорированную плату, создавая замыкание там, где вы совсем не ждете.

Очистите обратную сторону платы старой зубной щеткой, прежде чем подавать на нее питание. Обмакните щетку в спирт для протирки, чтобы удалить остатки флюса. По возможности поддерживайте чистоту вашего рабочего места. Чем аккуратнее вы будете, тем меньше проблем возникнет в будущем.
