И еще раз убедитесь в том, что проверили каждое соединение с помощью увеличительного стекла.

Если устройство, которое нормально функционировало на макетной плате, не работает после монтажа на перфорированной плате, то поиск неисправностей будет отличаться от того, что я описывал ранее.

Вначале посмотрите на размещение компонентов, потому что его проще всего проверить.

Если все компоненты размещены правильно, слегка согните плату, подавая питание. Если теперь схема время от времени «оживает», то можете быть почти уверены в том, что все дело в плохой пайке: либо замыкания из-за припоя, либо микротрещины в контактах.

Закрепите черный провод мультиметра на отрицательной клемме источника питания, а затем подайте питание и пройдитесь по схеме от точки к точке сверху вниз, проверяя напряжение в каждой точке красным проводом мультиметра, продолжая сгибать плату. В большинстве схем почти на каждом участке должно быть хоть какое- то напряжение. Если вы нашли «мертвую» зону или показания мультиметра «скачут», то можете сосредоточиться на соединении, с которым что- то не в порядке, даже если на первый взгляд оно не вызывает подозрений.

Яркая настольная лампа и увеличительный прибор незаменимы для этой процедуры. Зазора величиной в 0,002 мм или меньше уже достаточно, чтобы нарушить работу вашей схемы. Но вам будет сложно его найти без увеличения, и даже в этом случае иногда свет должен падать точно на него.

Грязь, вода или жир могут помешать хорошему прилипанию припоя к проводам и медным дорожкам. Это еще одна причина для того, чтобы сделать аккуратность одной из рабочих привычек.

Самый простой способ защитить вашу перфорированную плату от внешних воздействий поместит!, ее в корпус. Я упоминал об этом в списке компонентов и расходных материалов в начале главы 3. Существуют сотни вариантов. Алюминиевые корпуса выглядят стильно и профессионально, но вам придется изолировать плату, чтобы предотвратить короткое замыкание внутри такого корпуса. Пластиковые корпуса проще, да и дешевле.

Чтобы все выглядело профессионально, не следует необдуманно начинать сверлить отверстия для переключателей и светодиодов. Нарисуйте эскиз на бумаге (или используйте графическое приложение, а затем распечатайте изображение). Убедитесь в том, что для размещения компонентов достаточно места, и попробуйте расположить их как на схеме, чтобы уменьшить риск путаницы.

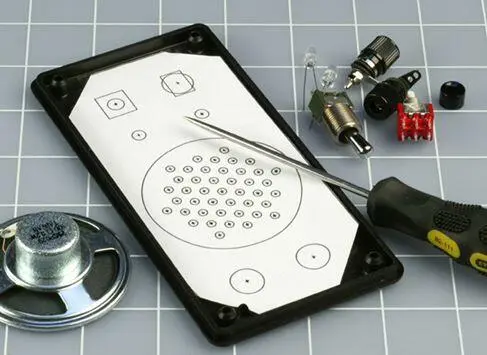

Прикрепите ваш эскиз на внутреннюю сторону верхней панели, как показано на рис. 4.53, а затем острым инструментом с тонким кончиком (например, шилом или иголкой) проткните бумагу и отметьте центр каждого отверстия на пластике. Эти отметки помогут вам разместить по центру сверло, когда вы будете делать отверстия.

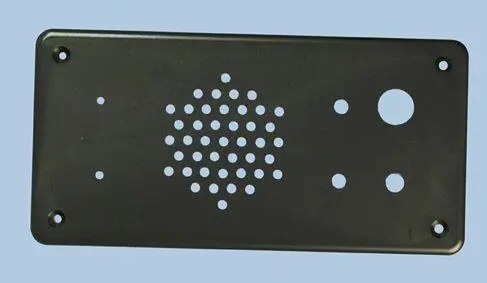

Если вы собрали звуковой генератор с динамиком (вместо готовой сирены), то понадобится сделать несколько отверстий для выхода звука из динамика, который будет располагаться за верхней панелью корпуса. Панель, которую я изготовил, показана на рис. 4.54.

Я разместил все переключатели и светодиоды на верхней панели. Разъем для подвода питания расположен на одной из сторон корпуса. Естественно, размер каждого отверстия должен соответствовать предназначенному для него компоненту, и если у вас есть штангенциркуль, то он пригодится для проведения измерений и выбора сверла правильного диаметра. В противном случае, лучше взять меньшее сверло, чем слишком большое. Инструмент для снятия заусенцев идеально подходит для небольшого расширения отверстия так, чтобы компонент плотно входил.

Это может понадобиться, если вы просверлили отверстия диаметром 3/16 дюйма (4,7 мм) для светодиодов диаметром 5 мм. Немного расширьте каждое отверстие, и светодиоды будут прочно держаться.

Если у вашего динамика нет крепежных отверстий, приклейте его. Я воспользовался пятиминутным эпоксидным клеем. Действуйте осторожно, избегая излишка клея. Вы же не хотите, чтобы клей попал на диффузор динамика.

Просверлить большие отверстия в тонком мягком пластике корпуса для устройства — задача непростая. Сверло может покорежить пластик. Существуют три способа решения задачи:

• Используйте сверло Форстнера, если оно у вас есть. С его помощью можно сделать очень аккуратное отверстие. Также подойдет кольцевая пила.

• Просверлите отверстие несколько раз, увеличивая диаметр сверла.

• Просверлите отверстие меньшего, чем вам необходимо, диаметра и расширьте его инструментом для снятия заусенцев.

Независимо от способа сверления, вам необходимо зажать или удерживать верхнюю панель корпуса, чтобы его наружная поверхность лежала лицом вниз на каком-либо обрезке из дерева. Затем просверлите ее изнутри так, чтобы сверло проходило сквозь пластик и вонзалось в дерево.

После этого смонтируйте компоненты на панели, как показано на рис. 4.57, и займитесь их пайкой.

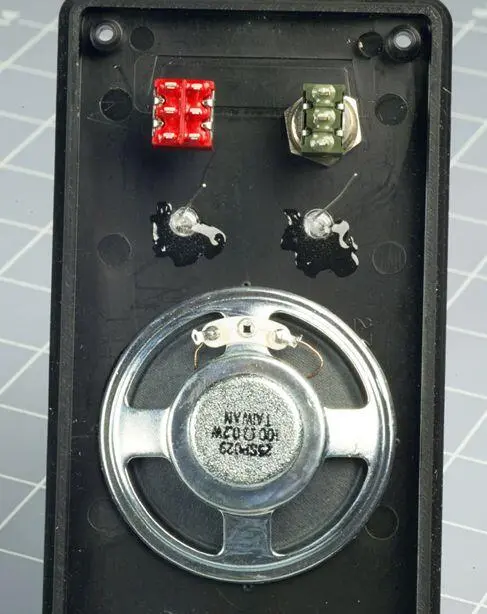

Вначале вам необходимо решить, как должны быть ориентированы переключатели. С помощью мультиметра определите, какие контакты соединяются, когда переключатель замыкается. Возможно, вы захотите, чтобы переключатель был включен, когда тумблер поднят в верхнее положение. Обратная сторона моей панели управления показана на рис. 4.55. Я взял двухполюсный переключатель на два направления просто потому, что он оказался под рукой. Для этого устройства вам подойдет любой однополюсный переключатель на одно направление.

Как вы помните, центральный контакт любого переключателя на два направления почти всегда является полюсом (подвижным контактом) переключателя.
