Размещение компонентов очень важно, поскольку необходимо оставить пространство для дополнительных секций схемы, которые вы будете добавлять. Одна из них будет питать данную схему задержки.

Чтобы убедиться в правильности сборки, проверьте, что резистор 1 МОм, расположенный справа, находится в 29-м ряду платы, если считать сверху. Заметьте также, что питание подается возле компонентов, а не вверху платы, и положительная шина еще не задействована.

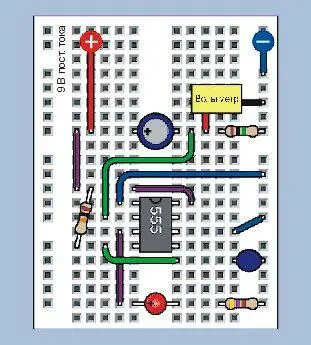

Пока что не подавайте питание. Установите диапазон измеряемого постоянного напряжения мультиметра как минимум на 10 В и подключите его в точках, указанных на рис. 4.38; отрицательный щуп к отрицательной шине, а положительный щуп к левому выводу резистора номиналом 1 МОм.

Теперь подайте питание на схему, и вы должны увидеть, как показания мультиметра медленно уменьшаются, начиная с 9 В. Когда мультиметр покажет 3 В, должен запуститься таймер 555 и загореться красный светодиод. Светодиод здесь предназначен для проверки, в окончательном устройстве вы замените его схемой сирены.

Задержку срабатывания таймера обеспечивает конденсатор сравнительно большой емкости (68 мкФ). При подаче питание на схему этот конденсатор пропускает начальный импульс к точке соединения с резистором 1 МОм. Провод от этой точки идет также к запускающему выводу таймера. Таким образом, на запускающем выводе сразу же устанавливается высокий уровень, и вы помните (я надеюсь), что таймер не будет делать ничего, пока запускающий вывод не перейдет в низкое состояние.

Далее конденсатор медленно разряжается через резистор 1 МОм. Наконец напряжение здесь становится достаточно низким, чтобы запустить таймер.

Что касается остальной части схемы, то в экспериментах 16 и 17 я объяснял, как осуществить подавление импульса, чтобы таймер не генерировал импульс при первоначальной подаче питания. Именно по этой причине конденсатор 10 мкФ и резистор 10 кОм подключены к контакту 4 (вывод сброса). Здесь выбран конденсатор емкостью 10 мкФ, а не 1 мкФ, потому что эта схема реагирует медленнее, чем схема из эксперимента 17.

Выводы:

• Вы можете использовать таймер 555 с такими компонентами каждый раз, когда вам понадобится задержка выходного сигнала таймера в ответ на сигнал запуска.

• Выбирая больший или меньший (чем 68 мкФ) номинал конденсатора, вы можете удлинить или сократить интервал задержки.

Пока все замечательно. Эта часть схемы будет обеспечивать задержку, когда на нее подается питание, а затем будет активировать сигнализацию на неопределенно долгое время.

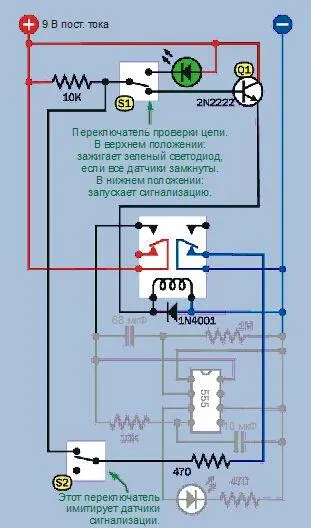

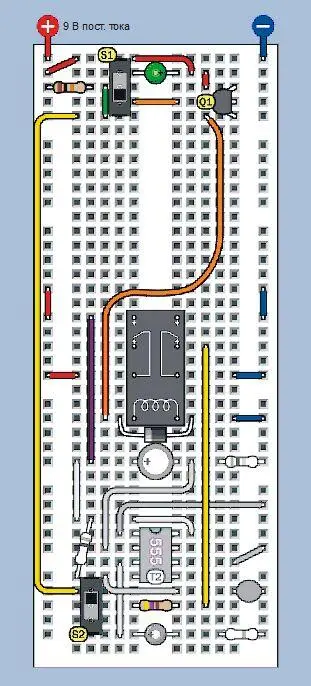

На рис. ЦВ-4.39 и рис. 4.40 продемонстрирован следующий этап создания устройства. Компоненты, которые вы разместили ранее, остались там же, но обесцвечены, чтобы обратить ваше внимание на новые дополнения.

Не забудьте установить компонент S2, ползунковый переключатель, изображенный внизу, и резистор 470 Ом рядом ним, а также два длинных желтых провода. Ползунковый переключатель добавлен для тестирования. Он имитирует датчики сигнализации, которые присутствуют реальном устройстве.

Реле выполняет ту же функцию, что и в эксперименте 15. Если вы отследите соединения в этой схеме, то обнаружите, что она устроена так же, как схема на рис. 3.88, за исключением пары небольших модификаций. Эти отличия состоят в том, что резистор 470 Ом поставлен вместо резистора 1 кОм, а вверху добавлен переключатель S1 с зеленым светодиодом. Зачем? Скоро мы дойдем до этого.

Внимательно разместите все компоненты. Не упустите три красных провода слева и три синих провода справа. Убедитесь в том, что выводы реле выровнены с соответствующими обслуживающими проводами.

Убедитесь, что переключатель S1 находится в нижнем положении, а переключатель S2 — в верхнем. В целях проверки удалите конденсатор емкостью 68 мкФ, чтобы красный светодиод реагировал сразу же, а не с минутной задержкой.

Подключите источник питания, и если вы все сделали правильно, то ничего не произойдет. Переключатель S2 соответствует датчикам сигнализации, если он находится в верхнем положении, то имитирует их замкнутое состояние. Передвиньте переключатель вниз для имитации размыкания датчиков, и тестовый светодиод в нижней части схемы сразу же загорится. Переведите переключатель в верхнее положение, и светодиод продолжит гореть. Сигнализация заблокирована во включенном состоянии, невзирая на сброс датчика.

Отключите питание, оставьте переключатель S2 в верхнем положении (как имитацию замкнутых датчиков) и снова подайте питание. Теперь передвиньте верхний переключатель S1 в верхнее положение, зажжется зеленый светодиод. Это функция проверки целостности цепи. Она определяет, все ли датчики замкнуты. Когда вы используете сигнализацию, вам понадобится проводить такую проверку, прежде чем покинуть помещение. Так выполняется первая часть пункта 7 технического задания из эксперимента 15.

Оставьте переключатель S1 в верхнем положении, и переведите переключатель S2 в нижнее положение, имитируя размыкание датчика. Зеленый светодиод погаснет. Передвиньте переключатель S2 в верхнее положение, и зеленый светодиод засветится снова. Итак, функция проверки работает.

На деле все могло бы выглядеть так. Вы оставляете переключатель S1 в верхнем (тестовом) положении. Перед уходом из помещения вы подаете питание на устройство. Если зеленый светодиод не зажегся, значит, где-то есть открытая дверь или окно. Найдите источник проблемы и устраните ее. Когда зеленый светодиод зажжется, вы убедитесь, что все датчики замкнуты. Теперь вы можете запустить сигнализацию. Передвиньте переключатель S1 вниз. Зеленый светодиод погаснет, сигнализация поставлена на охрану. Когда вы приходите домой, таймер 555 дает вам одну минуту, чтобы отключить сигнализацию и предупредить ее срабатывание (при условии, что вы вернули в схему конденсатор емкостью 68 мкФ). Вы можете отключить сигнализацию, передвинув ползунок переключателя S1 в верхнее (тестовое) положение.

А теперь разберемся, как и почему работает эта схема.

Когда переключатель S1 находится в нижнем положении, резистор номиналом 10 кОм вверху слева соединен с базой транзистора Q1. При этом полюс правого контакта внутри реле соединен с отрицательным заземлением. Это соединение идет по желтому проводу справа через резистор 470 Ом, через переключатель S2 (который имитирует датчики), а затем возвращается по другому длинному желтому проводу. Он удерживает базу транзистора под низким напряжением (через оранжевый провод). Пока база находится под низким напряжением, транзистор закрыт.
