Однако и в «новых» промышленных управляемых розетках (любой модификации) есть определенные «минусы». Не в последнюю очередь это цена устройства, которая в розницу сегодня составляет около 1800 рублей. В этой связи есть практическое альтернативное решение -сделать такое устройство своими руками: к примеру, может иметь место такое решение. На шине W1, TWI или RS485 самодельное устройство для тех, у кого не обе руки левые, обойдется в 5 раз дешевле.

Провести Интернет через розетку позволяет специальное устройство стандарта HomePlug (PowerLine-адаптер, к примеру фирмы Tenda). Необходимо несколько однотипных устройств – по одному на каждый компьютер. Выглядит он как небольшая коробочка с вилкой -наподобие зарядки от мобильного – и имеющая сетевой разъем RJ-45 под витую пару (см. рис. 2.2). Схема работы сети проста.

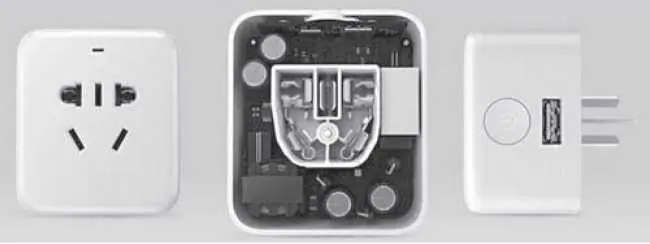

Рис. 2.2. Внешний вид розеток для скрытого монтажа, которые применяются для доработки

Несколько HomePlug-адаптеров – столько, сколько нужно прицепить компьютеров. Вставляете в один из них патчкорд, соединяя с роутером, настроенным на интернет-провайдера («PowerLine» означает в переводе «электропроводка»). В соседнем помещении вы вставляете точно такой же PowerLine-адаптер и подключаете его также витой парой к другому компу. Все, Интернет через розетку 220 В проведен. Остальные параметры локальной сети (IP, шлюз и др.) настраиваются так же, как если бы пользователь тянул стандартным способом сетевой кабель.

Как это работает? Стандарт HomePlug, лежащий в основе локальной PowerLine-сети, характеризуется преобразованием поступающих через сетевой порт Ethernet-данных в высокочастотный сигнал, который транслируется через розетку в электрическую сеть. В другой комнате такой же адаптер получает комбинированный сигнал с передаваемыми пакетами данных. Остается только демодули-ровать, распознать высокочастотный сигнал, преобразовывать его и вывести на сетевой Ethernet-порт, откуда он поступает в другой ПК, или по Wi-Fi. Такой тип подключения намного стабильнее, чем при использовании обычного Wi-Fi-повторителя, так как помехи минимальные и качество сигнала почти не падает.

Существуют Powerline-адаптеры с уже встроенным Wi-Fi-моду-лем, то есть, подключив его в розетку, можно вывести Интернет через электрическую розетку не только по кабелю, но и беспроводным способом, а значит, можно будет к нему подключиться с любого устройства, поддерживающего Wi-Fi, без докупки отдельного оборудования для ретрансляции беспроводного сигнала. Адаптеры с уже встроенным Wi-Fi в современных бытовых обстоятельствах никому не покажутся лишними (избыточными). Внешне их можно распознать по наличию характерной антенны, хотя ее может и не быть -надо смотреть описание на коробке или в инструкции (см. рис. 2.3).

Рис. 2.3. Вид Wi-Fi-модуля с антенной

К сожалению, у данного метода есть свои недостатки. Во-первых, работающие электроприборы могут создавать значительные помехи, из-за которых будут падать качество связи и скорость. Общая же пропускная способность построенной на HomePlug-адаптерах сети делится между всеми клиентами; чем больше компьютеров, тем ниже скорость и надежность.

Дальность действия сети ограничена 200 м и зависит от качества проводки. Электрическая проводка в старых домах без «свежего» ремонта оставляет желать лучшего. И если электролиния имеет трехфазовую структуру, то для осуществления Интернета через розетку необходимо в распределительный электрощит установить устройство фазового сопряжения. Поэтому необходимо подключать данные устройства в сопряженные, параллельно подключенные розетки. И тем не менее, несмотря на описанные недостатки, попробовать стоит, тем более что настройка этих устройств очень проста и позволит организовать локальную сеть на весьма приличное расстояние. Если при построении локальной сети в частном доме приходится использовать несколько ретрансляторов и антенн для стабилизации Wi-Fi-сигнала или сверлить перекрытия и тянуть десятки метров кабелей, то здесь для расширения достаточно лишь купить дополнительный адаптер. Перспективы технологии PowerLine тоже очень заманчивы: данным способом можно объединить всю бытовую технику в одну умную систему с единым центром управления на персональном компьютере.

Как настроить HomePlug PowerLine-адаптеры? Первый адаптер подключают в электрическую розетку, а патчкордом подключают к роутеру в его порт LAN. Последующие – подключают к другим розеткам и соединяют с персональными компьютерами, которые входят в локальную сеть. После технических этапов соединения кабелей и вставки устройств в розетки находят на их корпусах кнопки «SYNC» или «PAIR». Нажимают их по очереди на всех адаптерах, и таким образом они автоматически вступают в режим «коннекта» и начинают обмениваться информацией.

При успешном подключении друг к другу на корпусе, помимо прочих индикаторов, должен загореться светодиод. Также загорятся индикаторы «Power», «Сеть» и «Wi-Fi» (при наличии беспроводного модуля). Остальные настройки, необходимые для работы пользовательского оборудования в локальной сети, производятся в маршрутизаторах и в самих ПК. Тем не менее необходимо учесть IP-адреса данных адаптеров по умолчанию, чтобы иметь возможность зайти для управления в их панель конфигурации. Эти данные указаны чаще всего на наклейке на корпусе адаптеров. К примеру, PowerLine-адаптеры фирмы D-Link в моем случае имеют IP 192.168.0.222. Соответственно, вся сеть должна иметь такой же вид – у роутера внутренний IP 192.168.0.1, а у остальных компьютеров адреса вида 192.168.0.XXX, где «XXX» – число от 2 до 253.

Если же в вашем конкретном случае работает на маршрутизаторе DHCP-клиент, раздающий IP автоматически, поменяйте адрес роутера (на указанный выше – см. пример). Также актуален вопрос безопасности – ведь, приобретя адаптер этой же фирмы, любой сосед, который каким-то образом связан с вашей пользовательской разводкой электросети, сможет бесплатно пользоваться вашей сетью. Но это не проблема – для обеспечения максимальной защиты можно контролировать подключения сторонних пользователей, для чего существует специальная утилита (ПО, к примеру, от компании TP-Link), с помощью которой можно с одного ПК контролировать все подключенные к «розеткам» устройства.

Работает она так. После установки в главном окне пользователь видит MAC-адрес того адаптера, к которому ПК подключен. Кликаем по его иконке с помощью кнопки Connect. При успешном подключении появится надпись Connected on High Speed и начнется сканирование всей сети, а обнаруженные адаптеры отобразятся в списке ниже.
