Давайте задумаемся на минуту как пользователи и потребители этих гаджетов, и мы поймем, что производители торопятся заставить нас как можно скорее купить эти вещи. Но в результате, в соответствии с кратким анализом, предложенным в данной книге, оказывается, что наш дом легко может превратиться в. минное поле. Каждое подобное устройство будет иметь все более сложное программное обеспечение (прошивку, неподконтрольную пользователю) и сетевые права доступа. Уже сегодня нежелательно безусловно доверять радионяням, снабженным двусторонним аудиосопровождением, а также двусторонним видеоканалам, ибо велика вероятность подмены. Можно «взломать» экологически чистые «умные решения» – термостаты для отопления, «умные» светодиодные лампы, что приводит к возможности внешнего (несанкционированного) управления системой освещения. «Умные дверные звонки» и системы видеозаписи в XXI веке также оказались уязвимыми, что составляет счастье и интерес для потенциальных воров с соответствующим образованием.

Самое неприятное и страшное в том, что «Интернет вещей» не ограничен уязвимостями описанного характера: он реально может быть использован против нас – граждан и пользователей, причем оплативших его из своих средств. Некоторые модели телевизоров Samsung могут записывать информацию и передавать ее третьим лицам обо всем, что слышат их микрофоны и, возможно, видят их камеры. К сожалению, то, о чем я сейчас пишу, не химера и не результат паранойи. Не важно, какая именно электронная вещь взламывается. Ею может в конкретном случае стать бытовой холодильник, дверь, автомобиль или медицинское оборудование в клинике. Все эти и многие другие устройства, которыми можно управлять дистанционно, могут быть использованы для упрощения доступа и к другим «интернет-вещам». Еще интереснее соединять полученные обрывки информации для получения целостной картины в формате даже простого анализа того, что творится вокруг. То же касается и рассмотренных в книге устройств.

Такие электронные устройства, использующие систему «Интернета вещей», должны защищаться так же, как персональные компьютеры, телефоны, КПК и планшеты, если не строже. Они не должны хранить пароли в виде простого текста, им нельзя позволять собирать данные о пользователе – в любых целях. Поэтому читатели моей книги и потребители таких устройств – в общем смысле – должны понимать потенциальные опасности Wi-Fi-управления наряду с рекламой производителем их инновационных функциональных признаков.

Для реализации такой практической идеи используют сеть Pi, на которой будет крутиться веб-сервер, аккумулирующий собранные данные. Управлять несколькими розетками, каждой со своим IP, через веб-сервер не очень удобно. Конечно же, все современные устройства управляются сейчас с мобильных приложений, и никаких проблем с реализацией любого произвольного поведения не существует. Но одно дело – управляться с мобильного приложения, а другое – реализовывать автономную логику, к примеру включение вытяжки в ванной при повышении влажности: для этого нужен стационарный девайс, который будет за всем этим следить. Этим устройством вполне может служить рассмотренный выше модуль на MCU AR9331, и более того, даже самого обычного микроконтроллера хватит.

Практически же на примере рассмотренной в начале 2-й главы Wi-Fi-розетки модели HL0107 основной модуль Wi-Fi признан универсальным устройством. На рис. 2.11 представлен его внешний вид в корпусе розетки SWS-A1 производства Финляндии.

Эта иллюстрация внутренностей устройства. На рис. 2.12 представлен вид SWS-A1.

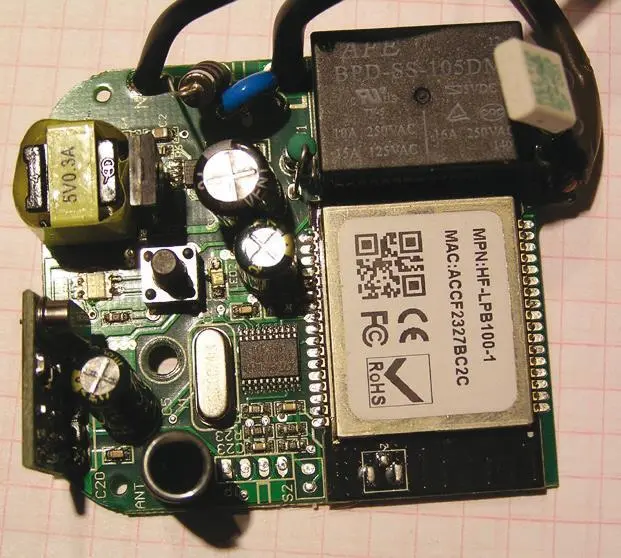

Рис. 2.11. Внешний вид в корпусе розетки SWS-A1 производства Финляндии

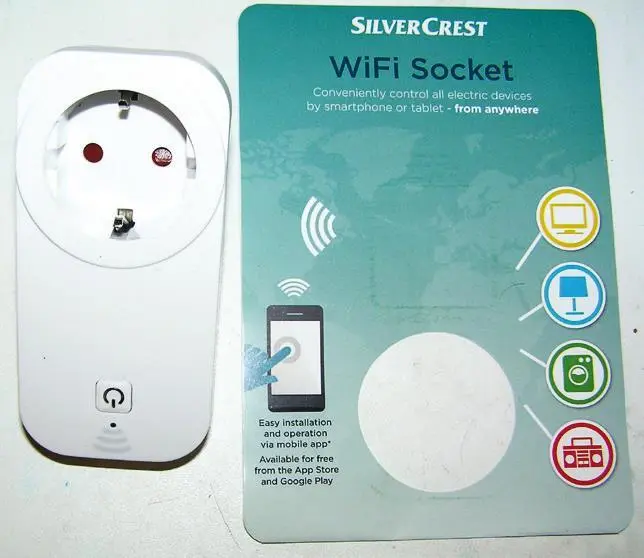

Рис. 2.12. Внешний вид SWS-A1

В этом месте меня могут спросить: не будет ли разумнее отказаться от электромагнитного реле в пользу твердотельного? И не столько из-за расхода электроэнергии на удержание якоря реле, сколько из-за его возможного нагрева. Действительно, твердотельные реле по распиновке и форм-фактору идентичны тому, что стоит на рассмотренной выше плате исполнительного устройства (см. рис. 2.5). А может даже выиграть в габаритах. Но не стоит забывать, что твердотельные реле на большой нагрузке будут греться сильнее, чем реле слаботочное электромагнитное, пока у него не обгорят контакты.

Отсюда – проблема больших нагрузок решается правильным подбором компонентов (как в случае с электромагнитным реле, так и для твердотельных). С десятикратным запасом по мощности, конечно, никто реле ставить не будет, а на крайний случай можно дополнительно предусмотреть автоматическое выключение при превышении определенного тока в управляемой цепи или установить плавкий предохранитель в цепь нагрузки. У электромеханических реле на таких нагрузках неоспоримое преимущество по стоимости решения.

Обладатели беспроводных устройств на базе технологии Wi-Fi часто сталкиваются с низким уровнем приема сигнала. Нередко проблема уверенного приема возникает в квартире или загородном доме, где на пути распространения Wi-Fi-сигнала встречаются преграды в виде стен или мебели. Чтобы уменьшить количество «мертвых зон», где теряется сигнал, необходимы определенные действия, самое простое из которых – закупить бюджетную Wi-Fi-антенну с относительно высоким коэффициентом усиления (больше, чем у штатной антенны).

Тем не менее простую Wi-Fi-антенну с равномерной зоной направленности для дома можно быстро сделать даже своими руками. Один конец одножильного медного провода диаметром 1-1,5 мм припаиваем к коннектору или сразу к кабелю. Затем надо отмерить первый отрезок в 60 мм и в этом месте сделать петлю диаметром 10 мм; ее удобно сделать на оправке в виде трубки. Затем отмерим второй участок провода длиной 92 мм и сделаем вторую петлю. Всю конструкцию укладываем в ПХВ-трубку, чтобы придать ей законченный и эстетичный вид, радующий глаз. Аккуратно собранная таким образом, антенна в авторском варианте имеет усиление 5-6 dbi, в отличие от штатной, имеющей всего 2 dbi.

По сути, получился антенный отражатель, представляющий собой проводящие концентрические кольцевые поверхности, расположенные в одной плоскости. Под воздействием падающей волны электромагнитного поля, согласно принципу Гюйгенса, каждое кольцо становится источником вторичного излучения (см. рис. 2.13), которое направлено в разные стороны, в отличие от параболоида вращения, отражающего все лучи в направлении фокуса. Можно подобрать такую ширину каждого кольца зональной антенны и расстояние между ними, чтобы сигналы вторичного излучения от средних линий каждого кольца в определенной точке пространства совпадали по фазе. Для этого достаточно, чтобы расстояния между средними линиями колец и указанной точкой отличались на длину.
