Рис. 2.13. Схема петли

Точку в центре спирали по аналогии с параболоидом можно назвать фокусом. В фокусе, как и в параболической антенне, находится облучатель. Зональная антенна плоская по форме, поэтому более технологична именно в любительских условиях изготовления. Может быть выполнена из большого куска фольгированного пластика или методом травления, или путем вырезания промежутков между кольцами. Ее также можно изготовить наклейкой колец из фольги или ровной жести на лист гетинакса, текстолита, оргстекла, ДВП. Для снижения ветровой нагрузки в диэлектрическом основании антенны просверливают произвольное количество отверстий. Внешний вид готовой конструкции в авторском исполнении представлен на рис. 2.14.

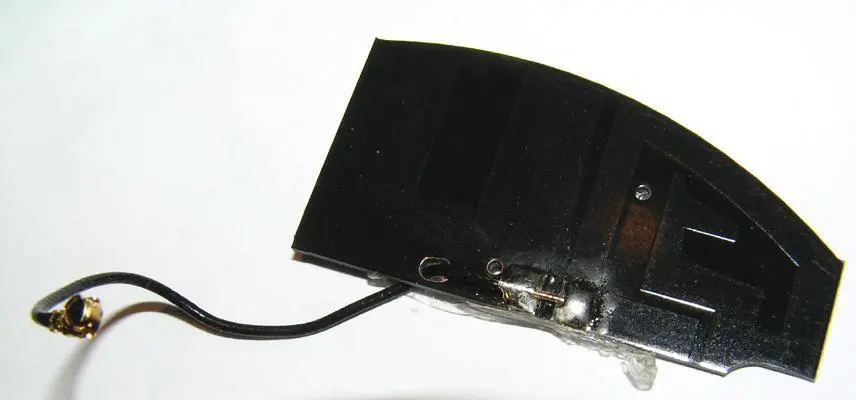

Рис. 2.14. Внешний вид плоской Wi-Fi-антенны

Сигналы, излученные серединой колец, оказываются в фазе с сигналом, излученным центром диска. «Расфазировка» между сигналами, излученными кромкой диска и его центром, а также кромками колеи и их серединой, составляет всего 1/4 длины волны. Таким образом, расчет антенны сводится к выбору места расположения фокуса на воображаемой оси антенны, т. е. расстояния от полотна антенны, и вычислению внутренних и наружных радиусов колец в зависимости от длины волны ретранслятора. Расстояние от спирали до внешних стенок корпуса устройства не критично, и его выбирают в пределах 50-100 мм (для антенн больших диаметров – свои значения). Сигналы, которые излучают края колеи, отличаются по фазе от сигналов, которые излучает окружность (находится в середине кольца), обеспечивающая синфазность. Широкие кольца обеспечивают широкополосность антенны. В связи с тем, что радиусы колеи (петли) зависят от длины волны сигнала, может показаться, что антенна является узкополосной и для частоты (длины волны)

Wi-Fi понадобятся соответствующие размеры колец. Однако расчеты показывают, что это не так.

Основным недостатком зональной антенны, по сравнению с параболической (такого же диаметра – при прочих равных условиях), является заметно меньший коэффициент усиления, так как не вся энергия сигнала, попадающая на полотно антенны, направляется к облучателю. В условиях слабого сигнала потеря усиления даже на 2 дБ приводит к поражению сигнала из-за внешних электромагнитных помех. Для компенсации недостатка коэффициента усиления необходимо увеличивать диаметр полотна антенны, хотя при достаточной мощности Wi-Fi-сигнала для конкретной точки приема, выбранной опытным путем, такая антенна обеспечивает хорошие результаты. Готовая антенна соединяется с ноутбуком (или иным устройством, точкой доступа к сети Wi-Fi) с помощью ВЧ-коаксиального кабеля с волновым сопротивлением 50 Ом.

На практике антенну можно сделать и из более тонкого медного трансформаторного провода, к примеру диаметром 0,7 мм. При этом легко заметить увеличение скорости закачки файлом и обмена данными по Wi-Fi (при прочих равных условиях), то есть такое усовершенствование гарантирует улучшение приема сигналов точкой доступа в относительном удалении от роутера. А значит, имеет смысл. Особенно эффективна в деревнях.

Внешне она выглядит как кусок железа – см. рис. 2.14, но работает исправно и дает эффект. Этот способ привожу для тех, кто хочет быстро и относительно малозатратно улучшить связь на Wi-Fi. Антенну (соединительный кабель) надо припаять к точке на плате, где начинается антенна.

В следующем разделе поговорим о том, к каким разъемам можно подключать рассмотренную здесь самодельную антенну.

Беспроводной Интернет дома – заманчивая идея для многих семей. Широкое распространение беспроводных технологий позволяет отказаться от кабелей (для сетевых подключений) хотя бы и в отдельно взятом, даже в деревенском, доме. Одно из применений беспроводных сетей, которое я с успехом воплотил на «своем» хуторе в Вологодской области, – создание легкого доступа в Интернет для любых компьютерных устройств (с использованием беспроводного подключения и с сохранением безопасности подключения). Что это значит? Это значит, что с помощью несложных рекомендаций почти каждый может подключить беспроводной маршрутизатор (роутер) в своем деревенском доме и работать в Интернете (с помощью компьютера, в том числе ноутбука), не подключая его проводами (кроме питания – при необходимости), и даже за пределами дома на расстоянии до 1 км (зависит от типа роутера и выносной антенны). Подключение за пределами деревенского дома раскрывает перед сельским жителем невиданные доселе перспективы. Так, если подключить роутер в одном доме, сигнал охвата распространится на всю деревню. На своем хуторе я это реализовал на практике, о чем расскажу ниже.

Слово роутер известно с давних времен; имеет значение удлинителя в телефонной технике (и радиосвязи – в общем смысле).

Итак, я приобрел роутер TP-Link TL-WR941ND (многофункциональная модель маршрутизаторов Wireless N), рассчитанный для применения на ограниченной территории – дома или в малом офисе; обеспечивающий передачу данных на постоянной высокой скорости до 300 Мбит/сек (это довольно много). Технология MIMO, внедренная в данном устройстве, позволяет «не замечать» препятствия прохождению сигнала в виде стен из дерева, бетона, железных конструкций (актуально на фермах) и в условиях электрических помех от мощных потребителей электроэнергии (насосы, электродвигатели, сепараторы). Однако это далеко не все. Установив роутер в деревенском доме и настроив его на максимальную скорость взаимодействия с моим компьютерным оборудованием (что позволяет включать компьютер или ноутбук с технологией Wi-Fi – любое компьютерное оборудование, выпущенное в течение последних 5 лет), я достиг того, что к компьютеру не нужно подключать никаких дополнительных проводов, но применять его в любой точке на расстоянии от роутера до 1 км; это и есть «удобные» беспроводные технологии, позволяющие жить и работать с тем же (и более) комфортом, как в крупном городе.

Но и на этом я не остановился. Ведь если к этому роутеру добавить особую (внешнюю) антенну, с хорошим усилением сигнала, можно организовать взаимодействие по беспроводным технологиям… по всей деревне.

Далее я расскажу, как самостоятельно настроить роутер TP-Link TL-WR941ND в домашних условиях, без вызова специалиста-на-стройщика, и «сделать Интернет» по всей деревне из одной точки (дома); сегодня, в условиях распространения Интернета в деревне, это может быть повторено практически любым из наших читателей.
