Нужно отметить, что 30-мм автоматы в отечественном флоте применялись не только на катерах и вспомогательных судах, но и практически на всех крупных кораблях, оснащенных ЗРК, где они выполняли задачи самообороны, в первую очередь – отстрела ПКР, прорвавшихся сквозь рубежи применения зенитного ракетного оружия.

С 1980 г. началась разработка зенитного комплекса ближнего рубежа (ЗКБР) «Кортик» ЗМ-87. Комплекс задумывался как комбинированный – ракетно-артиллерийский. Этим достигалась возможность более надежного двухрубежного построения обороны. Атакующая корабль цель сначала обстреливалась ракетами на удалении от 8 до 1,5 км в диапазоне высот от 5 до 3500 м, а затем (при отсутствии явных признаков поражения) зенитными автоматами на дальностях от 4 до 0,5 км на высотах до 3 км. Исходя из задачи создания главного и практически единственного средства ПВО катеров, малых боевых кораблей и вспомогательных судов, предусматривалось проектирование автономного комплекса, включающего боевые модули со средствами поражения и наведения оружия, а также командный модуль с собственными средствами обнаружения целей и управления огнем.

На формирование облика ЗКБР «Кортик» определяющее влияние оказал самоходный зенитный ракетно-артиллерийский комплекс 2К22 «Тунгуска», разработанный для Сухопутных войск. Как обычно, флот со значительно меньшим объемом заказов и скромными финансовыми возможностями формировал свое зенитное вооружение на основе максимальной унификации со средствами, разрабатывавшимися для Советской Армии. Головным разработчиком «Кортика», как и «Тунгуски», было определенно тульское Конструкторское бюро приборостроения (КБП), главным конструктором – Аркадий Григорьевич Шипунов.

Как и в других системах ПВО отечественного флота, зенитная управляемая ракета полностью заимствовалась из состава вооружения Советской Армии.

В комплексе, предназначенном для поражения внезапно появляющихся маловысотных целей, первостепенное значение имело достижение наименьшего полетного времени ракеты, что обеспечивается при быстром разгоне с последующим высокоскоростным полетом по инерции. Но, разогнавшись, обычная ракета быстро тормозится силой сопротивления воздуха. Тульские конструкторы выполнили ракету по двухступенчатой схеме, но оснастили двигателем только первую ступень. После завершения ее работы дальнейший управляемый полет совершался предельно ужатой, вдвое более тонкой, хорошо обтекаемой маршевой ступенью, большую часть которой занимала удлиненная стержневая боевая часть. Применение такой схемы позволило вдвое снизить вес новой ЗУР (по сравнению с одноступенчатой ракетой с теми же характеристиками), уложившись в величину около 40 кг.

Отсутствие двигателя на маршевой ступени исключало задымление линии визирования цели, а на участке действия стартового двигателя ЗУР специально уводилась подальше вверх, отрабатывая «горку». Положение ракеты определялось с использованием оптических и оптико-электронных средств автоматически по трассеру, аналогично тому, как это делалось в полуавтоматических противотанковых комплексах, либо при помощи радиолокационных средств.

ЗУР 9М311 массой 42 кг (транспортнопусковой контейнер с ракетой – 57 кг) была построена по бикалиберной схеме с отделяемым двигателем. Ракета имела однорежимную двигательную установку, состоявшую из стартового двигателя с пластмассовым корпусом диаметром 152 мм. К моменту завершения работы двигатель сообщал ракете скорость 900 м/с и отделялся примерно через 2,6 с после старта. Для исключения влияния задымления на стартовом участке по радиокомандам отрабатывалась дугообразная траектория, завершающаяся выводом ЗУР на линию визирования цели. Далее ее маршевая ступень (масса – 18,5 кг, диаметр – 76 мм) продолжала полет по инерции. Средняя скорость ракеты составляла 600 м/с при средней располагаемой перегрузке 18 единиц, что обеспечивало поражение на встречных и догонных курсах целей, летящих со скоростью до 500 м/с и маневрирующих с перегрузкой 5-7 единиц.

Боевое снаряжение ЗУР 9М311 состояло из боевой части, неконтактного датчика цели и контактного взрывателя. Боевая часть массой 9 кг, занимавшая почти всю длину маршевой ступени, была выполнена в виде отсека большого удлинения со стержневыми поражающими элементами, окруженными осколочной «рубашкой» для повышения эффективности. Боевая часть обеспечивала режущее действие по элементам конструкции планера цели и зажигательное – по элементам ее топливной системы. При малых промахах (до 1,5 м) осуществлялось также и фугасное действие. Подрыв боевой части производился на удалении до 5 м от цели по сигналу неконтактного датчика, а при прямом попадании (вероятность которого при стрельбе по пилотируемым летательным аппаратам достигала 60%) – контактным взрывателем.

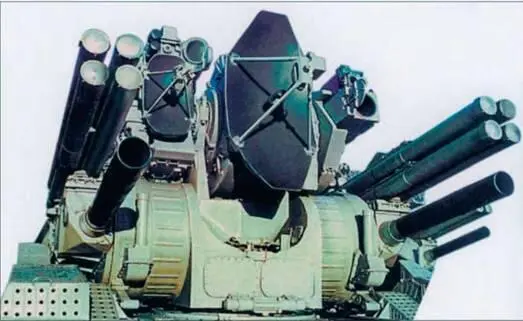

Боевой модуль ЗКБР «Кортик».

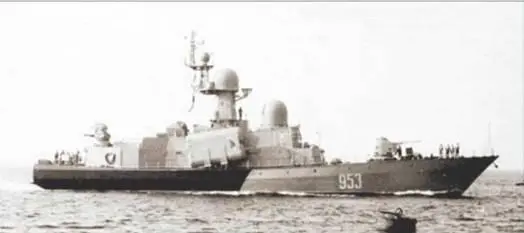

Ракетный катер пр. 12417 с установкой ЗКБР «Кортик» вместо двух артиллерийских установок АК-630.

Неконтактный датчик массой всего 0,8 кг состоял из четырех полупроводниковых лазеров с оптической системой, образующих восьмилучевую диаграмму направленности перпендикулярно продольной оси ракеты. Отраженный от цели сигнал лазера принимался фотоприемниками. Дальность уверенного срабатывания составляла 5 м, надежного несрабатывания – 15 м. Неконтактный датчик взводился по радиокомандам за 1 км до встречи ЗУР с целью, а при стрельбе ракетой по надводным целям отключался перед стартом.

Бортовая аппаратура ЗУР включала в себя антенно-волноводную систему, электронный блок, гироскопический координатор, блок рулевого привода, трассер, блок питания.

В ракете было применено пассивное аэродинамическое демпфирование планера ЗУР в полете, что обеспечивалось коррекцией контура управления при передаче команд на ракету. Это позволяло получить достаточно высокую точность наведения, уменьшить вес и габариты бортовой аппаратуры и ЗУР в целом.

Длина ЗУР 9М311 составляла 2562 мм, диаметр – 152 мм.

Для «Кортика» с минимальными доработками от комплекса «Тунгуска» могли быть заимствованы оптико-электронные средства сопровождения цели и ракеты, а также аппаратура радиокомандного наведения ракеты. Однако при этом не обеспечивалась всепогодность корабельного комплекса. Для средств ПВО Сухопутных войск это не было критично, так как их основные противники – боевые вертолеты – в те годы могли эффективно действовать также только в условиях хорошей видимости. Однако ПКР, как правило, оснащались всепогодными радиолокационными головками самонаведения. В связи с этим специально для комплекса «Кортик» дополнительно были разработаны радиолокационные каналы слежения за целью и ракетой. Создание этой компоненты ЗКБР тульское КБП поручило московскому ВНИИ «Альтаир», к тому времени ставшему основным разработчиком корабельных ЗРК.
