Сергей Корниенко - Ремонт японского автомобиля

Если на стартер требуемое напряжение приходит, он щелкает, т. е. его втягивающее реле срабатывает, но двигатель не вращается, то возможны две неисправности. Либо во втягивающем реле медный «пятак» не замыкает контакты, либо одна из обмоток этого реле (а их там, как известно, две: втягивающая и удерживающая) имеет обрыв. Если вам надо срочно ехать, а у вас случилась такая беда, и к тому же машина оборудована автоматической коробкой передач, то надо сделать следующее. Один человек включает стартер и держит его включенным, а второй в это время должен чем-то, желательно тяжелым, ударить по корпусу стартера. Такая «сердитая» процедура обычно сразу помогает запустить двигатель. Но это лишь временная мера, ибо в таких случаях стартер надо снимать и ремонтировать. Очень часто ударить по стартеру не получается: слишком далеко он «запрятан». Если к тому же вы собрались, например, на концерт, т. е. весь в смокинге и лезть куда-то там под капот или под машину нет особого желания, можно ударить по корпусу коробки передач или по блоку цилиндров. Тоже помогает, не раз проверено, главное, чтобы удар был резкий и поближе к стартеру.

После снятия стартера его сразу же на полу надо проверить. Мы делаем это так: берем довольно толстый провод и соединяем корпус стартера с «минусом» аккумуляторной батареи. Обычно просто укладываем корпус стартера на оголенный конец провода и прижимаем коленкой. К «плюсу» аккумуляторной батареи подсоединяем другой провод и касаемся им вывода электромотора (этот вывод подсоединен и к клемме на торце втягивающего реле). Стартер должен резко начать вращаться. Да так, что его трудно удержать даже руками и коленкой. Теперь работаем вдвоем: один цепляет плюсовой провод на свободный вывод втягивающего реле (прижимает руками), а второй подает отдельным проводом «плюс» на управляющую клемму втягивающего реле. Стартер должен резко «выбросить» ведущую шестерню (бендикс) и начать вращаться.

При этой проверке стартер должен непрерывно работать около 5 секунд, что достаточно для проявления возможных дефектов. Частота вращения электромотора исправного стартера должна быть более 3000 об/мин, а потребляемый ток – не более 180 А при напряжении около 11 В. Вообще-то на двигателе к стартеру подается около 10,5 В, остальное теряется в проводах.

Первая основная причина, по которой втягивающее реле не включает мотор стартера, – износ контактов «пятака». Чтобы устранить этот дефект, надо снять втягивающее реле и разобрать его, т. е. частично разобрать стартер. Открутив корпус втягивающего реле, вынимайте его очень аккуратно и, вынув, запомните, как стоит рычаг, за который цепляется сердечник втягивающего реле, так как при сборке очень легко, перепутав, перевернуть его, а он несимметричный. После разборки внутри корпуса стартера надо все хорошо отмыть, почистить коллектор, проверить, как перемещаются щетки в щеткодержателях, осмотреть обмотки, прозвонить их между собой и на корпус. Дефект может возникнуть во втягивающем реле: он при подаче напряжения не втягивает сердечник, или не замыкает контакты включения стартера, или замыкает и тут же отпускает, т. е. в нем не работает удерживающая обмотка. В таком случае втягивающее реле, если оно неразборное, надо зажать в тиски и с помощью подходящего инструмента (бородка, зубила, заточенного напильника и т. д.) развальцевать, т. е. равномерно отогнуть завернутые на пластмассовый торец кромки корпуса. Работа кропотливая, но вполне выполнимая.

Когда вы развальцуете корпус, то, прежде чем вынимать пластмассовый торец, в котором закреплены все контакты втягивающего реле, надо выпаять два провода (иногда один провод), проходящие изнутри сквозь пластмассу и припаянные сверху к контактам, иначе при вытаскивании пластмассового торца вы их оборвете, что несколько осложнит ваши дальнейшие действия. Теперь, когда вы вынули пластмассовую деталь, надо почистить все внутри и в первую очередь – все контакты. Чем больше рисок от наждачной бумаги вы оставите на всех контактах, тем быстрее они вновь подгорят и выйдут из строя. Если износ очень большой, то медные детали нужно изготовить заново. Для этого используют толстые медные клеммы от сгоревших предохранителей (вставок) или медные шины из мощных трансформаторов, которые можно найти на любой подстанции. Можно использовать медь и от различных медных трубок. Обычно приходится заново изготавливать только одну клемму, вторая, как правило, почти не изнашивается.

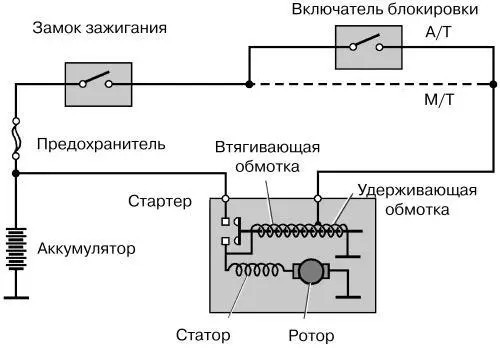

Схема включения стартера.

На некоторых моделях для подачи напряжения на втягивающее реле стартера, чтобы меньше подгорали контакты в замке зажигания, используется промежуточное реле. При плохом контакте в щетках электромотора стартера втягивающая обмотка работать не будет, и стартер не включится: его втягивающее реле за счет удерживающей обмотки тихо щелкнет, и все. Если износились контакты на «пятаке» втягивающего реле, стартер тоже не включится, но щелчок при его срабатывании будет громкий, слышно даже, как шестерня стартера входит в зацепление с венцом маховика (или опорной плиты – у «автоматов»).

Катушку, если она сгорела, надо перемотать. При перемотке тонкой удерживающей обмотки мы обычно даже витки не считаем, а мотаем проводом того же диаметра до заполнения каркаса. Перематывая втягивающую обмотку, в которой используется толстый провод (около 1,5 мм), лучше посчитать витки или хотя бы слои. Когда все «внутренности» втягивающего реле будут отремонтированы, его надо собрать и маленьким молоточком аккуратно завальцевать кромку корпуса.

Вторая причина, по которой втягивающее реле не срабатывает при подаче напряжения, заключается... в плохих щетках. Если это так, то вы можете до изнеможения менять медные контакты и «пятаки» во втягивающем реле – стартер все равно будет включаться через раз. Дело в том, что во втягивающем реле есть две обмотки. «Земля» на втягивающую обмотку подается через щетки стартера (это видно и на схеме). Да, на другую обмотку «земля» подается прямо с корпуса стартера, но у этой обмотки (удерживающей) не хватает сил втянуть сердечник. Из нашего опыта следует, что когда втягивающее реле при включении громко щелкает (в этом случае даже удается различить звук входа шестерен в зацепление), но стартер не запускается, то дефект скорее всего находится в контактах или пятаке втягивающего реле. А если втягивающее реле щелкает тихо (в салоне почти не слышно) и стартер не запускается (при этом сам бендикс может даже пытаться немного «выскочить»), то виноваты изношенные щетки электромотора стартера. При этом (при снятом стартере) обычно наблюдается любопытное явление. Если стартер проверять в горизонтальном положении (как обычно), то он не срабатывает. А если этот стартер установить, придерживая руками, вертикально, он включается, как положено, без единого сбоя.
