• Не работает тахометр у бензинового двигателя. Почти всегда виноват сам прибор, который берет импульсы с трамблера или с «минуса» катушки зажигания. У дизельных двигателей импульсы на тахометр берутся или со специального датчика на генераторе, или с датчика на ТНВД. У многих дизельных двигателей фирмы «Nissan» датчик оборотов находится на лобовине двигателя. Иногда встречаются проблемы с разъемами на эти датчики или дефекты самих датчиков. Неработающий тахометр надо снять, проверить, подходит ли к нему питание, потом внимательно осмотреть монтаж печатной платы на нем. Дефекты в монтаже и являются основной причиной отказа работы тахометра, но иногда виновата сама микросхема.

• Не работает спидометр. Независимо от того, аналоговый спидометр или цифровой, причиной поломки почти всегда были проблемы с тросиком или с датчиком спидометра. Кстати, иногда датчик скорости удается восстановить. Для этого его корпус нужно вскрыть и паяльником нагреть корпус микросхемы, расположенной внутри его. После этого корпус датчика нужно склеить и установить на место. Именно так нам удалось починить несколько «Isuzu Bighorn».

Теперь мы более подробно расскажем об устройстве некоторых компонентов электрооборудования японских автомобилей.

На большинстве автомобилей этого указателя нет, установлена только аварийная лампочка, которая загорается, когда давление опускается ниже 0,3 кг/см3. Кстати, сам датчик давления масла, включающий аварийную лампочку на щитке приборов, – довольно ненадежная деталь. Очень часто в ремонт приходят машины с испуганными владельцами: загорелась лампочка аварийного снижения давления масла. Чтобы убедиться, что лампочка загорелась из-за неисправного датчика, можно выкрутить этот датчик, вместо него через пластиковую трубку вкрутить механический манометр и убедиться, что давление масла в двигателе полностью соответствует техническим требованиям. Мы обычно ограничиваемся проверкой уровня в картере, затем, отвернув маслозаливную крышку, убеждаемся, что на холостом ходу под клапанной крышкой «летают» капельки масла, – и отправляем клиента за новым датчиком давления масла.

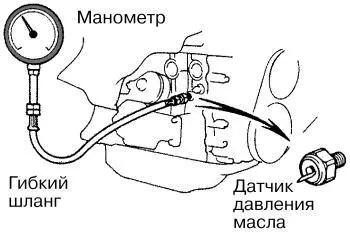

Измерение давления масла в двигателе.

Вместо штатного датчика давления масла через переходник с трубкой надо подключить механический манометр. После этого можно запустить двигатель и проконтролировать давление в масляной магистрали.

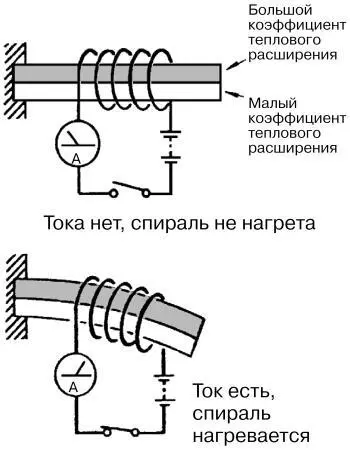

Принцип работы биметаллических приборов.

Ток, протекающий через спираль, нагревает пластинку, изготовленную из двух металлов с разными коэффициентами теплового расширения. Пластинка изгибается, величина изгиба зависит от степени нагрева пластинки, т. е. от величины тока, проходящего через спираль.

Все датчики давления масла (для лампочки) на японских автомобилях в основе своей одинаковы. Они могут различаться размерами, формой контактного лепестка, но ответный разъем этого лепестка, как правило, универсальный, резьба и давление включения у всех одни и те же. Найти возможные неполадки вам поможет достаточно простая схема управления лампочкой аварийного снижения давления масла.

В машине может быть установлен стрелочный прибор указателя давления масла. Во всем мире при его поломке весь прибор (или его датчик) просто заменяют. Мы приводим описание указателя давления масла, который использует фирма «Toyota» (примерно также устроены указатели и в автомобилях других фирм), и предлагаем попытаться отремонтировать эти элементы системы слежения за давлением масла.

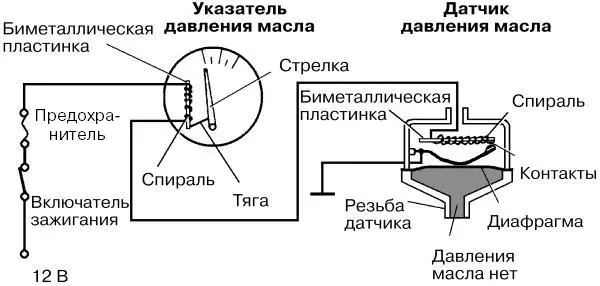

Схема измерения давления масла.

Давление в масляной системе отсутствует, диафрагма в датчике почти плоская, время, в течение которого контакты замкнуты, невелико, поэтому проходящий через спиральку средний ток также мал, биметаллическая пластинка почти прямая. Стрелка прибора показывает на 0.

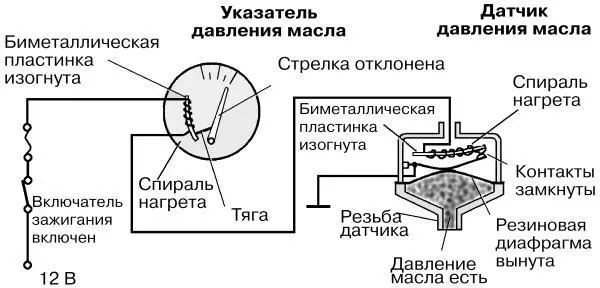

Схема измерения давления масла.

В масляной системе есть давление, диафрагма в датчике выгнута, время замкнутого состояния контактов в датчике возрастает. В результате возрастает и средний ток, проходящий через спиральку в приборе. Этот ток нагревает биметаллическую пластинку, она, изгибаясь, поворачивает стрелку прибора.

В стрелочном приборе указателя давления масла используется биметаллическая пластинка. На нее намотана нагревательная спираль. Когда через эту спираль проходит ток, пластина нагревается и, изгибаясь, поворачивает стрелку прибора. Чем сильнее нагреется и изогнется пластинка, тем большее давление будет показывать стрелка прибора. В датчике давления также есть биметаллическая пластина со спиралью, на один конец этой спирали при включенном зажигании постоянно подается «плюс», другой конец спирали заканчивается контактом. Когда под действием давления масла резиновая диафрагма датчика изгибается, она толкает заземленный пружинный рычаг, также имеющий контакт. Оба контакта замыкаются, и на нагревательную спираль подается «земля». В результате спираль греет биметаллическую пластинку, которая начинает изгибаться. Изгибается она до тех пор, пока не разомкнутся контакты спирали и пружинного рычага – спираль начнет остывать, биметаллическая пружина выпрямится и вновь замкнет контакты. И все повторится. Но чем выше будет давление масла, тем сильнее будет выгнута диафрагма, тем больше будет средний ток, проходящий через нагревательную спираль (средний потому, что этот ток импульсный, т. е. то идет через спираль датчика, то нет). Такими же импульсами ток поступает и на спираль стрелочного прибора указателя давления масла. Таким образом, положение стрелки этого указателя зависит от величины изгиба биметаллической пластинки в стрелочном приборе, пропорциональной величине изгиба биметаллической пластинки в датчике, которая, в свою очередь, определяется степенью вогнутости диафрагмы датчика, т. е. величиной давления масла в двигателе. Вообще-то биметаллическая пластинка будет реагировать не только на тепло, выделяемое спиралью, но и на тепло от любого другого источника – двигатель, солнце и т. д. Чтобы исключить возможное отклонение стрелки из-за повышения температуры в салоне, используется специальная форма биметаллической пластинки.
