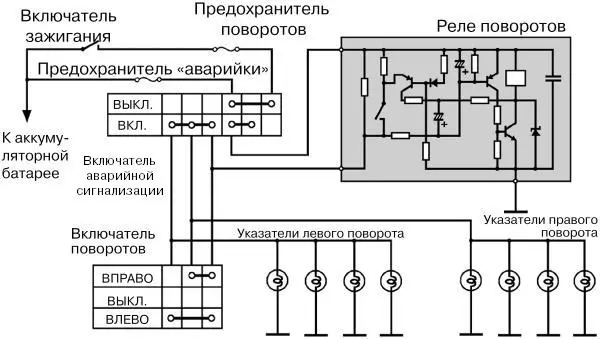

Схема указателей поворотов и аварийной сигнализации.

Обратите внимание, что питание для работы аварийной сигнализации и указателей оборотов берется с разных цепей. Поэтому дефекты во включателе «аварийки» могут вызвать отсутствие «поворотов».

Рассмотрим еще ряд неисправностей, наблюдавшихся в электрооборудовании японских автомобилей.

• Нет света фар. Сгорели лампочки (сгореть могут сразу обе лампочки), предохранители («Нead», их может быть два, на каждую фару свой), слетели или окислились разъемы на фарах; если машина была битой, то обрывы внутри проводов в месте удара (внешне провода выглядят целыми). Так же неисправность может оказаться в переключателе света, но это случается очень редко. Нет габаритных огней. Перегорели лампочки, при неисправной генераторной установке могут перегореть даже все; перегорел предохранитель («tаil»); окислился или подгорел выключатель стояночных огней; внутренние обрывы проводов у битых машин, неисправен включатель габаритов.

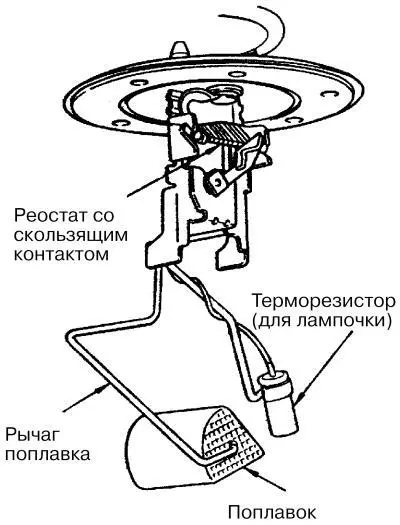

Датчик уровня топлива.

Датчики подобного типа применяются на всех японских автомобилях с металлическим топливным баком. Если топливный бак пластиковый, то в зависимости от наполнения этот бак изменяет свои размеры. В этом случае вся конструкция датчика с помощью пружины (через упоры) прижимается к дну бака, что позволяет более точно отслеживать уровень топлива (вне зависимости от степени «раздутия» бака).

Основная неисправность – обрыв в реостате и окисление скользящего контакта.

• Нет поворотов. Если «аварийка» тоже не работает, то снять и отремонтировать реле поворотов. У автомобилей «Toyota» его корпус обычно зеленый и на нем написано «flash», у «Nissan» – корпус реле черный. У «Toyota» это реле чаще находится справа под панелью, у «Nissan» – под приборным щитком, надо снимать панель приборов. Причиной сгорания реле поворотов всегда является перегрузка в цепях. Это значит, что машина была битая и где-то есть короткое замыкание или в сигнальных фонарях использованы не те лампочки. Иногда дефект вызван неисправностью в переключателе поворотов, который нужно снять, разобрать и починить. Немного подробнее об этом в разделе «Указатели поворотов». Мотор печки не работает на малых оборотах. Сразу за мотором, на воздуховоде, стоит панелька с подходящими к ней проводами или разъемом, вынув которую (отвинтив два винта) можно обнаружить перегоревшие спиральки (добавочные сопротивления) или распаянный предохранитель. Эти добавочные сопротивления охлаждаются потоком воздуха, который создает вентилятор мотора печки. На большинстве современных машин блока спиралек нет, а используется просто транзистор, который плавно меняет обороты мотора печки. Выход из строя этого транзистора – явление достаточно распространенное. Мотор печки не работает. Сначала надо проверить, подается ли к нему питание при включении. Если нет, то посмотрите предохранитель «blower», реле «blower». Эти компоненты могут находиться слева, возле ног пассажира под боковой панелькой. Сам включатель мотора выходит из строя очень редко. С помощью дополнительных проводов принудительно подайте напряжение на мотор вентилятора печки. Чаще всего отказ мотора печки заключен в самом моторе. Надо его снять, разобрать, почистить. Отказ обычно связан с износом щеток и их зависанием, потому что мотор внутри заполнен водой (конденсатом), которая по какой-то причине не вытекла через специальную дренажную трубку. Кроме того, в моторах отопителей встречаются следующие дефекты: заклинивший подшипник, отклеенный магнит, перекошенная крыльчатка, заклиненная щетка, сгоревшая обмотка. Перед сборкой мотора, после того как вы замените ему щетки, отполируете коллектор и отмоете в бензине его подшипники, надо эти подшипники смазать. Для этого мы используем несколько капель трансмиссионного масла, которым пропитываем фетровую шайбу и сам сферический подшипник, изготовленный из пористой бронзы.

• Не работает указатель уровня топлива. В багажнике или под задним сиденьем вскрыть лючок, под ним вскрыть еще один лючок, отсоединить разъем и вынуть весь датчик (реостат) наружу. В нем обычно и находится дефект, возникающий или из-за присутствия воды в бензобаке, или просто от старости. Но, пользуясь изложенным далее в этой книге описанием работы системы измерения уровня топлива, найти дефект не сложно.

• Не работает указатель температуры двигателя. Причина обычно в датчике температуры. Он находится возле термостата, к нему подходит один провод. Разъем с датчика надо снять и через лампочку (чтобы ограничить ток) сигнальный провод замкнуть на корпус. Если стрелка указателя температуры полезет на максимум – заменить датчик. Если она неподвижна – виноват сам прибор, надо снимать щиток и разбираться. На прибор обычно подается сигнал от датчика температуры и питание. Часто питание может быть не 12 В, а 6 или 8, тогда там же на щитке стоит вторичный блок питания для указателя температуры, который превращает 12 В, взятые с предохранителя «gauge», в 6 или 8 В. Но об этом подробнее в описании системы измерения температуры.

• Не работает один из моторов управления стеклами. Если остальные моторы работают, то надо снять обивку с дверцы, стекло которой не опускается (не поднимается), найти его мотор управления, разъединить разъем на проводах, ведущих к этому мотору, и через разъем подать непосредственно на мотор 12 В с любого аккумулятора, сначала в одной полярности, потом в другой. Мотор должен начать поднимать стекло (при смене полярности он, наоборот, будет его опускать). Если этого не происходит, то мотор надо снять, разобрать, почистить и смазать. Но иногда чистка и смазка не помогают, так как в редукторе мотора «съедена» пластмассовая шестерня в червячной передаче. Обычно это происходит из-за нарушений в эксплуатации, например стекло примерзло, а вы задумали его открыть, или начали открывать, желая поговорить с товарищем, а товарищ, чтобы быстрее начать разговор, решил помочь стеклу руками, и т. д. Поможет только замена шестерни. Кроме того, у современных машин часто слетают тросики подъема стекла. У них в дверце расположен жесткий профиль для защиты от бокового удара и вместо обычного надежного рычажного стеклоподъемника установлен ненадежный тросовый. Надежно отремонтировать тросовый стеклоподъемник нам еще не удавалось. Поэтому мы их просто меняем (покупаем на разборках с битых дверей). Если мотор стеклоподъемника при подаче на его вход напряжения вполне сносно управляет стеклом (и поднимает, и опускает), то сначала разберите выключатель, которым он управляется штатно (на дверце). Поскольку этих выключателей может быть два (у водителя на каждое стекло своя кнопка), то начните с того, которым пользовались в последний раз, еще при работающем стекле, а если не помните, то с того, которым пользуетесь чаще. Выключатель надо разобрать, почистить контакты и вновь собрать. Обычно это удается с первого раза даже начинающим. Если не работают все моторы, то, проверив, не заблокированы ли они кнопкой, надо проверить, включен ли тепловой предохранитель справа под панелью, обычно над блоком предохранителей. После этого надо снимать водительский пульт управления, разбирать его и все там чистить и приводить в порядок. Довольно часто встречаются также обрывы проводов в месте перехода жгута от стойки в торец дверцы.
