Среди подвесок с резиновыми рессорами данная система считается наиболее удачной. Основным недостатком этой подвески является ее высокая жесткость и малый динамический ход катков.

Узел подвески (тележка) танка R-35.

Узел подвески танка Mk III «Валентайн».

Легкий танк Т-26.

Общий вид ходовой части легкого танка Т-26.

Узел (тележка) балансирной подвески танка Т-26.

Подвеска, сблокированная по три катка, широкого распространения не получила в связи с достаточно большой сложностью ее изготовления даже по сравнению с подвеской, сблокированной по четыре катка, а также из-за неравномерного распределения нагрузки между катками тележки. Такая подвеска использовалась на английских крейсерских танках А9 и А10, а позднее применена на пехотном танке «Валентайн».

Подвеска английского тапка Mk III «Валентайн», сблокированная по три катка, сост оит из двух тележек на борт. Передние и задние катки имеют больший диаметр по сравнению с остальными, что облегчает преодоление некоторых препятствий. Тележка состоит из трех ка тков (один большого и два малого диаметра), первичного и вторичного балансиров, коромысла, кронштейна тележки и пружинной рессоры в сборе с телескопическим амортизатором.

Каток большого диаметра соединен с первичным балансиром, который закреплен в кронштейне на корпусе. На другом конце первичного балансира шарнирно закреплен вторичный. На вторичном балансире качается коромысло с двумя ка тками малого диаметра, Рессора в сборе с амортизатором помещена между первичным и вторичным балансирами и соединяется с ними цапфами. Плечи рычагов выполнены так, что на катки большого диаметра приходится большая нагрузка по сравнению с остальными.

Передние тележки взаимозаменяемы с задними противоположных бортов. Подвеска «Валентайна» достаточно мягкая (с = 200–300 кг/см) и в сочетании с гидравлическим амортизатором обеспечивает хорошую плавность хода. По мере подъема катков вверх и сжатия пружины жесткость подвески возрастает, что благоприятно сказывается на стабилизации корпуса.

К недостаткам данной подвески можно отнести ее уязвимость, сложность и громоздкость конструкции.

Подвеска, сблокированная по четыре катка, была достаточно широко распространена до Второй мировой войны, она использовалась на английских, чешских, итальянских, советских, польских и других танках. Однако, как уже отмечалось, с ростом числа катков, сбалансированных в одной тележке, снижается живучесть подвески, Поэтому до середины Второй мировой войны удержались только две марки танков — английский Mk II «Матильда» и чешский LT-35.

Подвеска легкого танка Т-26 имела довольно распространенную конструкцию. Она была разработана для английского Mk. Е («Виккерс-Армстронг 6-тонный») и использовалась, кроме того, на польском 7ТР и некоторых других танках. Восемь катков малого диаметра образуют две тележки на борт. В тележке катки сблокированы по два коромыслами. Одно коромысло шарнирно закреплено на балансире, другое — на двух параллельных четвертьэллипгических листовых рессорах. Рессоры, в свою очередь, жестко закреплены на балансире и кроме своей основной функции выполняют роль второго балансира (заменяют его). Такое решение по сравнению с подвесками, применявшимися, например, на LT-35, итальянских Ml 1/39, Ml3/40 и других танках с подобными системами, имевшими по два балансира в тележке и полуэллиптическую листовую рессору, позволяет упростить конструкцию, уменьшить массу подвески и снизить вероятность поражения низко расположенной рессоры.

В результате Т-26 отличался неплохими динамическими характеристиками и достаточной плавностью хода. В то же время из-за отсутствия ограничителей хода ка тков и тележек возникала опасность их переворачивания и поломки узлов подвески. Интересная особенность конструкции сблокированной по четыре катка подвески Т-26 получила отражение в «Памятке по эвакуации машин с поля боя», разработанной Главным автобронетанковым управлением Красной Армии и выпущенной Воениздатом НКО СССР в 1941 г. В ней отмечается, что при разрушении обеих кареток (тележек) борта для буксировки необходимо изготавливать специальный полоз из бревна, при повреждении одной каретки — половинный полоз. Во время буксировки с половинным полозом, а также «при эвакуации танков с балансирной подвеской, при заклинении бортовой передачи и снятой гусенице применять страхующие тросы. На каждую каретку нужно ставить один трос». Трос, который при буксировке закрепляется на передней части тележки и оси поддерживающего катка, предназначен для предотвращения поломки тележки в результате возможного утыкания ее переднего катка в препятствие. В танках с независимой подвеской и направленными назад балансирами такая проблема не возникает.

Окончание следует

Владимир Щербаков

В статье использованы фото ВМС и ВВС США

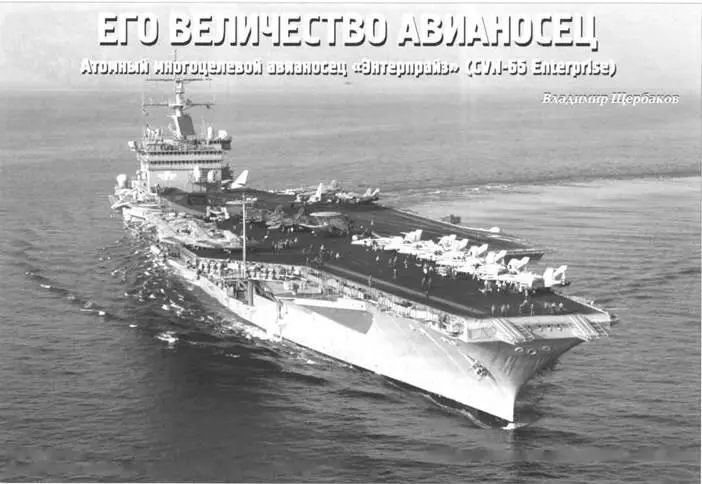

Продолжение.

Начало см. в «ТиВ» № 9-12/2004 г., № 2–6,8,10/2005 г.

В статье использованы фото ВМС и ВВС США

7 декабря 2001 г. Америка отмечала круглую дату — 60 лет со «дня позора», налета японской палубной авиации на военно-морскую базу ВМС США Перл-Харбор.

Флот не остался обделенным вниманием высокопоставленных чиновников. К собравшимся на палубе АВМА «Энтерпрайз» дотянувшим до сегодняшнего дня ветеранам того побоища и действующим матросам, старшинам, уорент-офицерам и офицерам Атлантического флота ВМС США и Корпуса морской пехоты с торжественной речью обратился президент Соединенных Штатов Джордж У. Буш. Хотя непонятно, что торжественного может быть в воспоминаниях о том дне, когда все просто-напросто «прошляпили» армаду японских авианосцев и «кучу» поднятых с них бомбардировщиков, торпедоносцев и истребителей. А потом еще и позволили потопить большую часть своего Тихоокеанского флота.

Оператор 1 — го класса на своем боевом посту осуществляет наблюдение за надводными целями, обнаруженными радиотехническими средствами авианосца. Центр управления тактической обстановкой (Tactical Flag Command Center, или TFCC) АВМА «Энтерпрайз». Персидский залив, 29 ноября 2003 г.
