Техника и вооружение 2005 07

Головка самонаведения ПРГС-2ВП предназначалась для поражения импульсных РЛС, работающих в диапазоне А', и также обеспечивала различные режимы применения.

Второй, приборный, отсек служил для размещения аппаратуры СУР-71, включающей блок управления БУ-41 и блок БФКУ-42, предназначенный для организации полета по специально выбранной траектории, а также рулевых приводов основных каналов ПГ-11, системы контактных датчиков СКК, а на внешней поверхности отсека — рулей. Исходя из установки в передней части ракеты Х-27ПС довольно массивной ГСН для обеспечения необходимой маневренности потребовалось несколько сдвинуть вперед центр давления, для чего перед рулями разместили небольшие неподвижные дестабилизаторы.

Третий отсек представлял собой сопряженную с предохранительно-исполнительным механизмом И-255 осколочно-фугасную боевую часть Ф-27 массой 90 кг. С учетом обусловленного применением тяжелой ГСН снижения массы боевой части при отсутствии, в отличие от Х-25, дополнительной боевой части конструкция Ф-27 была оптимизирована исходя из нанесения наибольшего урона ан тенным устройствам РЛС противника. Ее заряд был насыщен стальным крошевом, в качестве средства повышения поражающего действия боевой части обеспечивался воздушный подрыв от неконтактного датчика. Применительно к противорадиолокационной ракете более предпочтительным оказался лазерный взрыватель, в отличие от радиолокационного взрывателя не создающий помех работе пассивной головке самонаведения и не оказывающий своим излучением влияния, демаскирующего поле ракеты.

Четвертый отсек представлял собой твердотопливный двигатель РДТТ-276М с узлами подвески и контактами устройства запуска двигателя.

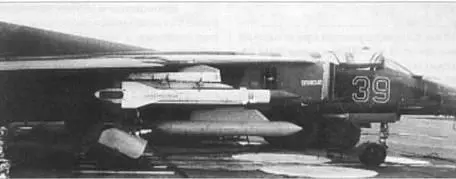

В пятом отсеке располагались воздушный аккумулятор давления, пиросистема, силовой привод, блок распределения электроснабжения БП-72, ампульные батареи АБ-4. На верхней наружной поверхности находился бортразъем, Истребитель-бомбардировщик МиГ-27К с управляемой ракетой Х-27ПС и контейнером «Вьюга».

Ракета предназначалась для поражения РЛС наведения зенитных ракет и станций орудийной наводки малокалиберной зенитной артиллерии. При скорости пуска 160–410 м/с дальность должна была составлять 25 км, а при скорости 250 м/с и высоте 50 м — всего 6- 10 км. Скорость ракеты при полете на высоте от 50 до 12000 м должна была находиться в диапазоне 160–850 м/с. Масса ракеты ограничивалась 300 кг при осколочно-фугасной боевой части массой 90 кг.

По результатам проработок пуск предусматривалось осуществлять с высоты 12 км на скорости 420 м/с на дальности до 37 км. На данном этапе разработки дальность лимитировалось временем полета, обеспечиваемым возможностями ампульной батареи и воздушного аккумулятора давления. При пуске со средних высот на скорости 380 м/с максимальная дальность снижалась до 30 км. На малых высотах ракета быстро тормозилась, и дальность при пуске с высоты 50 м составляла до 17 км. При круговом вероятном отклонении 10 м вероятность поражения цели оценивалась величиной 0,7.

В 1975 г. с самолета МиГ-23БМ № 3321 провели первые автономные пуски Х-27ПС с ПРД-228, заимствованным от Х-25. Одновременно с наземных стендов велись и пуски ракет с новым ПРД-276. Затем самолет № 3321 дооборудовали контейнером «Вьюга». Кроме того, под Х-27 и «Метель» оборудовали МиГ-23БМ № 2201. Это позволило с 8 августа 1975 г. начать государственные испытания ракеты с ГСН диапазона А. В следующем году с МиГ-23БМ № 3321 велись автономные и телеметрические пуски по специальным радиолокационным мишеням, а МиГ-23БМ № 2201 задействовали на совместных летных испытаниях.

12 октября завершились пуски ракет диапазона А с ранее разработанной для Х-28 самолетной аппаратурой «Метель». В конце года для проведения этапа Б этот самолет был переоборудован под «Вьюгу». 19 июня 1976 г. государственные испытания возобновились, при этом они велись и применительно к ракете с модификацией ГСН, предназначенной для поражения импульсных ГСН. В том же году 13 октября был завершен этап Б испытаний ракет диапазонов А и А' на МиГ-23БМ № 2201, к испытаниям противорадиолокационных ракет подключили оснащенный «Кайрой» МиГ-23БК № 362, а в следующем году — МиГ-23БК № 363 и МиГ-27 № 352. В 1979 г. успешно провели контрольные испытания на МиГ-27М № 92 с «Вьюгой».

Ракета была принята на вооружение Постановлением ЦК КПСС и Совета Министров СССР от 2 сентября 1980 г. Ракета обеспечивала поражение РЛС противника па дальностях до 40 км. Максимальная скорость достигала 850 м/с, полетное время — 90 с. При оснащении головками самонаведения ПРГС-1 ВП и ПРГС-2ВП длина ракеты составляла 4,194 и 4,294 м, масса — 301 и 303 кг соответственно. Диаметр корпуса равнялся 0,275 м, размах крыла -755 мм для обоих вариантов ракеты.

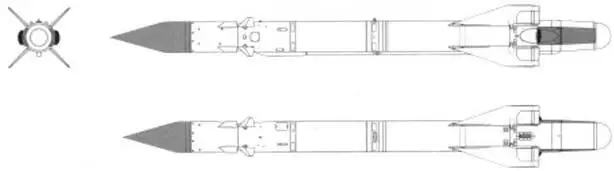

Х-25МП (изделие 711) С ПРГС-1ВП

Х-28МП (изделие 712) с ПРГС-2ВП

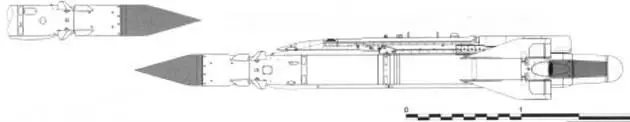

Х-25МП с ПРГС-1ВП на авиационном пусксвом устройстве АПУ-68УМЗ

По завершении разработки противорадиолокационной ракеты на вооружении фронтовой авиации и в производстве находились три типа ракет, близких по массогабаритным показателям, основным конструктивным решениям, но разунифицированных по двигательным установкам, корпусным элементам, боевым частям и ряду других систем: Х-23, Х-25 и Х-27ПС. Вполне естественным было стремление для обеспечения удобства и простоты эксплуатации, повышения технико-экономических показателей производства перейти к унифицированным тактическим ракетам, различающимися, в основном, системами управления, выбор которых будет определяться тактической задачей, решаемой при конкретном боевом вылете.

В 1978 г. было принято решение о создании модульного ряда ракет типа Х-25, оформленное приказом министра авиационной промышленности от 2 января 1979 г.

Чтобы затраты на разработку не превысили ожидаемый положительный экономический эффект от унификации, конструкторы ОКБ «Звезда» пошли по пути максимального использования уже отработанных узлов, систем и агрегатов. Большинство общих элементов для семейства новых ракет — двигатель ПРД-276, автопилот СУР-273, боевая часть Ф-27, энергоблок, крылья, так же как и пассивная радиолокационная головка для противорадиолокационной модификации Х-25МП — были заимствованы у наиболее поздней из уже созданных ракет — Х-27ПС. Вариант с лазерным наведением Х-25МЛ оснащался все той же головкой самонаведения 24Н1 от Х-25, а Х-25Р — системой радиокомандного наведения па базе аппаратуры «Дельта-РМ 1» от Х-23М.
