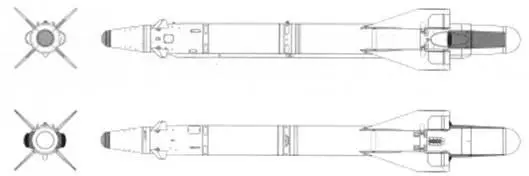

Управляемая ракета с лазерным наведением Х-25МЛ («изделие 713»).

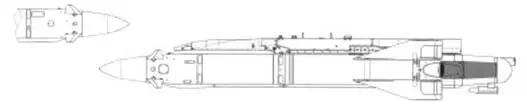

Х-25МП на авиационном пусковом устройстве АПУ-68УМ2

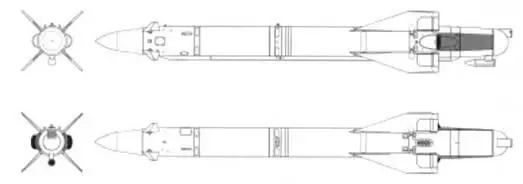

Управляемая ракета с радиокомандным наведением Х-25МР («изделие 714»).

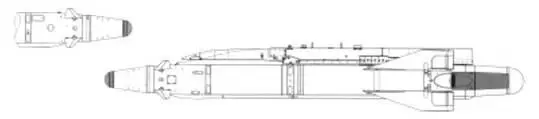

Х-25МР на авиационном пусковом устройстве АПУ-68УМ2

Управляемая ракета Х-25Т с телевизионной ГСН.

Первый отсек являлся сменным (в зависимости от модификации ракеты), так же как и хвостовой, пятый отсек, который в вариантах Х-25МП и Х-25МЛ представлял собой легкий обтекатель. В модификации Х-25МР внутри шестого отсека размещалась аппаратура радиокомандного наведения, а на наружной поверхности — приемная антенна и кронштейн с трассером.

Характерной особенностью ракет Х-25МП («изделие 711») является своего рода «приталенность» обводов на с тыке первого и второго отсеков. Согласно справочнику «Оружие России», ракеты Х-25МП могут оснащаться головкой самонаведения ПРГС-1ВП диапазона А с углами приема излучения цели ±30“ при угловой скорости ее отслеживания до 6 град/с или ПРГС-2ВП диапазона А' с углами приема излучения цели ±30° по азимуту и от + 20 до -40° по углу места при угловой скорости до 8 град/с. Длина ракеты с головкой самонаведения ПРГС-1 ВП составляет 4194 мм, с ПРГС-2ВП — 4294 мм. Максимальная дальность пуска ракет достигает 40 км, масса боевой части — 90,6 кг при стартовой массе ракеты 311 кг с ПРГС-1 ВП и 321 кг с ПРГС-2ВП. Точность наведения характеризуется величиной КВО 3–5 м.

Ракета Х-25МА («изделие 713») оснащается лазерной ГСН со следящим координатором с полем зрения 2° и углом пеленгации цели до 30°. Д\ина ракеты Х-25МЛ составляет 3,57 м, стартовая масса — 295 кг при массе боевой части 86 кг. Ракета может применяться с высот от 50 до 5000 м на дальностях от 2,5 до 10 км. Увеличение максимальной дальности с 7 до 10 км по сравнению с исходной ракетой Х-25 достигнуто применением более мощной двигательной установки и систем, обеспечивающих ее более длительный полет, но на практике реализуется только в очень благоприятных метеоусловиях. Максимальная скорость полета ракеты 860 м/с. Точность попадания определяется величиной КВО 4–5 м.

Радиокомандная модификация Х-25МР («изделие 714») имеет длину 3,8 м, массу 300 кг (включая 90,6 кг-боевая часть) и может применяться на дальностях до 10 км.

Все ракеты семейства Х-25М имеют диаметр корпуса 0,275 м, размах крыла — 0,755 м, рулей — 0,493 м.

Высокая степень унификации с ранее созданными изделиями обеспечила быстроту разработки и испытаний Х-25М. Уже в 1981 г. тремя пусками ракете МиГ-27К

№ 1308 был завершен этап А государственных испытаний Х-25МП. С этого самолета провели также восемь пусков Х-25МР, что в сочетании с 18 пусками с серийного МиГ-27К № 14 позволило завершить заводские испытания этой модификации. В следующем году с МиГ-27К № 1308 выполнили один пуск Х-25МП, шесть — Х-25МР и пять — Х-25МЛ по этапу Б, завершив государственные испытания.

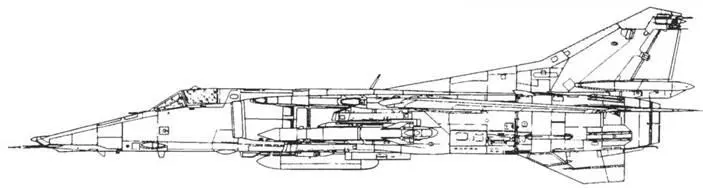

Истребитель-бомбардировщик МиГ-27К с противорадиолокационной ракетой Х-27ПС и контейнером с аппаратурой «Вьюга».

Подвесной контейнер с аппаратурой радиокомандной линии «Дельта-НГ2» (вариант).

После завершения в 1981 г. создания основных модификаций Х-25МА, Х-25МП и Х-25МР началась разработка принципиально нового варианта унифицированной ракеты Х-25МТ с телевизионной головкой самонаведения, обладающей при высокой точности наведения повышенной устойчивостью к различным средствам создания помех, созданным за рубежом для противодействия лазерным головкам самонаведения, аналогичным 24Н1. В дальнейшем появилась и модификация Х-25МТП с тепловизионной головкой самонаведения, обеспечивающей всепогодное применение высокоточного оружия. Кроме того, на международных выставках и салонах представлялась модификация ракеты Х-25А с активной радиолокационной ГСН массой 30 кг с дальностью обнаружения радиоконтрастных целей до 40 км.

Предусматривалась и дальнейшая модернизация созданных в 1981 г. модификаций Х-25М с лазерной и пассивными радиолокационными головками самонаведения. В частности, в ходе программы модернизации Х-25МА велись работы по помехоустойчивой модернизированной головке самонаведения типа 24Н1, принимающей модулированный сигнал от доработанной бортовой аппаратуры самолета. Однако работы в данном направлении были приостановлены для сосредоточения сил разработчиков на признанных более перспективными и помехоустойчивыми вариантах ракет с телевизионными и тепловизиониыми ГСН.

Более успешным оказался ход работ по универсальной противорадиолокационной ракете Х-25МПУ, обеспечивающей поражение РЛС в широком частотном диапазоне.

В целом процесс последовательного создания в калининградском ОКБ семейства ракет от Х-66 до Х-25М представляет собой замечательный пример эволюционного развития ракетного оружия с высокой степенью унификации изделий с различными принципами наведения. При принятии на вооружение они успешно решали задачи поражения широкого круга целей — объектов боевой техники сухопутных войск, самолетов, катеров, легких инженерных сооружений. Для поражения более прочных целей — укрытий, мостов, зданий типа промышленных сооружений — предусматривается возможность применения значительно более тяжелого авиационного управляемого вооружения — ракет семейства Х-29 и управляемых бомб.

В соответствии с этим практически отсутствуют сведения о применении ракет калининградского КБ в локальных войнах: для «моджахедов» верблюды оказались доступнее истребителей и радиолокаторов, а против опорных пунктов и транспортных сооружений, так же как и для танкеров в Персидском заливе, требовались более солидные боевые части.

Нужно отметить также ряд поисковых работ по расширению сферы использования ракет калининградской разработки, в частности, проведенные в 1977 т. пуски ракет Х-23с Ка-29 (в опытном варианте — Ка-252ТБ), что явилось первым в мире применением ракет подобного класса с вертолета.
