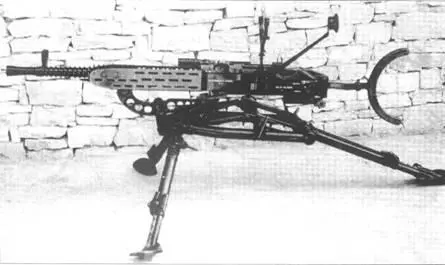

Станковый пулемет Vz.37 в положении для наземной стрельбы.

Пулемет ZB-53: а — фиксатор крышки короба; b — флажок буфера затворной рамы; с — флажок переводчика-предохранителя; d — защелка спусковой коробки; е — замыкатель крышки короба.

Чешская армия успела познакомиться с пулеметом в основном в варианте танкового, станковый вариант был немногочислен, так что его в полной мере смогли оценить уже немцы. В вермахте пулемет получил обозначение MG.37(t) и пользовался хорошей репутацией. В 1940 г. британским и французским солдатам довелось побывать под огнем чешских пулеметов, которые их правительства так любезно преподнесли Германии. Затем MG.37(t) появились на Балканах, а потом и на Восточном фронте. Производство пулемета, как и ряда других образцов чешского вооружения, продолжалось уже для германской армии и поставок се союзникам: в 1941 г. выпущено 2240 шт., в 1942 г. — 2920, в 1944 г. — 1250. Маркировка этих пулеметов включала надпись «WAFFЕN WERKЕ BRUNN A.G.». Германские военные даже потребовали довести темп стрельбы пулемета до 1350 выстр./мин, уменьшить массу, создать новый прицел и станок. Конструкторы в Брно создали в соответствии с этим опытный зенитный пулемет ZB 308, а затем ZB 309, по со свертыванием производства чешской модели (нужны были мощности для расширения производства оружия германских моделей) завершились и опытно-конструкторские работы.

После войны Vz.37 еще некоторое время оставались на вооружении в Чехословакии наряду с советскими и трофейными германскими пулеметами, пока не началась их замена едиными пулеметами Vz.52 и Vz.52/57. Многие ZB-53 (Vz.37) попали в Израиль и в страны «третьего мира». В ряде африканских стран они использовались до конца 1960-х гг.

Порядок, разряжания

Включить предохранитель. Вынуть чеку крышки приемника справа кверху затыльника короба, нажать защелку с левой стороны затыльника короба, и откинуть крышку приемника вперед Убедиться в отсутствии патрона в приемнике, '«крыть крышку, удерживая ее защелку; вставить чеку крышки. Удерживая рукоятку' управления, нажать защелку спусковой коробки' снизу сзади короба и подать вперед рукоятки управления и спусковой механизм. Взятия за рукоятки и сложить их вверх, прижав к коробу

Порядок неполной разборки

1. Разрядить пулемет.

2. Отделить ствол, для чего: поставит!) затворную раму на боевой взвод, повернуть рукоятку ствола несколько вверх и, не отрывая ее от выступа на правой стороне короба, подать в крайнее переднее положение. Затем повернуть рукоятку влево до отказа, поднять за рукоятку казенную часть ствола и, подавая вперед, вывести из зацепления с коробом.

3. Выдвинуть в крайнее правое положение стопор в задней части крышки короба, нажать на защелку крышки, повернуть крышку до полного отделения от короба.

4. Отделить приемник нажать на защелку лотка приемника, отделить лоток, подав его вверх, вывести приемник из короба и отделить подаватель приемника.

5. Отделить буферное приспособление: отвести спусковую коробку несколько назад, нажать на защелку' спусковой коробки и плавно отвести вперед затворную раму, оттянуть стопор рукоятки буфера, повернуть рукоятку в верхнее положение и извлечь вместе с буфером.

6. Подав упор возвратно-боевой пружины вперед, вывести его из гнезда короба, вынуть вместе с пружиной, отделить возвратно-боевую пружину.

7. Отделить ствольную коробку с затворной рамой и затвором от короба; отделить затворную раму с затвором от ствольной коробки, отделить затвор от затворной рамы, подав затвор назад.

8. Отделить подающий рычаг, поднимая его вверх.

9. Отделить спусковую коробку с рукоятками заряжания: поставить флажок спуска на автоматический огонь («А»), оттянуть и повернуть рукоятку- вверх, чтобы вырез на ее головке встал против выступа короба, и, нажимая на спуск, подать спусковую коробку за рукоятки назад до полного отделения.

Сборку производить в обратном порядке.

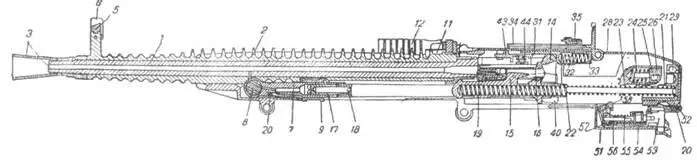

Схема устройства станкового пулемета Vz.37 (ZB-53): 1 — ствол; 2 — радиатор; 3 — пламегаситель; 5 — мушка; 6 — предохранитель мушки; 7 — газовый патрубок: 3 — регулятор; 9 — стопор па<���рубка; 17 — защелка ствола; 12 — рукоятка ствола; 14 — ствольная коробка; 15 — затворная рама; 16 — затвор; 17 — поршень: 18 — штифт поршня; 19- выбрасыватель; 20 — короб; 21,22 — возвратно-боевая пружина с упором; 23–26 — буфер; 28–29 — крышка короба со стопором: 32, 33 — буфер; 34 — прицельная рамка; 35 — хомутик прицела; 40 — подающий рычаг; 43 — вкладыш крышки короба; 44 — фиксатор ленты; 51 — спусковая коробка с рукоятками заряжания; 52 — защелка спусковой коробки; 53 — спуск; 54 — разобщитель; 55 — пружина спуска; 56, 57-собачка с упором; 58 — шептало.

Пулемет MG.37(t) (ZB-53) на стандартной германской крепостной установке.

Патрон 7,92x57 «маузер»

Масса «тела» пулемета 18,60 кг

Полная длина пулемета 1104 мм

Дпина ствола 733 мм

Нарезы 4 правосторонних

Начальная скорость пули 792 м/с

Прицельная дальность

пуля S 2000 м

пуля Ss 2500 м

Эффективная дальность стрельбы 1000 м

Темп стрельбы 500 или 770 выстр./мин

Боевая скорострельность 250 выстр./мин

Питание металлическая лента

на 100 или 200 патронов Масса снаряженной ленты

на 100 патронов 3,4 кг

па 200 патронов 6,8 кг

Масса станка 17,5 кг

Как и в ряде других стран, в Чехословакии долго шли дискуссии о достаточно мощном и маневренном оружии для борьбы с бронетехникой и авиацией. После рассмотрения ряда опытных образцов 13,4-, 14,5- и 15-мм пулеметов и 20 мм автоматических пушек в качестве временной меры в Швейцарии были закуплены популярные тогда 20-мм самозарядные ПТР «Эрликон». получившие обозначение Vz.36.

«Зброевка Брно» продолжала доработку своего 15-мм пулемета ZB-60. В основе пулемета лежала схема станкового ZB-53 с газовым двигателем автоматики, воздушным охлаждением ствола, запиранием канала ствола перекосом затвора, ленточным питанием. 15-мм патроны снаряжались бронебойными или разрывными, иногда трассирующими пулями. Пулеметы получили несколько типов установок, например, сравнительно массивный треножный станок с круговым обстрелом, тяжелый колесный станок с резиновыми шинами для буксировки автомобилем.
