В 1937 г. пулеметом заинтересовались в Великобритании (где на его основе создали 15-мм пулемет «Беза») и Югославии (решившей закупить партию). После многократных доработок в конце лета 1938 г. приняли решение о серийном производстве 15-мм пулеметов на одном из филиалов «Зброевка Брно» для армии Чехословакии (как и в СССР, создание крупнокалиберного пулемета потребовало около 10 лет — с 1929 по 1938 г.). Но чехословацкая армия так и не получила это оружие. Германские войска использовали ZB-60 ограниченно. Уже во время оккупации был разработан модернизированный 15-мм ZB-63 с электроспуском, по он серийно не выпускался.

Танковый пулемет Zz.1937 UV.

Надпись «WAFFENWERKE BRUNN A.G.» на коробе пулемета MG.37(t) (ZB-53)

Крупнокалиберный пулемет ZB-60 на треножном станке.

Таблица составлена по: Hahn F Walfen und Geheimwaffen des deutschen Heeres 1933–1945 b.1

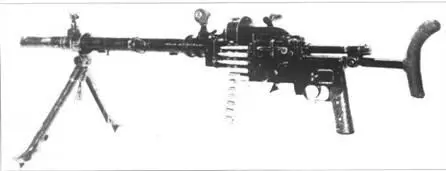

Ручной пулемет «Мадсен» модели 1942, переделанный в Германии.

Патрон 15x101

Масса «тела» пулемета 55 кг

Масса пулемета на треножном станке 159,0 кг

Полная длина пулемета 2050 мм

Длина ствола 1090 мм

Начальная скорость пули 905 м/с

Прицельная дальность 2000 м

Эффективная дальность стрельбы 1000 м

Темп стрельбы 430 выстр./мин

Питание металлическая лета на 40 патронов

Первая система ручного пулемета, получившая боевое крещение, — «Мадсен» (система Мадсена-Скоуба-Расмусена, см. «ТиВ» № 2/2003, с.17), выпускавшаяся фирмой Dansk Rckyriffel Svndikat (DRRS) в Копенгагене, дожила и до Второй мировой войны. Громоздкая и сложная система с откатным двигателем автоматики и качающимся затвором благодаря точности изготовления работала довольно надежно, пулемет обеспечивал неплохую меткость стрельбы короткими очередями. В результате «Мадсен» разных модификаций калибра 6,5–7,92 мм состоял на вооружении армий более 30 стран (в основном малых). Dansk Industri Syndikat A/S (DISA) активно предлагал па рынке «Мадсен» 1903/24 и 1924.

Пулемет имел крепившийся сверху магазин секторной формы, прицел насекался от 200 до 2000 м через 50. В полевых условиях пулеметчик мог самостоятельно без инструментов заменить сборку «ствол-ствольная коробка-затвор», на что, по утверждениям фирмы, уходило 12 с. Кроме сошки имелись задняя опора приклада и откидной наплечник, но пулеметчики предпочитали ими не пользоваться. Оказался неудачным и универсальный треножный станок к «Мадсену» 1924, хотя данные об успешной стрельбе ручного «Мадсена» с полевого станка оживили дискуссию о едином пулемете. Модель 1924 имела авиационные модификации и вариант с укороченным стволом.

В начале Второй мировой войны «Мадсен» снова оказались в руках германской армии — уже в виде трофеев после захвата Дании и Норвегии, в это же время РККА взяла новые «Мадсены» в присоединенной Прибалтике. Ни та, ни другая армия поначалу интереса к устаревшей системе не проявила. РККА оставила их в основном на складах при отступлении, потом они встречались у партизан. Германская же армия, ощутив острую нехватку вооружения, приспособила «Мадсены» под свои нужды. В 1942 г. пулемет перестволили под 7,92-мм патрон «маузер», установили приемник под звеньевую металлическую ленту на 100 патронов. Патронная коробка с лентой крепилась на левой стороне короба. Пулемет получил стоечный прицел, съемный плечевой упор вместо постоянного приклада, деревянную пистолетную рукоятку, германскую штампованную сошку. «Мадсен» мог вести огонь также с треножного станка — в последнем случае он использовался в основном как зенит ный, что потребовало повышения темпа стрельбы.

Доработанные модификации 1903/24 и 1924 поступили на вооружение вермахта под обозначениями 158(d) и 159(d), с середины 1943 г. увеличили их выпуск в Копенгагене. «Мадсен» немцы использовали в основном в Скандинавии и Западной Европе.

После войны датским оружейникам не удалось повторить свой успех, а датская армия выбрала германский единый пулемет MG.3 (датское обозначение М62), прямого потомка MG.42 — тем более, что ФРГ стала ближайшим партнером Дании по НАТО.

Патрон 7,92-мм «маузер» (7,92x57)

Масса оружия без патронов 10,00 кг

Масса оружия с короткой снаряженной лентой и с зенитным прицелом 15,00 кг

Полная длина оружия

без плечевого упора 1000 мм

с плечевым упором 1150 мм

Длина ствола 478 мм

Нарезы 4 правосторонних с длиной хода 240 мм

Начальная скорость пули 700 м/с

Эффективная дальность стрельбы 800 м

Темп стрельбы. 1100 выстр./мин

Питание… металлическая лента па 100 патронов

Масса ленты на 100 патронов 3,08 кг

Масса пустой патронной коробки 1,28 кг

7,92-мм ручной пулемет 43М.

Этот ручной пулемет представлял собой ручной пулемет S2-200 или MG30 «Золотурн», производившийся австрийской фирмой «Штейр» и закупавшийся Венгрией. Пулемет выполнялся под австрийский винтовочный патрон 8x56 «манлихер» (модификация патрона М88/92 «манлихер», выполненная специально для использования в пулемете MG30, была принята в Венгрии под обозначением 8-мм М31 и могла снаряжаться обыкновенной пулей со свинцовым сердечником, бронебойно-трассирующей, бронебойной или пристрелочной пулей). В 1940 г. Венгрия приняла на вооружение германский патрон 7,92x57 и в ходе Второй мировой войны использовала патроны обоих типов.

Автоматика пулемета работала по схеме отдачи ствола с коротким ходом. Ствол соединялся со ствольной коробкой сухарно-резьбовым соединением и фиксировался защелкой. Запирание канала ствола производилось поворотной муфтой ствольной коробки, сцеплявшейся с боевыми упорами в виде прерывчатой резьбы в задней части затвора. Новорот запирающей муфты производился взаимодействием роликов муфты с криволинейными пазами на внутренней поверхности короба пулемета. Позади боевых упоров на затворе выполнялись два гребня со скошенными поверхностями, которые взаимодействовали с криволинейными ребрами запирающей муфты. Перфорированный кожух ствола оканчивался перфорированным коническим пламегасителем. Короб сзади закрывался затыльником с прикладом, соединявшимся с коробом сухарно-резьбовым соединением и фиксировавшимся защелкой. После выстрела ствол со ствольной коробкой и затвором отходили назад, ролики запирающей муфты скользили по прямолинейному участку пазов короба, затем заходили в криволинейный участок паза, муфта поворачивалась, производя отпирание затвора.
