Ударный механизм ударникового типа работал от возвратно-боевой пружины. Выстрел производился с заднего шептала. Спусковой механизм состоял из спускового крючка с переводчиком (рычагом), спусковой тяги, спускового рычага и шептала, допускал режимы одиночного и автоматического огня. Спусковой крючок со спусковой тягой монтировался в пистолетной рукоятке, спусковой рычаг и шептало — в затыльнике. Переводчик огня на спусковом крючке был устроен подобно германскому MG.34 (что значит единство происхождения). Предохранитель имел вид кольца, надетого на затыльник, при его повороте вправо (на букву Z) предохранитель включался — блокировался спусковой рычаг, и затвор не мог смещаться вперед или назад. Для выключения предохранитель поворачивался на букву Т (на части экземпляров — S).

Питание — из крепившегося с правой стороны магазина секторной формы с шахматным расположением патронов. Рукоятка заряжания монтировалась с правой стороны затыльника, при стрельбе оставалась неподвижной. Секторный прицел, насеченный от 100 до 2000 м, крепился на коробе, мушка — на кожухе ствола. Снизу па кожух крепилась складная сошка. В задней части кожуха мог шарнирно крепиться штырь для монтажа па различные установки. Подвижная система легко извлекалась назад после снятия затыльника. Таким же образом заменялся ствол. В комплект к пулемету прилагался запасной ствол и несколько магазинов в специальных сумках.

Выпускалась также модификация 43М под 7,92-мм патрон «маузер», это облегчало взаимодействие германских и венгерских боевых подразделений. Магазин под этот патрон имел больший радиус кривизны и был аналогичен пулемету MG.13

Порядок разряжания пулемета

Отделить магазин, нажав защелку позади приемного окна. Отвести назад рукоятку заряжания и осмотреть патронник. Нажать спусковой крючок.

Порядок, неполной разборки пулемета 31М

1. Разрядить пулемет.

2. Отделить затыльник с затвором, для чего совместить стрелку предохранителя с буквой <���Т» (или «S»), отвести затвор за рукоятку заряжания назад доотказа, поставив на боевой взвод, нажать на защелку затыльника, повернуть затыльник на 90° против часовой стрелки и отделить его.

3. Отделить затвор от затыльника, для чего, удерживая затвор, нажать на хвост спускового рычага, расположенный внизу затыльника тогда затвор под действием возвратно-боевой пружины выйдет из затыльника.

4. Извлечь ударник из затвора.

5. Извлечь из короба ствсш со стволы юй коробкой.

6. Отделить ствол от ствольной коробки, нажав на защелку и повернув ствол по часовой стрелке на 60°.

Сборку производить в обратном порядке.

8-мм ручной пулемет 31М на плече венгерского солдата. Восточный фронт, 1942 г.

Патрон 8x56 — венгерский манлихер» (М31)

Масса оружия без сошки и магазина 7,7 кг.

Масса оружия с сошкой без патронов 9,5 кг

Полная длина 1172 мм

Длина ствола 600 мм

Нарезы 4 правосторонних

с длиной хода 250 мм

Масса стала 1,64 кг

Масса пустого магазина 0,49 кг

Начальная скорость пули 760 м/с

Прицельная дальность 2000 м

Темп стрельбы 600 выстр./мин

Питание коробчатый магазин на 25 патронов

Итальянские танкетки СУ-35 с пулеметами 34-37М в частях венгерской армии на Восточном фронте в 1941 г.

Между двумя мировыми войнами итальянцы словно задались целью удивлять необычными конструкциями пулеметов. предлагая оригинальные решения автоматики, систем питания и установок, но. как правило, эти «решения несуществующих проблем» не способствовали повышению эффективности образцов.

Машиностроительная компания Эрнесто Бреда (Breda) в Брешиа вошла, в оружейный бизнес в годы Первой мировой войны как субподрядчик- фирмы «Фиат» в производстве пулеметов Ревелли (Модель 1914). Другим субподрядчиком выступало специально созданное оружейное отделение SAFAT в Турине. В 1920-е гг. SAFAT было передано компании «Бреда», выигравшей конкурс на поставку ручных пулеметов итальянской армии. Первой совместной разработкой «Бреда» и SAFAT стал легкий станковый пулемет Модель 24 с треножным станком. Вскоре он был модернизирован и превращен в ручной пулемет Модель 30 под 6,5-мм патрон с тупоконечной пулей М91.

Автоматика ручного пулемета «Бреда» Модели 30 сочетала черты схем отдачи ствола с коротким ходом и свободного затвора. Ствол и затвор сцеплялись поворотным кулачком. При откате системы «ствол-затвор» на небольшое расстояние кулачок поворачивался за счет взаимодействия с коробом пулемета, отпирал затвор, который за счет остаточного давления в патроннике отходил назад, извлекал и выбрасывал стреляную гильзу, затем под действием возвратной пружины шел вперед. подхватывал и досылал в патронник следующий патрон, вновь сцеплялся со стволом. После этого ствол и затвор вместе возвращались в крайнее

переднее положение. Раннее отпирание канала ствола затрудняло извлечение стреляной гильзы, поэтому в конструкцию вновь ввели масленку с насосом для смазывания патронов перед досыланием. Как и следовало ожидать, осалка патронов намного повысила чувствительность пулемета к засорению. Большая длина оружия при сравнительно коротком стволе также не была плюсом.

Наиболее причудливой чертой конструкции была система питания: коробчатый магазин крепился справа ствольной коробки и мог откидываться вперед. В этом положении помощник пулеметчика заряжал магазин из штатных винтовочных обойм, поворачивал магазин обратно и фиксировал защелкой. С одной стороны, хорошо сделанный магазин с фрезерованными губками корпуса уменьшал вероятность задержек по сравнению с обычными сменными магазинами, которые легко могли быть повреждены, магазин оказывался «пригнан» к конкретному экземпляру пулемета, уменьшался «мертвый вес» в носимом боекомплекте. С другой стороны, дефект или засорение постоянного магазина выводили из строя весь пулемет, а медленность перезаряжания снижала боевую скорострельность — это перечеркивало все преимущества.

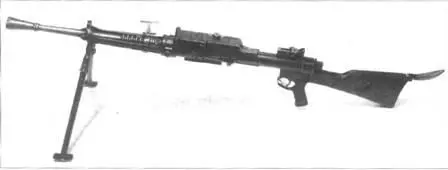

Ручной пулемет Модель 30 «Бреда» на сошках., магазин не установлен, наплечник приклада откинут.

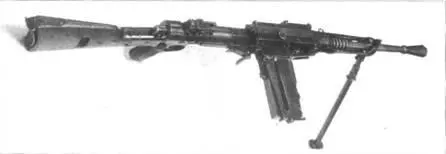

Ручной пулемет Модель 30 «Бреда» с магазином.
