Станковый пулемет Модель 35 «Фиат».

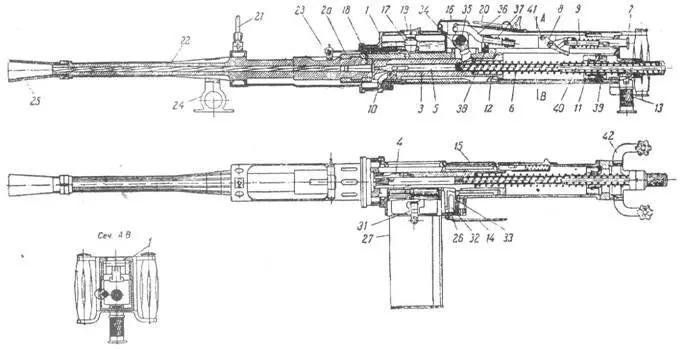

Схема устройства станкового пулемета Модель 35 «Фиат»: 1 — короб; 2а — ствольная коробка; 3 — затвор; 4 — выбрасыватель; 5 — ударник; 6 — возвратная пружина; 7 — спуск; 8 — спусковой рычаг; 9 — пружина толкателя; 10 — автоматический предохранитель; 11 — амортизатор затвора; 12 — выступ рукоятки; 13 — рукоятка заряжания; 14 — крышка приемного окна; 15 — крышка выводного окна; 16 — крышка короба; 17–19 — масленка; 20 — стойка прицела; 21 — мушка; 22 — ствол; 23 — замыкатель ствола; 24 — ручка ствола; 25 — пламегаситель; 26 — задвижка отражателя; 27 — магазин; 31 — защелка магазина для удержания патронов в магазине; 32 — отражатель; 33 — основание отражателя; 34–38 — запирающий рычаг с тягой; 39 — замыкатель буферного приспособления; 40 — направляющая трубка возвратной пружины; 41 — предохранитель; 42 — затыльник.

Перемещение ленты производилась смонтированным в приемнике подающим механизмом ползункового типа. Ползун приводился в движение коленчатым рычагом, связанным со ствольной коробкой через пружину. Лента перемещалась пальцами ползуна. Нажав па специальный рычаг разрядника с правой стороны, можно было утопить пальцы ползуна и извлечь ленту с патронами из пулемета.

Складной рамочный прицел монтировался на коробе, мушка — на кожухе. Сверху кожуха ставился заводской номер. На кожухе имелась простая рукоятка для переноски.

Для надежной экстракции гильзы вместо осалки патронов в стенках патронника выполнили продольные канавки. однако качество изготовления оказалось низким (переделку «Фиат- Ревелли» вели слишком спешно), поэтому вернулись к масленке, хотя осадка патронов уже не раз создавала проблемы в работе пулемета. Расчеты пулеметов без масленки иногда сами вручную смазывали патроны перед заряжанием, что также не добавляло надежности — лента с осаленными патронами заносила в механизмы пулемета больше пыли и песка. Выступавший сзади короба стержень буфера затвора, причина раздражения пулеметчика и засорений механизма, остался и на модернизированном пулемете. По окончании стрельбы очередной патрон оставался в нагретом патроннике, повышая риск самопроизвольного выстрела. В результате пулемет «Фиат» Модели 35 оказался менее надежен, чем «Фиат-Ревелли». Тем не менее потребность в пулеметах была столь высока, что пулемет Модели 35 продержался на вооружении до конца войны.

Пулемет ставился на складной треножный станок, рассчитанный на стрельбу только по наземным целям. К основанию станка с длинной задней ногой шарнирно крепились две короткие передние ноги и качающаяся часть. На задней ноге монтировался зубчатый механизм грубой и тонкой вертикальной наводки с зажимом. На качающейся части находился вертлюг с креплением для пулемета и зажимом горизонтальной наводки. Имелось крепление для патронной коробки. Для зенитной стрельбы использовалась специальная стойка к станку, но положение пулемета на ней оказывалось столь неустойчивым, что стойку крепили к опорам станка растяжками. В результате подготовка к зенитной стрельбе требовала немалого времени.

Для стрельбы использовался в основном патрон М35 с тяжелой пулей. Еще в 1926 г. был разработан 12-мм пулемет «Фиат» той же схемы, но он, как и 14-мм пулемет «Бреда», успеха не имел.

Порядок разряжания

Включить предохранитель, повернув его флажок вверх. Включить останов затвора (снизу короба впереди затыльника). Отвести затвор назад, поставив его па останов. Опустить вниз рычаг разрядника и извлечь ленту вправо. Освободить затвор с останова и спустить ударник с боевого взвода.

Порядок непарной разборки

1. Разрядить пулемет.

2. Отделить ствол, для чего нажать на его защелку, расположенную на кожухе слева, повернуть ствол влево и отделить его вперед.

3. Вынуть засов затыльника и откинуть затыльник назад.

4. Снять крышку короба, оттянув ее защелку вправо и сдвинув крышку по пазам назад.

5. Выключить разрядник подающего механизма, подняв рычаг верхних пальцев подачи.

6. Отделить возвратную пружину ползуна, для чего нажать на головку' направляющего стержня пружины и повернуть стержень на 90о, вынуть стержень с пружиной.

7. Продвинув вверх крышку приемника, отделить се.

8. Отделить пружину коленчатого рычага подающего механизма

9. Отделить коленчатый рычаг подающего механизма, предварительно нажав на защелку и вынув ось.

10. Извлечь затвор из ствольной коробки, для чего вынуть его клин (верху короба с правой стороны) вправо и опустить защелку.

11. Отделить приемник вправо.

Сборку производить в обратном порядке.

Патрон 8x59 «бреда»

Масса «тела» пулемета 18,1 кг

Полная длина «тела» пулемета 1270 мм

Длина ствола 653 мм

Нарезы 4 правосторонних

Начальная скорость пули 792 м/с

Прицельная дальность 2400 м

Темп стрельбы 500 выстр./мин

Питание лента на 50 патронов

Масса треножного станка 23,0 кг

Высота линии огня 450 или 550 мм

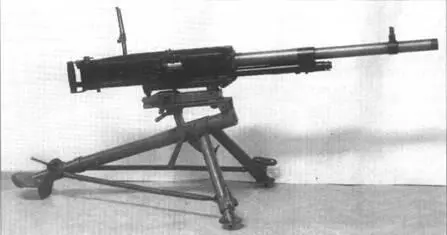

Станковый пулемет Модель 37 «Бреда» на треножном станке (вид справа), не заряжен.

«Бреда» также не хотела упускать контракты итальянской армии, тем более что потребность в срочной замене устаревших «Фиат-Ревелли» давала и ей шансы получить заказ. В результате штатным оружием итальянской армии с 1937 по 1945 г. стал именно станковый пулемет «Бреда» модели 37.

Автоматика пулемета работала за счет от вода пороховых газов через отверстие снизу ствола, но и эта конструкция не обошлась без странных особенностей. Поскольку гильза в патроннике перед извлечением предварительно не сдвигалась, для предотвращения ее разрыва патроны нуждались в смазке (осалке). Такой особенностью отличался и рад других пулеметов, но в системе питания «Бреда» патроны еще и размещались в пачках (обоймах). Пулемет поначалу разрабатывался как танковый, и конструкторы попытались обойтись без специального гильзосборника. Досылатель затвора выталкивал патрон из пачки и досылал в патронник при движении затвора вперед, при движении назад после выстрела связанный с затвором извлекатель извлекал гильзу из патронника и опять вставлял в пачку. Звучало это красиво, но на деле перегружало пулеметчика, поскольку вынув пачку из пулемета, он должен был еще опорожнить ее от гильз, прежде чем снарядить снова. Если в танке это могло быть терпимо, то для станкового пулемета было лишним неудобством. Не добавляло удобства и использование патрона, хотя и достаточно мощного для стрельбы на средние и большие дальности, но не одинакового с патронами винтовок и ручных пулеметов, имеющихся в тех же подразделениях. Впрочем, оружие пользовалось популярностью, в основном из-за своей прочности и надежности, тяжелого ствола, допускавшего интенсивный огонь.
