Владимир Щербаков

На проходившей с 4 по 7 февраля 2004 года в столице Индии городе Дели третьей международной выставке сухопутных и военно-морских вооружений Defexpo India екатеринбургское Государственное унитарное предприятие ОКБ «Новатор» впервые представило на обозрение специалистов и широкой публики крылатую ракету 3М-14Э, предназначенную для нанесения ударов по стационарным и ограниченно подвижным береговым объектам противника с заранее известными координатами. Ее носитель — подводные лодки различных типов с торпедными аппаратами калибра 533 мм. В будущем, видимо, она будет устанавливаться и на надводные корабли, благо подпалубная установка вертикального пуска сотового типа ЗС-14Э разработана российской компанией КБСМ как универсальная. Новая ракета органично дополняет противокорабельные и противолодочные ракеты семейства Club (для российского заказчика данное семейство проходит под именем «Калибр»).

В отечественной и зарубежной военно-морской литературе информация о вышеупомянутой системе появлялась неоднократно, но по большей части в разрозненном виде и недостаточно иллюстрированная. В зарубежных же изданиях, как вы сами понимаете, уважаемые читатели, российское оружие, а тем более оружие, идущее на экспорт и конкурирующее с западными образцами, лишний раз рекламировать не собираются. Учитывая традиционно высокий интерес в России и за рубежом к современному российскому военно-морскому оружию, по большей части значительно превосходящему по своим характеристикам зарубежные аналоги, представляется целесообразным рассказать более подробно о данном комплексе.

Ракетные системы Club-S (устанавливается на подводных лодках) и Club-N (устанавливается на надводных кораблях) предназначены для поражения в условиях интенсивного огневого и радиоэлектронного противодействия надводных кораблей и подводных лодок противника. Обе системы имеют единые боевые средства и отличаются лишь наличием в составе последней унифицированных пусковых установок, а также комплектацией ее ракет транспортно-пусковым контейнером (ТПК) 1*, обеспечивающим их старт из унифицированных пусковых установок (ГТУ).

Обозначение данной системы по классификации США/НАТО — SS-N-27 Sizzler (от слова sizzle — шипящий звук, издаваемый при жарке на огне). В России и за рубежом (справочники серии Jane's и др.) имеют также хождение следующие ее названия: Klub, «Бирюза» (Biryuza) и «Альфа» (Alpha или Alfa).

1* Употребляется также термин «транспортно-пусковой стакан» (ТПС).

Ракеты комплекса Club-S стартуют из штатных торпедных аппаратов ПЛ калибра 533 мм.

В состав ракетных комплексов системы Club входят:

— боевое средство (ракета);

— универсальная система управления (СУ) ракетным комплексом;

— пусковые установки;

— универсальный комплекс наземного оборудования.

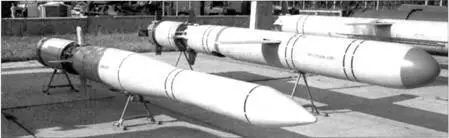

Боевые средства систем включают следующие ракеты:

— противокорабельную крылатую ракету 3М-54Э (комплекс Club-S), состоящую из стартового ускорителя, низколетящей дозвуковой маршевой ступени и отделяемой сверхзвуковой боевой ступени. В комплексе Club-N эта ракета имеет индекс 3М-54ТЭ и отличается наличием ТПК, обеспечивающего ее пуск из вертикальной или наклонной ГТУ;

— противокорабельную крылатую ракету 3М-54Э1 (комплекс Club-S), состоящую из стартового ускорителя и низколетящей дозвуковой маршевой ступени. В комплексе Club-N эта ракета имеет индекс 3М-54ТЭ1 и отличается только наличием транспортно-пускового контейнера;

— противолодочную баллистическую ракету 91РЭ (комплекс Club-S), управляемую на всем участке траектории полета, боевая ступень которой представляет собой высокоскоростную управляемую торпеду с гидроакустической головкой самонаведения. В комплексе Club-N эта ракета имеет индекс 91РТЭ2 и отличается только размерами и конструкцией стартового двигателя.

Ракеты комплекса Club-S стартуют из штатных торпедных аппаратов ПЛ калибра 533 мм, а комплекса Club-N — из унифицированных ГТУ ЗС-14Э. Последние представляют собой модульную конструкцию и имеют индивидуальные бронированные крышки с гидравлическими приводами для каждой ячейки.

Корабельная универсальная система управления ракетным комплексом предназначена для предстартовой подготовки ракет, формирования и ввода полетного задания. Она представляет собой сложную автоматизированную систему управления, работающую в реальном масштабе времени. По данным целеуказания, поступающим от боевой информационно-управляющей системы или радиолокационного комплекса (или вводимой оператором вручную), и по информации, идущей от навигационного оборудования корабля, она осуществляет выработку данных для стрельбы, управление предстартовой подготовкой и пуском, а также регламентную проверку ракет.

Все приборы, входящие в состав СУ, кроме пульта управления ракетным оружием, являются бес пультовыми, необслуживаемыми, в брызгозащищенном и водозащитном исполнении. Аппаратура не требует охлаждения и пожаровзрывобезопасна. Универсальный комплекс наземного оборудования обеспечивает регламентное обслуживание ракет и их подготовку к выдаче на носители.

Высокоточное наведение противокорабельных ракет обеспечивается современной бортовой инерциальной системой управления и активной помехозащищенной радиолокационной головкой самонаведения. Противолодочные ракеты вводятся в район сброса торпеды с помощью бортовой инерциальной системы управления.

Использующаяся в качестве боевой части противолодочных ракет самонаводящаяся малогабаритная торпеда МПТ-1УМЭ обеспечивает поиск и обнаружение подводной цели, скоростное сближение с ней и поражение.

Наличие в составе системы ракет различного назначения, а также единая универсальная корабельная часть позволяют варьировать боекомплект ракет на носителях в зависимости от поставленной задачи и конкретной боевой обстановки.

Следует отметить, что в настоящее время в мире не существует никаких аналогов ракетной системы Club.

Справочники серии Jane's относят систему Club к типу крылатых противолодочных/противокорабельных ракет (anti-sub/ship cruise missile — ASCM). На наш взгляд, это не совсем правильно, так как среди применяемых в этой системе боевых средств имеются две баллистические ракеты-торпеды.

Испытательный пуск ПКР с ПУ ЗС- 14Э.
