По своему внешнему виду, аэродинамической схеме, размерам и двигательной установке новая КР фактически идентична рассмотренной выше ПКР 3М-54Э1. Однако сходство это только внешнее (впрочем, как и сходство с другой отечественной ракетой, стратегической КР ракетного комплекса РК-55 «Гранат», принятого в советском ВМФ на вооружение ряда многоцелевых АПЛ и имевшего дальность стрельбы до 3000 км). Начинка же 3М-14Э отличается кардинальным образом.

Во-первых, боевая часть состоящей из стартового двигателя и низколетящей дозвуковой маршевой ступени ракеты фугасная, но не проникающего типа. Наоборот, она имеет воздушный подрыв, что обеспечивает нанесение максимального урона атакуемому объекту противника.

Во-вторых, входящая в состав 3М-14Э активная радиолокационная головка самонаведения АРГС-14Э (разработчик — ОАО «Радар ММС», г. Санкт-Петербург) представляет собой уникальную, не имеющую аналогов в мире систему конечного наведения ракеты на цель, которая обеспечивает высокоэффективное выделение назначенной цели на фоне подстилающей поверхности. Причем хорошо «захватываются» не только радиоконтрастные, но и слабозаметные малоразмерные цели. Этим российская ракета принципиально отличается в лучшую сторону от зарубежных ракет аналогичного назначения.

Так, например, у американских «Томагавков» система наведения включает в себя приемник сигналов GPS и ее наведение на цель осуществляется фактически по электронной карте местности, заложенной в бортовой компьютер. Достаточно поставить помехи сигналам GPS — и ракета вместо Ирака улетает куда-нибудь в Турцию.

Впрочем, на маршевом участке 3М-14Э также летит, управляемая инерциальной системой наведения и системой спутниковой навигации (по сигналам отечественной ГЛОНАСС и американской GPS). При этом высокая скрытность полета над сушей в режиме огибания рельефа местности обеспечивается за счет наличия в ракете баровысотомера. А вот на конечном участке… включается помехоустойчивая АРГСН, которая не позволит ракете промахнуться.

В-третьих, новая крылатая ракета отличается от своих «сестричек», разработанных в ОКБ «Новатор», также и используемыми внутри нее датчиками. Но не будем перегружать читателя излишними техническими подробностями. Главное, что россияне должны знать, так это то, что наше ракетное оружие до сих пор продолжает оставаться лучшим в мире. Не надо недооценивать наш ВПК, мы должны гордиться теми, кто создал такую совершенную ракетную систему, как Club.

Представляет собой модификацию авиационной тепловой самонаводящейся торпеды МПТ-1УЭ, разработанную для оснащения в качестве боевой части ракетных противолодочных комплексов. Предназначена для уничтожения подводных лодок в широком диапазоне глубин их хода.

Режим использования торпеды — полностью автономный, торпеда после приводнения сама осуществляет поиск цели и наведение на нее.

Состав боевой торпеды:

— боевой модуль с зарядом ВВ и системой неконтактного и контактного подрыва;

— тепловая, работающая на монотопливе, энергосиловая установка с аксиально-поршневым двигателем, работающим на гребные винты;

— бортовая электронная аппаратура.

Практическая торпеда, в отличие от боевой, вместо боевого модуля комплектуется практическим отделением с аварийно-стоповой системой, аппаратурой регистрации параметров, системой спасения торпеды и приборами обнаружения.

К особенностям данной торпеды относятся высокая ее надежность, длительный срок службы и низкая стоимость эксплуатации, наличие встроенной системы автоматизированного контроля состояния торпеды, модульный принцип конструкции.

Длина, мм 6200;

Диаметр со сложенными крыльями, мм 534;

Стартовая масса, кг 1696;

Дальность стрельбы максимальная, км 275;

Скорость полета на маршевом участке, м/с 180–240;

Высота полета над морем/над сушей, м 20/50-150;

Глубина пуска, м 30–40.

Сектор обнаружения цели, град.

— по азимуту от -45 до +45;

— по углу места от -20 до +10;

Максимальная эффективная дальность обнаружения, км 20;

Вес без обтекателя, кг 40;

Максимальный диаметр, мм 514;

Длина, мм 660.

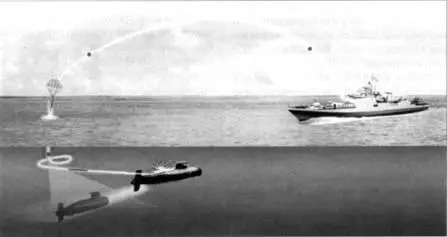

Схема боевого применения противолодочной ракеты 91РТЭ2 комплекса Club-N.

1. «Энциклопедия XXI век. Оружие и технологии России». Том 3 «Вооружение военно-морского флота». Изд. «Оружие и технологии», М., 2002, с. 132–143, 346–349.

2. «Оружие России: 2001–2002». Изд. «Военный парад», М., 2001, с. 489–490.

3. Б. Кузык, Н. Новичков, В. Шварев, М. Кенжетаев, А. Симаков. «Россия на мировом рынке оружия: анализ и перспективы». Изд. «Военный парад», М., 2001, с. 668–669.

4. Журнал «ARMS: Russian Defense Technologies», № 1/2001, с. 20–21.

5. Рекламные буклеты ОКБ «Новатор» по ракетам системы Club и крылатой ракете 3М-14Э.

6. Рекламные буклеты компании «Радар-ММС» по ГСН АРГС-54Э и АРГСН- 14Э.

7. Pavel Kamnev. The Club missile system. Military Parade, Issue 37, January-February 2000.

8. Рекламный буклет Конструкторского бюро специального машиностроения (КБСМ) по пусковым установкам типа ЗС- 14Э.

9. Export catalogue. Naval Systems. Rosoboronexport, Moscow, 2003, pp. 66–67.

Сергей Ганин, Александр Карпенко, Ростислав Ангельский

Авторы выражают глубокую признательность Владимиру Коровину за оказанную информационную поддержку.

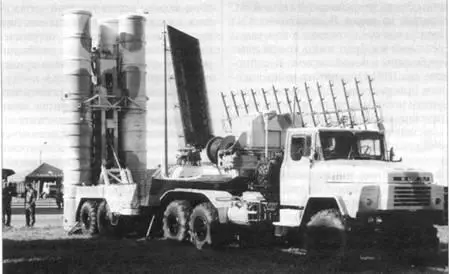

В середине 1960-х гг. в ходе войны во Вьетнаме впервые в истории ЗРК зарекомендовали себя в качестве фактора, в значительной мере определяющего исход боевых действий в воздухе. Массовое применение ЗРК С-15 нанесло ощутимые потери американской авиации и, что не менее важно, принудило ее к действиям на малых высотах, в зоне эффективного огня зенитной артиллерии. В целом уровень потерь самолетов в ходе боевых вылетов приближался к нескольким процентам, что было близко к предельно допустимой величине. Однако этот фаюпормог иметь решающее значение только в ходе затяжной локальной войны. В случае же разворачивания полномасштабных боевых действий в Европе и над территорией СССР, в особенности в условиях применения оружия массового поражения, требовалось решить намного более сложную задачу — прикрыть важнейшие объекты даже от нанесения единичных ударов самолетами противника.
