Противокарабельная ракета 3М-54ТЭ в ТПК.

Противокарабельная ракета 3М-54Э.

Боевая ступень ракет 3М-54ТЭ/3М-54Э.

Схема боевого применения ракеты 3М-54Э комплекса Club-N.

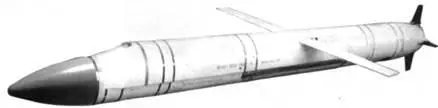

Противокарабельная крылатая ракета 3М-54Э.

ПКР 3М-54ТЭ1 комплекса Club-N в ТПК.

Боевая ступень.

По классификации НАТО-anti-ship missile (AShM).

Предназначены для поражения надводных кораблей и судов, как одиночных, так и находящихся в составе группировок.

Ракеты выполнены по нормальной крылатой аэродинамической схеме, с раскрывающимся после пуска трапециевидным крылом и с тоннельным воздухозаборником. Последнее является главным «ноу-хау» ОКБ «Новатор».

ПКР 3М-54Э состоит из трех ступеней: стартовой твердотопливной, крылатой дозвуковой жидкостной низколетящей маршевой и низколетящей сверхзвуковой твердотопливной. Ее корабельный вариант 3М-54ТЭ комплектуется дополнительно ТПК.

В отличие от первой ракеты, создававшейся для вооружения кораблей отечественной постройки, двухступенчатая ПКР 3М-54Э1 оптимизирована под иностранные (преимущественно натовские) стандартные ТА и ПУ.

ПКР состоит из стартовой твердотопливной ступени и крылатой дозвуковой жидкостной маршевой боевой ступени. По сравнению с ракетой 3М-54Э она имеет большую массу боевой части. Опять- таки ее корабельный вариант — ракета 3М-54ТЭ1 — дополнительно комплектуется ТПК, обеспечивающим ее старт из УВП. Данные целеуказания вводятся в память бортовой системы управления ракеты на борту носителя.

Пуск обеих ракет с носителя (НК или ПЛ) обеспечивается первой твердотопливной ступенью. Высота полета ПКР — не более 20 м над уровнем моря. На маршевом участке ракета 3М-54Э/ТЭ имеет, как уже отмечалось, дозвуковую скорость полета и, соответственно, большую дальность. Наведение ее на цель обеспечивает бортовая инерциальная навигационная система (ИНС) в соответствии с данными целеуказания, введенными ранее.

После набора скорости и высоты первая ступень отделяется, выдвигается подфюзеляжный воздухозаборник, запускается маршевый двухконтурный турбореактивный двигатель второй ступени и раскрываются крылья. В это же время ракета снижается до высоты 10–20 м над уровнем моря.

На удалении 30–40 км от ожидаемого места цели ракета 3М-54Э/ТЭ делает «горку» с включением активной радиолокационной ГСН АРГС-54Э. После обнаружения и захвата цели головкой самонаведения ракеты ее вторая, дозвуковая, ступень отделяется, и начинает работать третья твердотопливная ступень. С этого момента начинается конечный участок полета протяженностью около 20 км, на котором ракета развивает скорость до 1000 м/с (около 3 М) и снижается на высоту менее 10 м над поверхностью воды 2*.

У двухступенчатых ПКР 3М-54Э1 и 3М- 54ТЭ1 конечный участок полета проходит на дозвуковой скорости.

Сочетание дозвуковой скорости полета на маршевом участке и сверхзвуковой на конечном-уникальное свойство противокорабельных ракет 3М-54Э/ТЭ, дающее им преимущество перед сверхзвуковыми ПКР. Оно заключается в том, что включение сверхзвуковой ступени ракеты происходит только в тот момент, когда ее система самонаведения точно определит координаты цели. Это повышает возможности наведения, так как на дозвуковых скоростях проще, чем на сверхзвуке, осуществить перенацеливание ракеты.

Кроме того, после стремительного ускорения (в четыре-пять раз) на конечном участке полета системы корабельной ПВО противника просто не успевают перестроиться и продолжают наводить свои зенитные средства на отделившуюся отработавшую вторую ступень. Вдобавок к этому вероятность перехвата ракеты снижается, вследствие того что на конечном участке траектория ее полета буквально стелется над гребнями волн.

2* По некоторым данным, ракета снижается до 3–5 м над уровнем моря.

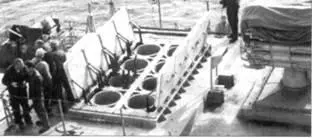

Пакет ПУ ракет комплекса Club-N на корабле

Универсальная корабельная подпалубная ПУ ЗС- 14Э

Активная радиолокационная головка самонаведения АРГС-54Э

Предназначена для обнаружения надводных целей и наведения на них противокорабельных ракет 3М-54Э/ ТЭ на конечном участке траектории полета. Может быть использована как при одиночном, так и при групповом применении ракет.

АРГС-54Э обеспечивает:

— обнаружение надводной цели;

— выбор цели, подлежащей поражению;

— определение положения цели по азимуту и углу места, дальности до цели и скорости сближения с целью;

— выдачу определяемых координат цели в бортовую систему наведения ракеты.
