Автоматика пулемета работала за счет отвода пороховых газов через отверстие снизу ствола, ход поршня — длинный. Ввинченный в газовую камеру регулятор имел отверстия диаметром 1,2 и 3 мм и изменял количество газов, сбрасывавшихся из камеры. Со ствольной коробкой ствол сцеплялся сухарным соединением и фиксировался флажковым замыкателем. Запирание канала ствола производилось перекосом затвора вверх. Выстрел производился с заднего шептала. При приходе подвижной системы в переднее положение фигурный выступ затворной рамы поднимал заднюю часть затвора, и опорная плоскость затвора вставала на опорную плоскость вкладыша ствольной коробки. Ударник на стойке затворной рамы, пройдя через сквозной паз затора, разбивал капсюль патрона. Выброс стреляных гильз — через окно в левой стенке ствольной коробки, закрывавшееся щитком. Спусковая рама с прикладом закрывала ствольную коробку сзади.

Спусковой механизм, смонтированный в спусковой раме, допускал режимы одиночного и непрерывного огня. Флажковый переводчик-предохранитель, смонтированный справа над спусковой скобой, ограничивал поворот спускового крючка. Если флажок поставлен на одиночный огонь (S), спусковой крючок поворачивался на большой угол и срывался со спускового рычага. При постановке на непрерывный огонь (А), зацепление спускового крючка со спусковым рычагом увеличивалось, и срыва не происходило. В положении на предохранитель (нижнее, D), спусковой крючок блокировался. Такая упрощенная схема спускового механизма действовала, впрочем, вполне надежно.

Питание — из установленного сверху коробчатого магазина секторной формы (из-за этого «Виккерс-Бертье» нередко путали с «Брэном»). Для стрельбы, как и в других британских пулеметах, использовался в основном патрон Mk 7 с тяжелой пулей. Органами управления служили узкая пистолетная рукоятка и приклад с откидным наплечником.

Прицел — стоечный, переставлялся барабаном с зубчаткой. Рукоятка заряжания помещалась справа, при стрельбе оставалась неподвижной. Конструкция включала 140 деталей, включая 15 пружин и 25 винтов. В целом конструкция считалась удачной, но слишком легкий ствол (2,76 кг с газовой камерой и мушкой) ограничивал боевую скорострельность даже при быстрой его замене.

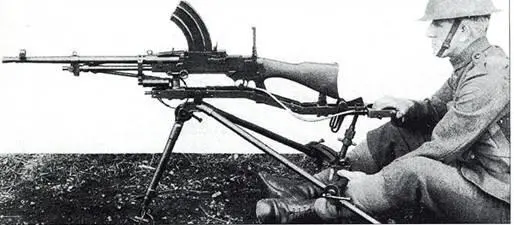

Ручной пулемет «Виккерс-Бертье» МкЗ. установленный с помощью специальной рамы на треножном станке «Виккерс».

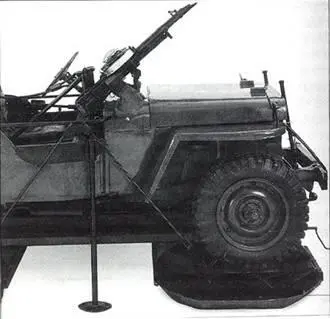

«Виллис» подразделений SAS со спаренными пулеметами «Виккерс»-К, подготовленный к десантированию.

«Виллисы» подразделений SAS, вооруженные спаренными и одинарными пулеметами «Виккерс»-К со 100-зарядными магазинами и пулеметами «Виккерс»-А с ленточным питанием. Северная Африка, 1942 или 1943 г.

На сравнительных испытаниях, проведенных британской армией, «Виккерс- Бертье» обошел пулеметы ZB-26, «Мадсен» 1924 г. и BAR, но выполненный по требованию Генерального штаба пулемет с тяжелым стволом и возможностью установки на треножный станок показал низкую надежность и живучесть при интенсивной стрельбе.

«Виккерс-Бертье» Mk 1 (1928 г.) отличался крупным цевьем, к которому крепился на антабках ремень, стволом с оребрением. Mk 2 (1929/30 г.) имел скругленные формы цевья. В 1931 г. эту модификацию с некоторыми изменен ия м и изготовил и для испытаний в Индии.

В 1933 г. армия Индии, пользовавшаяся определенной самостоятельностью в выборе вооружения, приняла на вооружение «Виккерс-Бертье» Mk 3 с тяжелым стволом, хотя еще ранее отдельные британские индийские части закупали Mk 1 и Mk 2. «Виккерс-Бертье» Mk 3 выпускались как «Виккерс- Армстронг» в Великобритании, так и в самой Индии заводом «Индиан Смол Армз» в Ишапуре. Маркировка включала надпись VICKERS-BERTHIER и заводской номер сверх)' ствольной коробки. В Ишапуре создали собственную модификацию ЗВ, отличавшуюся повышенной надежностью работы газового регулятора в сложных климатических условиях. Общее количество пулеметов «Виккерс-Бертье», произведенных в Великобритании и Индии, оценивается примерно в 30000 штук (пулеметов «Брэн» в 1937–1945 гг. выпустили в 10 раз больше). Некоторое их количество имелось и в резервных частях в Великобритании.

На вооружении индийских войск «Виккерс-Бертье» оставался и после получения Индией независимости. Возможно, некоторые пулеметы и сейчас остаются на складах в Индии и Пакистане. Ручной «Виккерс-Бертье» долго встречался в странах третьего мира.

На основе «Виккерс-Бертье» еще в 1928 г. был создан авиационный пулемет «Виккерс»-К, известный также как VGO (Vickers Gas Operated — т. е. «Виккерс» с газоотводной системой автоматики). Многие «Виккерсы»-К (VGO) передали в армию, но здесь они не пользовались успехом из-за своей громоздкости и слишком высокого темпа стрельбы (хотя его и несколько уменьшили). Спаренные «Виккерс»-К ставили на зенитные установки. Спаренные установки с дисковыми магазинами на 96 патронов (изначально — на 100 патронов, но и эти магазины предпочитали иедосиаряжать) крепили на «Лендроверы» для «пустынных групп дальней разведки» и подразделений SAS. Результаты их применения в Северной Африке сочли настолько хорошими, что такие установки использовали до середины 1960-х гг. Такие же спаренные установки монтировали и на американских джипах «Виллис» для воздушно-десантных войск.

Порядок разряжания пулемета «Виккерс-Бертье»

Включить предохранитель. Нажав на защелку' магазина, отделить магазин. Осмотреть патронник и убедиться в отсутствии в нем патрона. Выключить предохранитель и плавно освободить затворную раму с боевого взвода. Нажать спусковой крючок. Закрыть щитком окно для магазина и выводное окно для гильз.

Порядок неполной разборки и сборки «Виккерс-Бертье»

1. Разрядить пулемет.

2. Отвести рукоятку заряжания назад, повернуть флажок замыкателя ствола вверх и отделить ствол, повернув его вверх.

3. Плавно освободить затворную раму с боевого взвода.

4. Повернуть вниз флажок замыкателя спусковой рамы, извлечь замыкатель и отделить спусковую раму с прикладом.

5. Извлечь затворную раму с затвором, отделить затвор от затворной рамы.

6. Отделить вперед направляющую трубку' с сошками от ствольной коробки.

Сборку производить в обратном порядке.

Патрон 303 «бритиш сервис» (7,7x56 R)

Масса оружия без магазина 9,43 кг

Масса пустого магазина 0,34 кг

Полная длина оружия 1 180 мм
