М45 «Макссон» в боевом положении (с наводчиком) весила около 960 кг, обеспечивала круговой обстрел с углами возвышения до +90 град., склонения — до -10 град., бесступенчатое наведение со скоростью до 60 град./с в обеих плоскостях. Она состояла из неподвижного основания и поворотной турели, вращавшейся на шариковых подшипниках и бензино-электрического силового привода. Прицел — коллиматорный Mk-IX с подсветкой прицельной сетки. Установка использовалась также для стационарной ПВО.

М2МВ «Браунинг» применялись и в РККА — они поставлялись в основном как вооружение американских танков и бронемашин, на зенитных установках, но были и пехотные. Использовавшаяся в СССР ЗСУ М17 послужила образцом при создании после войны счетверенной 14,5-мм ЗСУ на шасси БТР-152. Противник также использовал трофейные М2НВ, а в Японии даже выпускали его копию под обозначением Тип 1.

Пулемет М2НВ стал одним из самых распространенных образцов в мире, из крупнокалиберных пулеметов с ним конкурирует только советский ДШКМ.

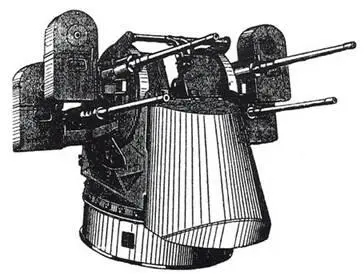

Счетверенная зенитная установка М16 для пулеметов М2НВ «Браунинг».

Порядок разряжания М2НВ

Отжать вниз останов затвора. Повернуть защелку крышки короба и поднять крышку^. Снять ленту, если она установлена. Отвести назад рукоятку заряжания с правой стороны короба, чтобы затвор встал на боевой взвод. Осмотреть зеркало затвора, удалить патрон или гильзу, извлеченную из ст вола, убедиться в отсутствии патрона в патроннике. Нажать вниз выбрасыватель на зеркале затвора, закрыть крышку, нажать вниз останов затвора и дать затвору вернуться в переднее положение, нажать спусковой рычаг.

Порядок неполной разборки М2НВ

1. Разряди ть пулемет.

2. Отделить ствол, вывинтив его.

3. Открыть крышку короба, повернув ее защелку.

4. О тделить затыльник от короба, оттянув его защелку назад.

5. Подать головку направляющего стержня вперед, отвести внутрь короба и вынуть возвратную пружину со стержнем из короба.

6. Повернуть и отвести рукоятку заряжания назад до совмещения венчика чеки затвора с вырезами стенки короба, извлечь чеку, извлечь затвор из короба назад.

7. Утопить стопор спусковой рамы, расположенный с правой стороны короба, и извлечь ствольную коробку со спусковой рамой из короба.

8. Отделить спусковую раму от ствольной коробки, повернув вперед рожки ускорителя.

Сборку производить в обратном порядке.

Калибр 12,7 мм

Патрон 50 «браунинг» (50 US, 12,7x99)

Масса «тела» пулемета без патронов, с водой

— при длине ствола 915 мм 50,0 кг

— при длине ствола 1145 мм 54,9 кг

Масса «тела» без воды — при длине ствола 915 мм 30,4 кг

Полная длина 1450 или 1650 мм

Длина ствола 915 или 1145 мм

Нарезы 8 правосторонних

Начальная скорость пули

— при длине ствола 915 мм 785 м/с

— при длине ствола 1145 мм 800 м/с

Эффективная дальность стрельбы 1828,8 м (2000 ярдов)

Система питания

— холщовая лента на 110 патронов

— металлическая лента на 100 и 200 патронов

Масса снаряженной холщовой ленты на 100 патронов 12,0 кг

Масса снаряженной металлической ленты на 200 патронов 26,2 кг

Темп стрельбы

при длине ствола 915 мм 500–600 выстр./мин

при длине ствола 1145 мм 400–500 выстр./мин

Средняя боевая скорострельность 200–300 выстр./мин

Калибр 12,7 мм

Патрон. 50 «браунинг» (50 US, 12,7x99)

Масса «тела» пулемета без патронов 38,22 кг

Полная длина 1653 мм

Длина ствола 1143 мм

Нарезы 8 правосторонних

Начальная скорость пули — 898 м/с

Прицельная дальность стрельбы 2377 м (2600 ярдов)

Эффективная дальность стрельбы 1400 м

Система питания металлическая лента на 110 патронов

Темп стрельбы. 450–550 выстр./мин

Боевая скорострельность 75 /200 выстр./мин

Масса треножного станка 19,86 кг

Пулеметное вооружение британской армии почти его лег состояло из зарубежных систем, производившихся в самой Великобритании. Таковым стал и ручной пулемет «Брэн».

Еще в середине 1920-х гг. военное руководство Великобритании объявило конкурс на пулемет для замены тяжелого «Льюиса-», но из британских, датских, французских, швейцарских и чешских систем не выбрало ни одну. На испытаниях 1932 г. на первое место вышел «Виккерс-Бертье», но новый пулемет должен был заменить уже и ручной «Льюис», и станковый «Виккерс», а требованию интенсивной стрельбы со станка «Виккерс-Бертье» удовлетворить не смог и попал на вооружение только индийских частей.

Благодаря положительным отзывам британского военного атташе в Праге, на конкурс попал чешский 7,92-мм пулемет ZB-30 «Зброевка Брно», который и вызвал наибольший интерес технической комиссии полковника Ридли. Модернизация, проведенная по просьбе англичан чешскими конструкторами Вацлавом и Эмануилом Холеками и Антоном Мареком, дала модель ZB-33 (ZGB33 — Zbrojovka, Great Britain, 1933) под патрон.303 «бритиш сервис». Поскольку патрон имел выступающую закраину, а кордитный порох давал иные характеристики давления в канале ствола и засорял газоотводные пути, пришлось заметно изменить систему питания (введя, в частности, магазин секторной формы, попутно увеличив его емкость до 30 патронов) и сместить назад газоотводное отверстие, обеспечив лучший продув газовой камеры. Соответственно были изменены регулятор и газовый поршень. Для смягчения отдачи введен буфер.

Испытания ZB-33 в Англии прошли успешно, причем с пулеметами поступили также треножные станки с возможностью зенитной стрельбы. Решено было принять пулемет на вооружение и организовать собственное производство. Пулемет ZB-33 под 7,92-мм патрон «маузер» поставлялся также армии Чехословакии (Vz.34), в Болгарию, Литву, в калибрах 7,92 и.303 — в Египет и Ливию.

В мае 1935 г. британское правительство и «Зброевка Брно» подписали договор о лицензионном производстве. Технологическая доводка на заводе «Ройал Смолл Армз» в ганфилд (Энфилд Лок, Мидлэссекс) затянулась до сентября 1937 г. Название пулемета составили по первым слогам городов Брно и Энфилд (BRno-ENfield — BREN).

Первая модификация была принята на вооружение в августе 1938 г. и получила обозначение Mk 1. В целом этот пулемет повторял прототип, но приклад снабдили откидной плечевой опорой и рукояткой для левой руки. Такой тип приклада не получил особого признания. так что при упрощении конструкции эти черты были устранены первыми. Массовое производство развернули только в 1939 г., после нападения Германии на Польшу, недельный выпуск довели до 400 штук, и в конце года британскую пехоту оснаст или пулеметами «Брэн».
