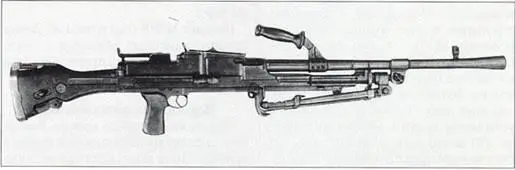

Ручной пулемет «Брэн» Мк1 с телескопическими сошками и снятой задней рукояткой.

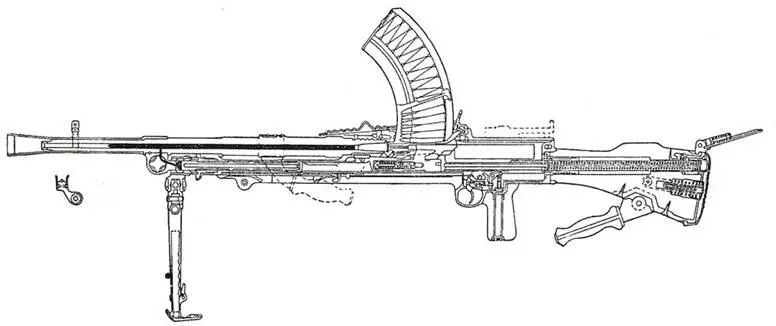

Продольный разрез ручного пулемета «Брэн».

К июню 1940 г. в армии было более 30000 пулеметов «Брэн» Mk 1. Большое их количество оставили у Дюнкерка, и «Брэн» вместе со своим прототипом

ZB-26 послужил и в вермахте. Британская армия, готовясь отразит ь вторжение на остров, имела всего около 2300 «Брэнов». Фирма «Ройал Смол Армз» с большим напряжением наращивала выпуск, стараясь упростить производство, и к 1943 г. достигла уровня 1000 пулеметов «Брэн» в неделю.

Устройство и работа пулемета «Брэн» уже были описаны в «ТиВ» № 6/2002, (с.8-10). Автоматика действовала на основе отвода пороховых газов из канала ствола. Сменный ствол соединялся со ствольной коробкой сухарно-резьбовым соединением при помощи поворотной муфты ствольной коробки с рукояткой. Замена ствола занимала 6–7 с. Перестановка регулятора производи-

лась без разборки, вершинкой пули патрона и занимала несколько секунд. Запирание канала ствола — перекосом затвора. Существенным отличием от прототипа (ZB-30) было движение ствола со ствольной коробкой при выстреле назад вдоль спусковой рамы для частичной компенсации действия отдачи на оружие. Движение гасилось амортизатором, который возвращал откатившиеся части в переднее положение.

Выстрел производился с заднего шептала. Переднее положение флажка переводчика-предохранителя («А» или «30») отвечало режиму «непрерывный огонь», среднее («S» или «0») — «предохранитель», заднее («R> или«1») — «одиночный огонь». Предохранитель разъединяет спусковой крючок и шептало посредст вом разобщителя, выступ которого удерживает шток газового поршня за вырез.

Установка магазина сверху заставила сместить влево мушку и секторный прицел с диоптрическим целиком, эксцентриковым регулятором. Окна ствольной коробки в походном положении закрывались сдвижными крышками. Прицел насекали от 200 до 2000 ярдов (от 182,88 до 1828,8 м) через 50. Максимальная дальность стрельбы составляла 3000 м, эффективная дальность — 650 м при стрельбе по наземным целям, 550 м — по воздушным. Стрельбу рекомендовалось вести короткими очередями (не более пяти выстрелов). При скорострельности 120 выстрелов в минуту' по инструкции полагалось заменять ствол после 300 выстрелов (10 магазинов) или через 2,5 минуты. Пулемет достаточно просто разбирался и обслуживался.

Британские пехотинцы на тренировке. Слева — пулеметчик с «Брэном».

Бой на острове. Слева — пулеметчик с «Брэном».

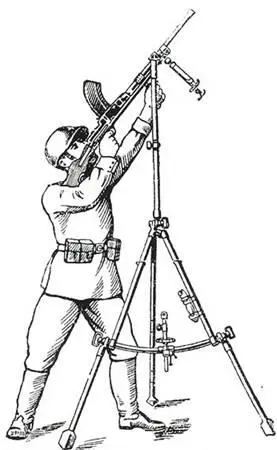

Легкий треножный станок к пулемету «Брэн» в положении для зенитной стрельбы (слева) и зенитный прицел (справа).

«Брэн», приспособленный для зенитной стрельбы.

Кроме запасного ствола пулемет поначалу комплектовали и треножным станком массой 12 кг, дававшим ограниченный сектор обстрела — после реорганизации пехотных батальонов и изъятия из них старых станковых пулеметов «Виккерс» на «Брэн», оружие отделения, пытались возложить задачи единого пулемета. Попытка оказалась неудачной, и заготовление большого числа станков стало скорее напрасной тратой средств. К каждому пулемету полагалось 25 наполненных магазинов — один на оружии, остальные в двух стальных коробках по 12 штук, имелся рычажный снаряжатель для ускорения наполнения магазина патронами. В бою магазины носились в сумках пулеметчиком и его помощником. Кроме коробчатого магазина на 30 патронов имелся и дисковый многорядный на 100 патронов (с радиальным их положением). Если масса снаряженного коробчатого магазина составляла 1,25 кг, то дискового — 5,5 кг, и с дисковым магазином пулемет использовался в основном на зенитных установках. Магазины изготавливали компании «Бирмингем Смол Армз» и «Остин Мотор Уоркс». Из-за перекосов или цепляния патрона.303 «бритиш» рекомендовалось снаряжать магазин 28–29 патрона ми — не редкость для автоматического оружия под па трон с выступающей закраиной, когда магазин «недоснаряжали» на 2–3 патрона.

Производство «Брэнов» Mk 1 было непростым и металлоемким. Только для изготовления ствольной коробки требовалось около 270 операций и 550 обмеров, причем деталь массой до 2 кг получалась из заготовки в 10 кг — потери металла, для военного времени очень чувствительные. Поэтому «Брэн» Mk 2, принятый в июне 1941 г., отличался, прежде всего, упрощением и ускорением производства. Он получил упрощенный секторный прицел, вместо единой сборки «пламегаситель — мушка — газовый регулятор* из нержавеющей стали появились три разные части, а из нержавейки делали только газовый регулятор. Приклад лишился дополнительной рукоятки, вместо телескопических сошек ставили нерегулируемые, рукоятка заряжания выполнялась нескладной, на ствольной коробке уже не делали канавок для облегчения. В результате масса пулемета увеличилась с 10,04 кг до 10,52 кг. От станка к «Брэну» отказались.

На 1943 г. британский пехотный батальон имел около 50 пулеметов «Брэн» — в отделениях (по одному), во взводе легких БТР, в штабной роте, а также четыре спаренных зенитных установки. «Брэн» использовался также как зенитное вооружение танков и бронемашин, САУ, ставился на автомобили, катера, корабли.

В июле 1944 г. примяли «Брэн» Mk 3 и Mk 4 — это были соответственно модификации Mk 1 и Mk 2. На Mk 3 ствол укоротили до 562 мм, уменьшили массу до 8.76 кг. Пулеметы Mk 4 обладали еще более коротким стволом и массой, сниженной до 8,65 кг. минимума, допустимого при стрельбе патронами.303. Предполагали использовать эти укороченные модификации в джунглях, в действительности же их применяли на всех фронтах.

Всего до конца Второй мировой войны выпустили не менее 300000 «Брэнов» нескольких модификаций. Маркировка включала надпись BREN Mk XX с правой стороны.

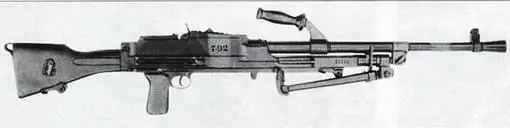

Ручной пулемет «Брэн» канадского производства калибра 7,92 мм.
