Пулеметчики с «Брэном» Мк2 в индийских частях британской армии.

Британские пехотинцы на броне танка «Шерман». В составе десанта — пулеметчик с «Брэном» Мк2.

В критичном 1940 г. производство пулеметов «Брэн» по лицензии «Ройал Смол Армз» начали в странах Содружества. В Канаде этим занялась «Джон Инглис Компани» в Торонто, в Австралии — завод «Смол Армз» в Литгоу. К 1942 г. они выдавали в неделю по 150 пулеметов под британский патрон. Фирма «Джон Инглис» в 1942-194Згг. изготовила около 60 % всех «Брэнов» как для стран Содружества, так и на экспорт, включая 7,92-мм модификацию для Китая. «Брэн» Mk 1 канадского производства имел отдельные пламегаситель, мушку и газовый регулятор, пулеметы под патрон «-маузер» несли надпись «7,92» на ствольной коробке. Пулеметы «Брэн» калибра.303 состояли на вооружении в странах Содружества, в иностранных формированиях под британским флагом (французских, голландских, бельгийских, чешских, польских).

Надежный, с хорошей кучностью и сравнительно мягкой отдачей, облегчавшими управление, «Брэн» считается одним из лучших ручных пулеметов Второй мировой войны. Если по боевым и эксплуатационным характеристикам это оправданно, то по производственно-экономическим показателям «Брэн» явно отстал от своего времени. После принятия единого 7,62-мм патрона НАТО пришлось выполнять пулеметы под него («Брэн» L4) — тут пригодилась канадская 7,92-мм модификация «китайского контракта». Различные послевоенные модификации «Брэнов» используются до сих пор.

Порядок разряжания

Отсоединить магазин. Отвести назад рукоятку заряжания, осмотреть патронник через окно гнезда магазина. Удерживая рукоятку заряжания, нажать спусковой крючок, вернуть рукоятку заряжания вперед. Закрыть окно магазина, сдвинув его крышку назад, закрыть нижнее окно ствольной коробки для выброса гильз, сдвинув его крышку назад.

Порядок неполной разборки и сборки

1. Разрядить пулемет.

2. Нажать защелку соединительной муфты и, повернув ее рычаг вверх, отделить ствол.

3. Отделить от газовой камеры регулятор, повернув его до совпадения наконечников регулятора с продольным окном газовой камеры.

4. Отвести вправо замыкатель спусковой рамы и отделить спусковую раму с прикладом.

5. Повернуть рычаг соединительной муфты ствола вниз, извлечь из ствольной коробки затворную раму с затвором.

6. Отделить затвор от затворной рамы.

7. Отделить сошки от ствольной коробки.

Сборку производить в обратном порядке.

Австралийский пулеметчик с «Брэном» в ходе атаки японских позиций на Новой Гвинее.

Британские пулеметчики с пулеметами «Брэн» на марше. Италия. 1943 г.

Пулеметный расчет в ходе боев в Италии, 1944 г.

Ручной пулемет «Безал»

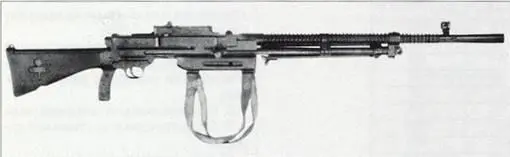

Ручной пулемет «Виккерс-Бертье».

Схема работы узла запирания пулемета «Виккерс-Бертье».

Поскольку единственным поставщик ручных пулеметов был завод «Ройал Смол Армз», а Энфилд Лок находился близко от Лондона, подвергавшегося германским бомбардировкам, фирма «Бирмингем Смол Армз» (BSA) в 1940 г. получила задание на разработку' модели для быстрой постановки на производство, если будет выведен из строя завод в Энфилде.

Г. Фолкнер разработал ручной пулемет «Безал» (BESAL — не путать с BESA). Пулемет имел газоотводный двигатель автоматики, запирание с помощью двух личинок, темп стрельбы — до 600 выстр./мин, магазин был унифицирован с «Бреном». Затворная рама и поршень имели прямоугольное сечение, ствольная коробка и газовая трубка выполнялись штамповкой, прицел имел только два положения на 300 и на 500 ярдов, сошки — нерегулируемые. Но завод в Энфилде продолжал производство, и заказов на «Безал» так и не поступило. Пулемет остался примером сравнительно удачной разработки максимально упрощенного в производстве образца оружия военного времени.

Калибр 7,7 мм

Патрон 303 «бритиш сервис» (7.7x56 R)

Масса оружия без магазина 9,74 кг

Полная длина оружия 1 185 мм

Диша ствола 558 мм

Нарезы 4 правосторонних

Начальная скорость пули 745 м/с

Прицельная дальность 457 м (500 ярдов)

Эффективная дальность 450 м

Система питания коробчатый магазин на 30 патронов

Темп стрельбы 600 выстр./мин

Еще в 1908 г. французский офицер А. Бертьс (Berihie) представил легкий пулемет с газоотводным двигателем автоматики, запиранием канала ствола качающейся личинкой, одиночным и непрерывным режимами огня, коробчатым магазином и оригинальной системой принудительного охлаждения ствола, но не добился успеха. После Первой мировой Бертье повез свою систему в Великобританию. Здесь ему удалось продать права концерну «Виккерс», и в 1925 г. появился ручной пулемет «Виккерс- Бертье».

В течении 1920-1930-х гг. фирма «Виккерс» активно предлагала этот пулемет на рынке, продав несколько партий в разные страны. В конструкцию вносились различные изменения. Прежде всего, внедрили сменный ствол, его замена занимала около 5 с. К достоинствам «Виккерс-Бертье» относились плавная работа автоматики, небольшое количество подвижных деталей, разборка без инструментов.
