Ручному пулемету «Шатерльро», удачно работавшему в различных климатических условиях, была суждена долгая служба. Часть их поставлялась за рубеж — в частности, их использовали китайские войска. Большое количество пулеметов досталось германской армии в 1940 г. и использовалось под обозначением 24/29 (f), производство продолжалось и при германской оккупации. Немало «Шательро» использовалось, например, для организации противодесантной обороны островов и побережья Ла-Манша.

Пулеметы «Шательро» французская армия использовала до начала 1950-х гг. Немалое количество оставалось на вооружении бывших французских колоний.

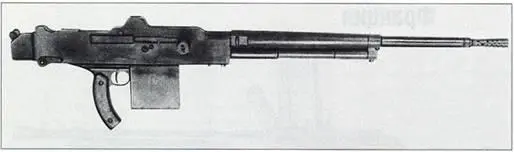

Танковый пулемет М1931 «Шательро».

Порядок разряжания

Опустить флажок предохранителя вниз, отсоединить магазин, отвести назад рукоятку заряжания. Осмотреть патронник через окно магазина. Поставить флажок предохранителя в верхнее положение, удерживая рукоятку заряжания, нажать один из спусковых крючков, вернуть рукоятку заряжания вперед. Закрыть крышки окон ствольной коробки. Опустить вниз флажок предохранителя и оттянуть назад защелку магазина до ее запирания.

Порядок неполной разборки и сборки

1. Разрядить пулемет.

2. Отвинтить замыкатель затыльника и отделить затыльник с прикладом.

3. Отделить спусковую раму.

4. Извлечь затворную раму с затвором из ствольной коробки.

5. Вытолкнув ось серег, отделить затвор от затворной рамы.

6. Извлечь возвратно-боевую пружину из затворной рамы.

7. Повернуть флажок замыкателя направляющей трубки поршня вверх (на букву «D») и отделить трубку вправо.

8. Повернуть флажок замыкателя ствола вниз и отвинтить ствол.

Сборку производить в обратном порядке.

Калибр 7,5 мм

Патрон 0 7,5x54 «французский служебный»

Масса оружия без магазина, с сошками 8,93 кг

Масса магазина

— пустого 0,28 кг

— снаряженного 10 кг

Масса сошек 0,66 кг

Длина оружия 1082 мм

Длина ствола 500 мм

Нарезы 4 левосторонних

Масса ствола с газовой камерой и мушкой 2,315 кг

Начальная скорость пули 823 м/с

Прицельная дальность стрельбы 1200 м

Эффективная дальность стрельбы 800 м

Длина прицельной линии 645 мм

Система питания коробчатый магазин на 25 патронов

Темп стрельбы 450–500 выстр./мин

Боевая скорострельность 52/100 выстр./мин

Высота линии огня… $20 мм

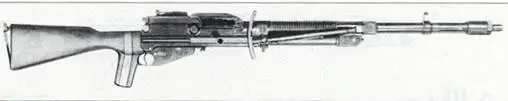

Ручной пулемет М1922 «Гочкис» с питанием из жесткой ленты.

Была разработан фирмой «Гочкис» (Hotchkiss) в коммерческих целях и выпущен на рынок в 1922 г. В ручном пулемете «Гочкис» использовалась привычная для фирмы автоматика на основе отвода пороховых газов и запирание качающимся южном (рычагом). Система работала достаточно плавно, но большая длина узла запирания относилась к недостаткам системы. Газовая камера снабжалась вывинчиваемым регулятором, изменявшим ее объем. Ствол соединялся со ствольной коробкой резьбой. Возвратно-боевая пружина помещалась в канале приклада. Выстрел производился с заднего шептала. Спусковой механизм допускал только непрерывный огонь. Переднее положение расположенного справа флажка предохрани геля («А») соответствовало состоянию «огонь», заднее («S») — «предохранитель», блокировался спусковой крючок. В спусковой коробке монтировался оригинальный механический замедлитель темпа стрельбы, включавший барабан с рычагом, механизм из зубчатых колес, рычаг замедлителя и балансир. Замедление определялось подбором зубчатых колес и балансира.

Модификации пулемета отличались системой питания: из крепящегося сверху коробчатого магазина секторной формы, из традиционной подаваемой сбоку жесткой ленты (кассеты) «Гочкис» или из разработанной для пулемета М1е 1914 гибкой металлической ленты с жесткими звеньями по три патрона. Последний вариант мог иметь тяжелый ствол для ведения огня длинными очередями и ставиться на треножный станок, но относить cm к «единым» пулеметам было бы сильной натяжкой.

Подача ленты справа налево производилась подавателем рычажного типа, приводившимся в действие затвором. Неопределенность положения патрона при досылании обуславливала частые задержки из-за утыкания при подаче. Питание из магазина оказывалось более надежным. Отражение стреляной гильзы производилось вниз.

Прицел — секторный. Маркировка включала надпись «HOTCHKISS 1922 (1924 или 1926) Brevcte» на правой стороне ствольной коробки и заводской номер сверху коробки.

Французская армия использовала ручные пулеметы «Гочкис» очень ограниченно. Отдельные поставки за рубеж позволяли фирме продолжать производство до 1939 г. Так, модель 1922 поставлялась в Грецию, Югославию, Норвегию, Чехословакию, Южную Африку в калибрах от 6,5 до 8 мм, с питанием от жестких металлических лент на 15–30 патронов или коробчатых магазинов на 20–30 патронов. 7,92-мм модификация поступала в Чехословакию (1000 штук) и Югославию. Этот пулемет оказал влияние на появление чешского ZB-26. Модификация М1925 под 7-мм патрон «маузер» выпускалась для Испании, видимо, из этой же партии поставили пулеметы в Доминиканскую Республику и Бразилию. «Гочкис» М1926 с питанием от ленты на 25 патронов также поставлялся в ряд стран, включая Грецию (всего туда попало около 5000 ручных «Гочкисов»).

О боевом применении ручных пулеметов «Гочкис» во Второй мировой войне известно мало. Разве что их имели вишистские французские войска в Африке (в том числе на автомобильных установках), да в британские войска поступила незначительная партия калибра.303, закупленная в 1922–1923 гг. для испытаний.

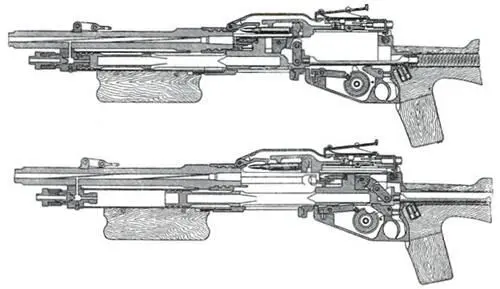

Схема устройства пулемета «Гочкис» М1923 с питанием из жесткой ленты.

Порядок разряжания

При магазинном питании. Отсоединить магазин, отвести назад рукоятку затворной рамы, осмотреть патронник. Отпустить рукоятку затворной рамы, нажать спусковой крючок.

При ленточном питании. Оттянуть защелку крышки ствольной коробки, открыть крышку вперед-вверх. Вынуть ленту с патронами вправо. Отвести назад рукоятку заряжания, осмотреть патронник. Отпустить рукоятку заряжания. нажать спусковой крючок.

Порядок неполной разборки

1. Разрядить пулемет.

2. При ленточном питании — открыть крышку и снять приемник.

3. Вынуть штифт затыльника, оттянуть затыльник назад и снять его.

4. Извлечь из ствольной коробки подвижную систему, снять соединительный стержень; вытолкнуть ось серьги, разъединить затвор, затворную раму, серьгу; отделить ударник.
