Из зенитных установок наиболее удачными считались спаренные R4 на тумбовой установке и R3b на тяжелой складной треноге, получившие наибольшее распространение, и счетверенные HLP4. В комплексированых установках использовались пулеметы с магазинным питанием. Спаренные установки ставились на грунт, монтировались на автомашинах, железнодорожных платформах, на судах, прицепах, снабжались механизмами горизонтального и вертикального наведения, пружинным уравновешивающим механизмом. На верхний станок крепились сидение для стрелка, подножки с раздельными педальными спусками для каждого пулемета, на кронштейне перед головой стрелка ставился коллиматорный прицел-корректор Ле-Приер (автоматически вносивший в углы наведения поправки на время полета пули). Масса установки R3b на треноге с пулеметами и прицелом составляла 375 кг. Спаренные французские ЗПУ использовались в ряде стран.

Счетверенная HLP4 весила вместе с пулеметами 1200 кг и использовалась в качестве стационарной или полустационарной, обеспечивала общий темп стрельбы 1800 выстр./мин. Установка монтировалась на круговом погоне, по бокам крепились сидения наводчиков по вертикали и горизонтали со своими прицелами и педальными спусками. Стрельба открывалась только при совпадении нажатия на педали, т. е. при совпадении правильной наводки по вертикали и горизонтали. Малая высота линии огня повышала меткость стрельбы. Заряжание пулеметов производилось одновременно одной большой рукояткой. Французские зенитные пулеметные установки были среди первых, имевших механизмы наведения с маховичками, что уменьшало ошибки и повышало скорость наведения. Использовались и довольно совершенные прицелы.

13.2-мм пулемет «Гочкис» 1930 г. ставился на легкие танки, на его основе создали и авиационный пулемет «Гочкис» 1934 г. с темпом стрельбы 450 выстр./мин.

13.2-мм пулемет «Гочкис» 1930 г. поставлялся в ряд стран, включая Грецию, Испанию, Польшу, Румынию, Югославию. В Японии он выпускался по лицензии под обозначением Тип 93. Под французский патрон 13,2x99 в Финляндии был разработан пулемет L-34 Лахти.

Разряжание пулемета в целом аналогично ручному пулемет) «Гочкис» Ml 922/26.

Порядок неполной разборки (для пулемета с ленточным питанием)

1. Разрядить пулемет.

2. Открыть крышку ствольной коробки, нажав ее защелку сверху затыльника.

3. Утопить задний конец направляющего стержня возвратно-боевой пружины (внизу затыльника), извлечь засов и отделить затыльник с возвратнобоевой пружиной.

4. Извлечь затворную раму с затвором, отделить затвор от рамы, вытолкнув ось серьги.

5. Извлечь из затвора ударник.

Сборку производить в обратном порядке.

Патрон 13,2-мм «Гочкис» (13,2x99)

Масса «тела» пулемета 39,7 кг

Длина «тела» пулемета 1460 мм

Длина ствола 992 мм

Масса ствола 14,0 кг

Длина нарезной части ствола 896 мм

Нарезы левосторонние

Начальная скорость пули 800 м/с

Темп стрельбы 450 выстр./мин

Боевая скорострельность.90-100 / 180–200 выстр./мин

Прицельная дальность (наземная стрельба) 3600 м

Масса снаряженной ленты (обоймы) на 15 патронов 2,0 кг

Масса пулемета на треножном станке 97 кг

Расчет 5–6 человек

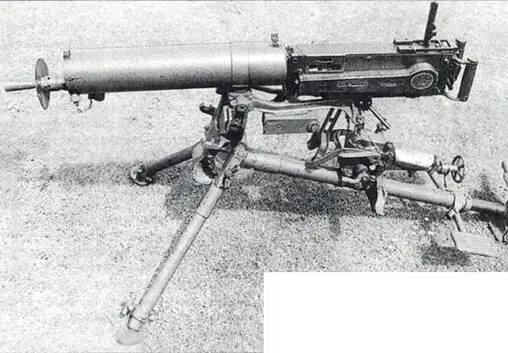

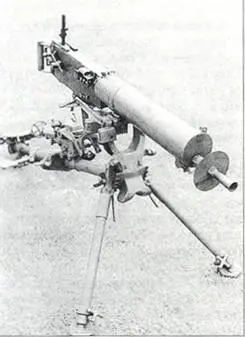

Китайский 7,92-мм станковый пулемет Тип 24 на треножном станке.

С 1900 по 1914 гг. Китай закупил пулеметы в Германии, в основном 7,92-мм MG.09 (коммерческая модификация MG.08, см. «ТиВ» № 2/2003). С началом японской агрессии в Маньчжурии в 1931 г. китайское правительство решило приступитъ к собственному производству, и в 1935 г. на вооружение приняли пулемет Тип 24, выполненный по типу MG.09 и выпускавшийся Мукденским арсеналом. Треножный станок также изготовили по типу германского модели 1916 г. с зенитной стойкой. Патронная коробка крепилась на короб справа по образцу MG.08/15. В 1937 г. выпустили 36000 таких пулеметов. Существовала и модификация с воздушным охлаждением ствола.

7,92-мм пулемет Тип 24 использовался гоминьдановской Национальной революционной армией (в 1941 г. пехотная дивизия этой армии имела по ш тату 36 станковых и 200 ручных пулеметов). затем и Народно-освободительной Армией Китая. В 1950–1953 гг. пулеметы поставлялись в Северную Корею, позднее попали и во Вьетнам, где часть их приспособили под советский патрон 7,62x54R.

Ограниченный собственный выпуск устаревшей системы не мог удовлетворить потребностей Китая в вооружении. В 1930-1940-е гг. закупались пулеметы в различных странах Европы (Чехословакии. Финляндии), в Канаде. Советский Союз только с 1937 по 1942 it. передал Китаю 14000 ручных и станковых пулеметов. Немало вооружения, включая пулеметы, поставили в Китай гоминьдановским войскам США.

Патрон 7,92-мм «маузер» (7,92x57)

Масса «тела» пулемета 23,81 кг

Длина «тела» пулемета 1220 мм

Начальная скорость пули 890 м/с

Темп стрельбы 300 выстр./мин

Питание холщовая лента на 250 патронов
