5. Снять цевье, отведя его назад и вниз.

6. Снять рукоятку заряжания, оттянуть ее назад и подав вправо.

7. Вывернуть регулятор из переднего патрубка газовой камеры.

8. Снять сошки.

9. Снять спусковую коробку, для чего повернуть рычажок штифта коробки вниз, вынуть его влево и отвести коробку вниз.

Сборку производить в обратном порядке.

Патрон различных калибров

Масса оружия без патронов

— 6,5-мм модификация 9,52 кг

— 8-мм модификация 12,0 кг

Полная длина оружия 1215 мм

Длина ствола 577 мм

Парезы 4 правосторонних

Начальная скорость пули 700 м/с (патрон 8x50,5R)

Прицельная дальность 2000 м

Эффективная дальность стрельбы 800 м

Система питания жесткая лента (кассета) на 15, 20,25 патронов

Масса ленты с 15 патронами 0,75 кг

Темп стрельбы 450–500 выстр./мин

Боевая скорострельность до 150 выстр./мин

Масса станка 10,0 кг

К 1940 г. во французской армии оставался станковый пулемет «Гочкис» (см. «ТиВ» № 2/2003, с. 23–25). Хотя он нес обозначение М1е 1914/25, сам пулемет остался неизменным. В 1925 г. к нему был принят лишь новый облегченный треножный станок с возможностью кругового обстрела. Сохранили и плохо подходящий для автоматического оружия 8-мм патрон «лебель», и систему питания, мало надежную при использовании гибкой металлической ленты и особенно подверженной деформациям жесткой ленты (кассеты). На пулемет мог крепиться металлический плечевой упор и призматический оптический прицел Краусса. Громоздкость «Гочкис» не смущала армию, готовившуюся к позиционной обороне и «методическим» наступлениям.

Использовались патроны с пулями D массой 12,53 г (патрон для автоматического оружия имел уменьшенный заряд пороха), тяжелой N (12,9 г) со свинцовым сердечником, бронебойной со стальным сердечником, трассирующей Т, зажигательной Р.

Четыре пулемета М1е 1914/25 «Гочкис» составляли взвод пулеметно-минометной роты пехотного батальона. На 1940 г. каждый пехотный полк французской армии имел по штату на 3000 человек 112 ручных и 48 станковых пулеметов — неплохое насыщение.

В Польше пулеметы «Гочкис» состояли на вооружении под обозначением Wz.1914, в варианте под 7,92-мм патрон «маузер» — Wz.1925, использовались в основном на танках и бронемашинах. При тяжелом стволе пулемет имел скорострельность до 380–400 выстр./мин, питание осуществлялось от ленты на 252 патрона. «Гочкис» М1с1914 имелись и в Испании.

Вермахт ограниченно использовал трофейные станковые «Гочкис» под обозначением MG.257 (f), есть упоминания об их применении под Ленинградом.

После войны станковый «Гочкис» не вернулся на службу во французскую армию, однако он продолжал эксплуатироваться в бывших французских колониях.

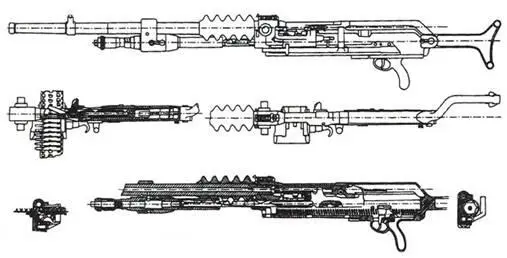

Схема устройства пулемета М1е1914 «Гочкис».

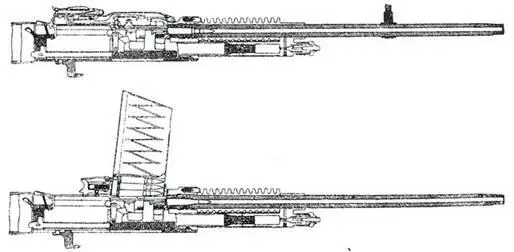

Схема устройства крупнокалиберного пулемета М193 °CА «Гочкис»: вверху — с ленточным питанием: внизу — с магазинным питанием.

Германские солдаты на стационарном посту, оснащенном трофейными станковыми пулеметом М1е1914 «Гочкис» (MG.257(t)) и танком «Рено» FT. 1943 г.

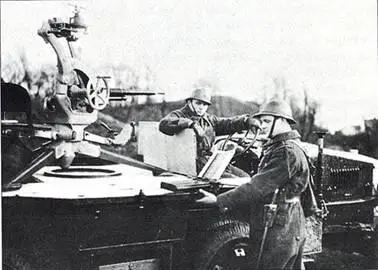

Одинарная 13.2-мм зенитная установка на шасси VPR2 «Берлие». Видны прицел-корректор и способ снаряжения коробчатых магазинов.

Крупнокалиберными пулеметами французы занялись среди первых, но 11-мм пулемет М1е1917 «Баллун» («Гочкис») получился не слишком удачным, да и требования к такому оружию быстро менялись. К концу 1920-х гг. «Гочкис» разработала новый 13,2-мм пулемет на основе ручного пулемета «Гочкис» М1922 с элементами конструкции станкового М1е1914. Этот пулемет известен также как М193 °CА (Contre avions — зенитный). Он был не единственным претендентом, скажем, завод «Пюто» в это же время и для тех же целей предлагал 20-мм двадцатиствольную пушку.

13,2-мм пулемет «Гочкис» М193 °CА с питанием от жесткой ленты на треножном зенитном станке.

Спаренная 13,2-мм зенитная пулеметная установка R4 на шасси полугусеничного транспортера Р19.

Автоматика имела газовый двигатель, газовый регулятор изменял объем газовой камеры. Ствол соединялся со ствольной коробкой резьбой, снабжался радиатором с поперечными ребрами, мог крепиться конический пламегаситель. Запирание канала сгвола производилось с помощью каина, связанного с затворной рамой шарнирной серьгой. Выстрел производился с заднего шептала. Шептало, удерживавшее затворную раму за боевой взвод, было передней частью качающегося спускового рычага, смонтированного в затыльнике, головка спускового рычага выступала между рукоятками управления. Рукоятка заряжания находилась справа. Извлечение стреляной гильзы из патронника производилось выбрасывателем затвора, удаление за пределы оружия — рычажным отражателем, смонтированным в ствольной коробке. Бронебойная пуля массой 52 г пробивала на дальности 200 м стальную броню толщиной 30 мм, бронебойно-трассирующая (49,7 г) использовалась в основном для зенитной стрельбы.

Питание осуществлялось либо из жесткой ленты (обоймы) на 15 патронов, вставлявшейся справа, либо из вставлявшегося сверху коробчатого магазина на 30 патронов. Лента с 15 патронами весила около 2 кг. Подача жесткой ленты слева направо производилась рычажным механизмом, смонтированным в откидной крышке ствольной коробки и приводившимся в действие движущимся затвором. В варианте с магазинным питанием использовалась другая ствольная коробка, имелся останов, удерживавший затворную раму в заднем положении по израсходовании магазина. После установки снаряженного магазина останов автоматически отпускал раму. Секторный прицел насекался от 200 до 3600 м. Максимальная горизонтальная дальность стрельбы составляла 7000 м, досягаемость по высоте — 3000 м, наклонная дальность — 4500 м.

В зависимости от назначения пулемет ставился на легкий треножный станок для стрельбы по наземным целям с сидением на задней ноге, на полевой универсальный треножный станок или на специальную стационарную зенитную установку, одинарную или комплексированную. Универсальный треножный станок допускал круговой обстрел, углы вертикального наведения от 0 до +90 град., сидение для пулеметчика вращалось вместе с верхним станком (вертлюгом). Коробка пулемета образовывала со станком параллелограмм, позволявший стрелку не менять положение головы при всех углах возвышения. Станок был массивен и мало маневренным. Имелся также полевой колесный станок с раздвижными опорами и зенитной стойкой.
