В результате испытаний была получена дальность обнаружения самолетов на высотах более 3000 м РЛС самоходной огневой установки в автономном режиме работы от 65 до 77 км, которая на малых высотах (30-100 м) уменьшалась до 32–41 км. Вертолеты на малых высотах обнаруживались на удалении 21–35 км. В централизованном режиме работы из-за ограниченных возможностей выдающей целеуказания самоходной установки разведки и наведения 1С91М2 дальности обнаружения самолетов уменьшалась до 44 км для целей на высотах от 3 до 7 км и до 21–28 км на малых высотах.

Работное время самоходной огневой установки в автономном режиме (от обнаружения цели до пуска ЗУР) составило 24–27 с. Время заряжения и разряжения тремя ЗУР составило около 9 мин.

При стрельбе ЗУР 9М38 поражение самолетов, летящих на высотах более 3 км, обеспечивалось на дальности от 3,4 до 20,5 км, а на высоте 30 м — от 5 до 15,4 км. Зона поражения по высоте составила от 30 м до 14 км, по курсовому параметру — 18 км. Вероятность поражения самолета одной ЗУР 9М38 составила 0,70-0,93.

Комплекс был принят на вооружение в 1978 г. При этом было сочтено, что самоходная огневая установка 9А38 и ЗУР 9М38 являются средствами, лишь дополняющими состав ЗРК "Куб-М3". В результате комплекс получил название "Куб-М4" (2К12М4) взамен ранее предусматривавшегося "Бук-1". Производство самоходной огневой установки 9А38 было поручено Ульяновскому механическому заводу МРП, а ЗУР 9М38, после завершения ее испытаний — Долгопрудненскому машиностроительному заводу МАП, выпускавшему ранее ракеты 3М9. Комплексы "Куб-М4" поступили на вооружение танковых дивизий Сухопутных войск, значительно повысив эффективность их ПВО. При использовании ракет 9М38 взамен 3М9 верхняя граница зоны поражения повышалась с 7-12 до 14 км.

Совместные испытания комплекса "Бук" в полном заданном составе средств проводились с ноября 1977 г. по март 1979 г. на Эмбенском полигоне (начальник полигона В.В. Зубарев) под руководством комиссии во главе с Ю.Н. Первовым.

Размещенный на шасси ГМ-579 командный пункт 9С470 обеспечивал прием, отображение и обработку информации о целях, поступившей от станции обнаружения и целеуказания 9С18 и шести самоходных огневых установок 9А310, а также с вышестоящих КП, выбор опасных целей и распределение их между самоходными огневыми установками в ручном и автоматическом режимах, задание их секторов ответственности, отображение информации о наличии ЗУР, о литерах передатчиков подсвета самоходных огневых установок, о их работе по целям, о режимах работы станции обнаружения и целеуказания, организацию работы комплекса в условиях помех и применения противником противорадиолокационных ракет, документирование работы и тренировку расчета КП. Командный пункт обрабатывал сообщения о 46 целях на высотах до 20 км в зоне радиусом 100 км за цикл обзора станции обнаружения и целеуказания и выдавал на самоходные огневые установки до 6 целеуказаний с точностью 1° по азимуту и по углу места, 400–700 м — по дальности. Масса КП с боевым расчетом из 6 человек не превышала 28 т.

Трехкоординатная когерентно-импульсная станция обнаружения и целеуказания 9С18 ("Купол") сантиметрового диапазона с электронным сканированием луча в заданном секторе по углу места (30° или 40°) и механическим (круговым или в заданном секторе) вращением антенны по азимуту с помощью электропривода или гидропривода была предназначена для обнаружения и опознавания воздушных целей на дальностях до 110–120 км (45 км при высоте полета 30 м) и передачи информации о воздушной обстановке на КП 9С470.

Темп обзора пространства в зависимости от установленного сектора по углу места и наличия помех составлял от 4,5 до 18 с при круговом обзоре и от 2,5 до 4,5 с при обзоре в секторе 30°. Радиолокационная информация передавалась по телекодовой линии на КП 9С470 в объеме 75 отметок за период обзора (4,5 с). Среднеквадратические ошибки (СКО) измерения координат целей составляли: не более 20' — по азимуту и по углу места, не более 130 м — по дальности, разрешающая способность по дальности не хуже 300 м, по азимуту и по углу места — 4°.

Для защиты от прицельных помех использовалась перестройка несущей частоты от импульса к импульсу, от ответных — то же и бланкирование интервалов дальности по каналу автосъема, от несинхронных импульсных — смена наклона линейно-частотной модуляции и бланкирование участков дальности. При шумовых заградительных помехах самоприкрытия и внешнего прикрытия заданных уровней станция обнаружения и целеуказания обеспечивала обнаружение самолета-истребителя на дальности не менее 50 км. Станция обеспечивала проводку целей с вероятностью не ниже 0,5 на фоне местных предметов и в пассивных помехах при помощи схемы селекции движущихся целей с автокомпенсацией скорости ветра. Защита станции от противорадиолокационных ракет достигалась путем программной перестройки несущей частоты за 1,3 с, перехода на круговую поляризацию зондирующих сигналов или в режим прерывистого излучения (мерцания).

В состав станции входили антенный пост, состоящий из отражателя усеченного параболического профиля, облучателя в виде волноводной линейки, обеспечивающей электронное сканирование луча в угломестной плоскости, поворотного устройства, устройства сложения антенны в походное положение: передающее устройство (со средней мощностью до 3,5 кВт); приемное устройство (с коэффициентом шума не более 8) и другие системы.

Вся аппаратура станции располагалась на доработанном самоходном шасси "объект 124" семейства СУ-100П. Отличие гусеничной базы станции обнаружения и целеуказания от шасси других боевых средств ЗРК "Бук" определялось тем, что РЛС "Купол" была изначально задана в разработку вне состава конкретного ЗРК, как средство обнаружения дивизионного звена ПВО СВ.

Время перевода станции из походного положения в боевое составляло не более 5 мин, а из дежурного режима в рабочий — не более 20 с. Масса станции с расчетом из 3 человек — не более 28,5 т.

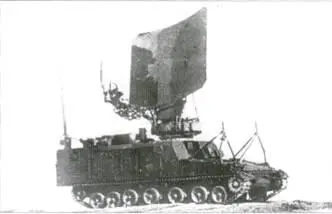

PJ1C обнаружения и целеуказания 9С18 ("Купол") ЗРК "Бук"

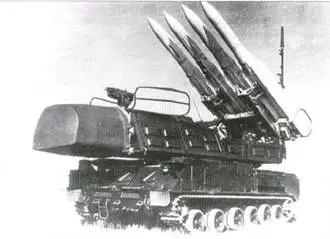

Самоходная огневая установка 9А310 с ЗУР 9М38 ЗРК "Бук"

Самоходная огневая установка 9А310 по своему предназначению и устройству отличалась от самоходной огневой установки 9А38 ЗРК "Куб-М4" ("Бук-1") тем, что с помощью телекодовой линии сопрягалась с КП 9С470 и пуско-заряжающей установкой 9А39, а не с разработанными для ЗРК "Куб" самоходами 1С91 М3 и 2П25МЗ. Кроме того, на пусковом устройстве самоходной огневой установки 9А310 располагались не три, а четыре ЗУР 9М38. Применение ракет семейства 3М9 не обеспечивалось. Время перевода из походного положения в боевое было не более 5 мин., из дежурного режима в рабочий (например, после смены позиции с включенной аппаратурой) — не более 20 с. Заряжение самоходной огневой установки 9А310 четырьмя ЗУР с пуско-заряжающей установки осуществлялось за 12 мин, а с транспортной машины — за 16 мин. Масса самоходной огневой установки с боевым расчетом из 4 человек не превышала 32,4 т., длина — 9,3 м, ширина — 3,25 м, высота — 3,8 м.
