Самоходная огневая установка 9А310М1, по сравнению с установкой 9А310, обеспечивает обнаружение и захват цели на автосопровождение на больших дальностях (на 25–30 %), до 85 км, а сопровождения — до 75 км.

В комплексе используется более совершенная станция обнаружения и целеуказания 9С18М1 ("Купол-М1") с плоской угломестной ФАР, размещенная на самоходном гусеничном шасси ГМ-567М, однотипном с другими машинами дивизиона. Длина станции обнаружения и целеуказания 9,59 м, ширина — 3,25 м, высота -3,25 м (8,02 м в рабочем положении), масса — 35 т.

В комплексе "Бук-М1" предусмотрены эффективные организационные и технические мероприятия по защите от противорадиолокационных ракет. Боевые средства комплекса "Бук-М1" взаимозаменяемы с однотипными боевыми средствами ЗРК "Бук" без их доработок, штатная организация боевых формирований и технических подразделений аналогичны с комплексом "Бук".

В состав технологического оборудования комплекса входят:

— 9В95М1Э — машина автоматизированной контрольно-испытательной подвижной станции на ЗиЛ-131 и прицепе

— 9В883 и 9В884 — машины ремонтного и технического обслуживания самоходной огневой установки и командного пункта наУрал-43203-1012

— 9В894 — машина ремонтно-технического обслуживания станции обнаружения целей на Урал-43203-1012

— 9В881Э — машина технического обслуживания Урал-43203-1012

— 9Т229 — транспортная машина для 8 ЗУР (или 6 контейнеров с ЗУР) на КрАЗ-255Б

— 9Т31М — автокран

— 9Т318 — комплект технологического оборудования

— МТО-АТГ-М1 — мастерская техобслуживания на ЗиЛ-131

— УКС-400В — компрессорная станция

Комплекс "Бук-М1" был принят на вооружение войск ПВО СВ в 1983 г., и его серийное производство было налажено в кооперации предприятий промышленности, ранее выпускавших средства ЗРК "Бук".

В 1983 г. под наименованием "Ганг" была создана модификация комплекса семейства "Бук", предназначенная к поставкам за рубеж. Судя по справочнику Jane's Land Air defense, ЗРК поставлялись в Болгарию, Сирию, Югославию.

Как указано в юбилейном издании "Московский НИИ "Агат", выпущенном в 2001 г. (стр.26), разработка комплекса 9К317 была начата по тому же Постановлению 1979 г., что и "Бук-М-1". Предусматривалось создание моногоканального ЗРК, способного обстреливать 4 и сопровождать 8 целей. Для этого вводилась РЛС с ФАР, прерывистый режим подсвета. В ходе работ пришлось отказаться от использования БЦВМ "Алиса" из-за ее малой надежности. Тем не менее в 1984 г. первая ГСН была доставлена на полигон. Государственные испытания 9К317 велись на полигоне Эмба одновременно с работами по С-300В.

При испытаниях в составе ЗРК "Бук-М2" в 1987 г. имели место сбои работы бортового вычислителя из-за отказов в схеме формирования сигналов для ГСН в аппаратуре стартовой автоматики. Государственные испытания прошли в 1988 г., а 1990 г. комплекс приняли на вооружение.

Согласно рекламному проспекту ГП "НИИП им. В.В. Тихомирова" коллективом этой организации в 1990 г. успешно завершена разработка ЗРК "Урал".

Судя по материалам, неоднократно представлявшимся на различных международных выставках применительно к ЗРК "Урал", помимо применения усовершенствованных ракеты и самоходной огневой установки 9А317 с фазированной антенной решеткой, обеспечивающей одновременную работу по 4 целям, предусматривается введение в состав комплекса нового средства — РЛС подсвета целей и наведения ракет 9С36 с размещением антенны в рабочем положении на высоте до 21 м с использованием телескопического устройства.

С внедрением РЛС подсвета целей и наведения существенно расширяются боевые возможности комплекса по поражению низколетящих целей, в частности, современных крылатых ракет.

Возможны варианты комплектации комплекса, включающие КП и огневые секции двух типов:

— четырех секций, каждая из которых включает по одной усовершенствованной самоходной огневой установке, несущей по 4 ЗУР и способной за счет применения фазированной антенной решетки обеспечить одновременный обстрел до 4 целей, и по одной пуско-заряжающей установке с 8 ЗУР;

— двух секций, каждая из которых включает по одной РЛС подсвета и наведения, также способной обеспечить одновременный обстрел до 4 целей, и по две пуско-заряжающих установки с 8 ЗУР на каждой.

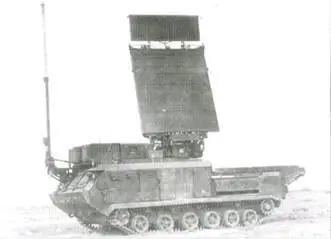

РЛС обнаружения и целеуказания 9С18М1 ("Купол-М1") ЗРК "БУК-М1"

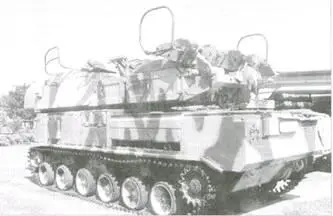

Самоходная огневая установка 9А310М1 ЗРК "БУК-М1"

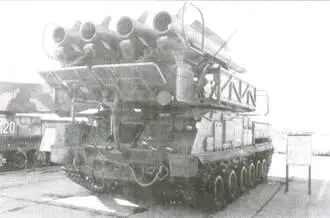

Пуско-заряжающая установка 9А39М1 с ЗУР 9М38М1 ЗРК "Бук-М1"

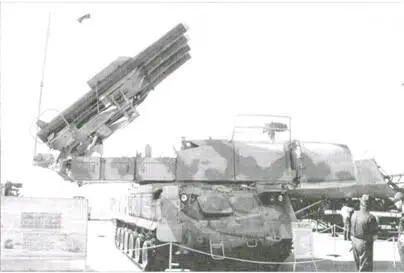

Самоходная огневая установка 9А310М1 с ракетами 9М317

Комплекс разрабатывался в двух вариантах — подвижный на гусеничных машинах семейства ГМ-569 по типу примененных в предыдущих модификациях комплекса "Бук", а также перевозимый на автопоездах с полуприцепами и автомобилями КрАЗ. В последнем варианте при некотором снижении стоимости ухудшаются показатели проходимости, а время развертывания ЗРК с марша возрастает с 5 до 10–15 мин.

Проводились работы и по дальнейшему совершенствованию комплексов семейства "Бук". В частности, судя по изданию "Московский НИИ "Агат", в 1990 г. начата разработка ГСН 9Э432 для комплекса "Бук-МЗ". Были выпущены технические задания, начата разработка ряда блоков ГСР.

Однако сложившаяся к тому времени политико-экономическая обстановка в стране практически исключала развертывание массового производства ЗРК "Бук-М2", равно как и обеспечение финансирования создания еще более совершенных образцов.

Более реальным представлялся путь модернизации уже поступивших в войска ЗРК "Бук-М1" с внедрением отдельных элементов комплекса "Бук-М2".

Кооперацией предприятий во главе с "НИИП им. В.В. Тихомирова" в 1994–1997 гг. была проведена работа по созданию ЗРК "Бук-М1-2". За счет применения новой ракеты 9М317 и модернизации других средств комплекса впервые обеспечена возможность поражения тактических БР типа "Ланс" и авиационных ракет на дальностях до 20 км, элементов высокоточного оружия, надводных кораблей на дальностях до 25 км, а также с использованием специальных траекторий и измененной методики захвата целей, кораблей и наземных целей (самолетов на аэродромах, пусковых установок, крупных командных пунктов) на дальностях до 15 км. Расширенные возможности комплекса подтверждены успешными пусками по стоящему в 12 км от берега тральщику проекта 266 и по Ту-16 на стоянке на удалении 5–7 км от ЗРК. Повышена эффективность поражения самолетов, вертолетов и крылатых ракет. Границы зон поражения увеличены до 45 км по дальности и до 25 км по высоте. В новой ракете предусматривается использование инерциапьно-корректируемой системы управления с полуактивной радиолокационной ГСН с наведением по методу пропорциональной навигации. Стартовая масса ракеты составила 710–720 кг при массе боевой части 50–70 кг.
