Размещенная на шасси ГМ-577 пуско-заряжающая установка 9А39 предназначалась для перевозки и хранения восьми ЗУР (по 4 на пусковом устройстве и на неподвижных ложементах), пуска 4 ЗУР, самозагрузки своего пускового устройства четырьмя ЗУР с ложементов, самозаряжания восемью ЗУР с транспортной машины (за 26 мин), с грунтовых ложементов и из транспортных контейнеров, заряжения и разряжения самоходной огневой установки четырьмя ЗУР. Таким образом, пуско-заряжающая установка ЗРК "Бук" объединяла функции транспортно-заряжающей машины и самоходной пусковой установки комплекса "Куб". В состав пуско-заряжающей установки помимо пускового устройства с силовым следящим приводом, крана и ложементов входили цифровая вычислительная машина, аппаратура навигации, топопривязки и ориентирования, телекодовой связи, энергообеспечения и агрегатов электропитания. Масса установки с боевым расчетом из 3 человек — не более 35,5 т, длина — 9,96 м, ширина — 3,316 м, высота — 3,8 м.

Командный пункт комплекса принимал с КП зенитной ракетной бригады "Бук" (АСУ "Поляна-Д4) и со станции обнаружения и целеуказания информацию о воздушной обстановке, обрабатывал ее и выдавал целеуказания на самоходные огневые установки для поиска и захвата на автосопровождение целей. При входе целей в зону поражения производился пуск ЗУР. Наведение ракет производилось по методу пропорциональной навигации, обеспечивающему высокую точность наведения на цель. При подлете к цели ГСН выдавала команду на ближнее взведение на радиовзрыватель, который при сближении с целью на расстояние 17 м по команде подрывал боевую часть. При несрабатывании радиовзрывателя ЗУР самоликвидировалась. По сравнению с ЗРК "Куб-М3" и "Куб-М4" комплекс "Бук" имел более высокие боевые и эксплуатационные характеристики и обеспечивал:

— одновременный обстрел дивизионом до шести целей, а при необходимости — выполнение до шести самостоятельных боевых задач при автономном использовании самоходных огневых установок;

— большую надежность обнаружения целей за счет организации совместного обзора пространства станцией обнаружения и целеуказания и шестью самоходными огневыми установками;

— повышенную помехозащищенность за счет применения бортового вычислителя ГСН и специального вида сигнала подсвета;

— большую эффективность поражения цели за счет повышенного могущества боевой части ЗУР.

По результатам стрельбовых испытаний и моделирования было определено, что ЗРК "Бук" обеспечивает обстрел неманеврирующих целей, летящих со скоростью до 800 м/с на высотах от 25 м до 18 км, на дальностях от 3 до 25 км (до 30 км при скорости целей до 300 м/с) при курсовом параметре до 18 км с вероятностью поражения одной ЗУР, равной 0,7–0,8. При стрельбе по целям, маневрирующим с перегрузками до 8 ед., вероятность поражения снижалась до 0,6.

Высокие характеристики комплекса "Бук" позволили использовать его не в дивизионном, а в армейском звене организационной структуры войск, заменяя им не ЗРК "Куб", а более дальнобойные — "Круг".

Организационно ЗРК "Бук" сводились в зенитные ракетные бригады, в которые входили: КП (пункт боевого управления бригады из состава АСУ "Поляна-Д4"), четыре зенитных ракетных дивизиона со своими КП 9С470, станцией обнаружения и целеуказания 9С18, взводом связи и тремя зенитными ракетными батареями с двумя самоходными огневыми установками 9А310 и одной пуско-заряжающей установкой 9А39 в каждой, а также подразделения технического обеспечения и обслуживания. Каждый дивизион мог одновременно обстреливать до 6 целей, используя до 36 полностью боеготовных ракет при 12 резервных.

В состав технических средств комплекса входили: машина техобслуживания 9В881, машины ремонта и техобслуживания (9В883, 9В884,9В894), автоматизированная контрольно-испытательная подвижная станция (АКИПС) 9В95, транспортная машина 9Т229 с комплектом технологического оборудования 9Т319, автокран 9Т31М и другие средства.

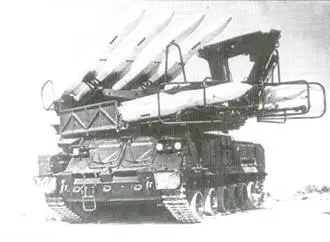

Пуско-заряжающая установка 9А39 с ЗУР 9М38 ЗРК "Бук"

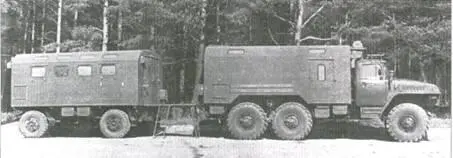

Командно-штабная машина пункта боевого управления зенитной ракетной бригады С-300В или "Бук" — АСУ 9С52 ("Поляна-Д4")

Управление зенитной ракетной бригадой "Бук" должно было осуществляться с КП ПВО армии.

Комплекс "Бук" был принят на вооружение войск ПВО СВ в 1980 г. Серийное производство боевых средств ЗРК "Бук" было освоено в кооперации, задействованной для комплекса "Куб-М4". Новые средства — станции обнаружения и целеуказания 9С18, самоходные огневые установки 9А310 и КП 9С470 — выпускались на Ульяновском механическом заводе МРП, пуско-заряжающие установки 9А39 — на Свердловском машиностроительном заводе им. М.И. Калинина МАП.

В соответствии с Постановлением ЦК КПСС и СМ СССР от 30 ноября 1979 г. была проведена модернизация ЗРК "Бук" с целью повышения его боевых возможностей, защищенности его радиоэлектронных средств от помех и противорадиолокационных ракет.

Ракета 9М38М1 разрабатывалась ОКБ Долгопруднененского НПП (генеральный директор Г.П. Ежов, главный конструктор B.i i Эктг в). Обеспечена большая дальность полета, повышена длительное;ь инерционного участка, улучшена точность наведения на маневрирующую цель. Предусмотрена лучшая адаптация головки самонаведения 9Э50М1 к условиям полета, помеховой обстановке, типу обстреливаемой цели. Для этого разработана и введена в состав усовершенствованной самоходной огневой установки система распознавания типа цели (самолет, баллистическая ракета, вертолет) с вероятностью не ниже 0,6 с передачей соответствующей информации на радиовзрыватель ЗУР для обеспечения оптимального момента подрыва боевой части.

В результате испытаний, проведенных с февраля по декабрь 1982 г. под руководством комиссии во главе с Б.М. Гусевым на Эмбенском полигоне (начальник — В.В. Зубарев), было установлено, что модернизированный комплекс "Бук-М1" по сравнению с ЗРК "Бук" обеспечивает большую зону поражения самолетов, способен сбивать крылатые ракеты ALCM с вероятностью поражения одной ЗУР не ниже 0,4, вертолеты "Хью-Кобра" — с вероятностью 0,6–0,7, а также зависающие вертолеты — с вероятностью 0,3–0,4 на дальности от 3,5 до 6-10 км.

Радиолокатор использует 72 литерных частоты подсвета (вместо 36), что способствует повышенной защищенности от взаимных и преднамеренных помех.

Командный пункт 9С470М1 по сравнению с КП 9С470 обеспечивает одновременный прием информации от собственной станции обнаружения и целеуказания и о шести целях от пункта управления ПВО мотострелковой (танковой) дивизии или от КП ПВО армии, а также комплексную тренировку всех расчетов боевых средств ЗРК.
