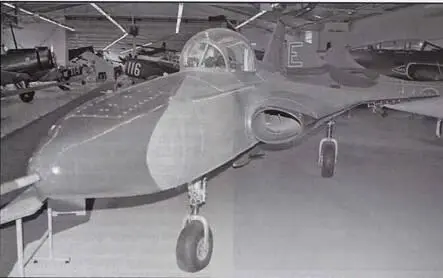

Внешний вид Littdraken меняйся три роза Изменения коснулись конструкции - фото 74

Внешний вид "Littdraken" меняйся три роза. Изменения коснулись конструкции крыла и конфигурации воздухозаборников. Вариант с укороченными каналами воздухозаборников получил обозначение Saab 210В. Именно в таком виде уникальная машина сохранилась до наших дней и сейчас находится в музее ВВС Швеции в Линчепинге

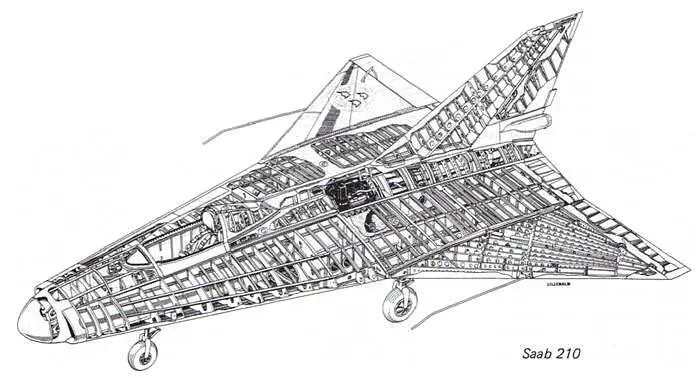

Постройка прототипов Революционная для своего времени конструкция самолета - фото 75
Постройка прототипов

Революционная для своего времени конструкция самолета, оснащенного автоматизированной системой управления, потребовала проведения широкой программы испытаний и постройки нескольких прототипов.

Первый прототип 35-1 под управлением Бенгта Олофа поднялся в воздух 25 октября 1955 года. Но самолете был установлен двигатель RM5A (Rolls Royce Avon Mk 21, выпускаемый по лицензии фирмой Svenska Flygmotor) без форсажной камеры. 26 января 1956 года прототип 35-1, оснащенный более мощным двигателем Rolls Royce Avon Mk 43, впервые достиг скорости звука в горизонтальном полете. Правда, вскоре самолет получил повреждения при аварийной посадке и на несколько месяцев выбыл из строя.

Прототип 35-2, оснащенный двигателем Rolls Royce Avon Mk 46 с форсажной камерой, совершил первый полет в марте 1956 года, но тоже получил повреждения и был отправлен в ремонт. Бенгт Олоф при попытке выпустить тормозной парашют ошибочно убрал шасси. Это являлось следствием недостаточно продуманного с точки зрения эргономики расположения органов управления, которые вскоре переделали.

13 сентября 1956 начались полеты на третьем прототипе 35-3, который получил пушечное вооружение и был оснащен двигателем Rolls Royce Avon Mk 46 с форсажной камерой. В дальнейшем к программе испытаний присоединились отремонтированные машины 35-1 и 35-2 и два новых прототипа 35-4 и 35-5.

Четвертый прототип 35-4 взлетел 4 июля 1958 года и отличался установкой нового фонаря кабины пилота, двигателя RM6B (первый построенный по лицензии Avon Mk 48) и измененной хвостовой частью фюзеляжа.

Прототип 35-5 совершил свой первый полет 15 февраля 1958 года и явился эталоном для серийных самолетов J 35А. После завершения программы испытаний 35-5 был модернизирован до уровня J 35В, в 1966 году передан в музей ВВС Швеции в Линчепинге.

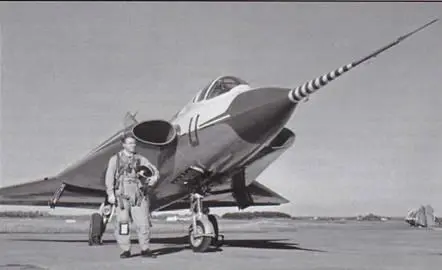

Прототип 351 Red U совершил первый полет 25 октября 1955 года На самолете - фото 76

Прототип 35-1 "Red U" совершил первый полет 25 октября 1955 года. На самолете еще не установлено пушечное вооружение. (SFF Photo archive)

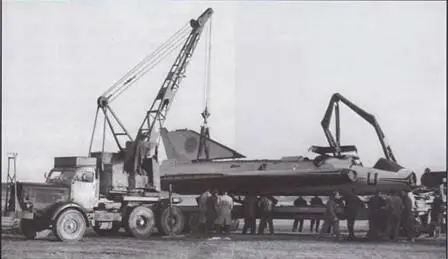

19 апреля 1956 года пилот К Фернберг совершил вынужденную посадку на прототипе - фото 77

19 апреля 1956 года пилот К. Фернберг совершил вынужденную посадку на прототипе 35-1 с убранным шасси ($FF Photo archivej

J 35A "Адам" Первый серийный вариант

После успешных испытаний прототипов было принято решение о начале производства первого серийного варианта истребителя, получившего обозначение J 35А (J означает Jakt — истребитель, А или Adam — первый вариант) и собственное имя Draken.

Инновационные решения, заложенные в конструкции "Дракена", позволили создать выдающийся для своего времени самолет. Стали очевидны все преимущества выбранной компоновочной схемы. Конструкторам удалось создать легкий и компактный планер со сравнительно небольшой нагрузкой на крыло и оптимизированный для полета на трансзвуковых скоростях. В достаточно толстой корневой части крыла были размешены каналы воздухозаборников, 2240 литров топлива, механизмы шасси и две 30 мм пушки Aden с боезапасом по 90 снарядов. Установка на небольшой самолет мощного двигателя со статической тягой 4890 кг (тяга на форсаже 6804 кг) позволила достигнуть максимальной скорости М=1,8 и скороподъемности около 200 м/сек.

Всего было выпущено 90 самолетов J 35А, из которых три были предсерийными машинами. Весной 1960 года на вооружение Flugvapnet (ВВС Швеции) поступил первый J 35А (серийный номер 35002 — самолеты шведских ВВС имели пятизначные серийные номера, первые две цифры в котором означали тип самолета. Для Saab 35 использовались серийные номера 35XXХ, для Saab 37 — 37XXХ и т. д.). Серийные машины до номера 35065 оснащались двигателями RM6B с форсажной камерой ЕВК 65 (тип 65). Увеличить статическую тягу на 300 кг и существенно улучшить летные характеристики самолета позволила установка новой форсажной камеры. Внешне улучшенный вариант, обозначенный 35А2, отличался удлиненной хвостовой частью фюзеляжа. Ранние варианты J 35А получили обозначение 35А1 и неофициальное название "короткохвостый Дрокен".

Самолеты J 35А до серийного номера 35040 не оснащались радиолокатором и системой управления оружием. Боевая эффективность таких машин была невысокой, в таком виде они использовались для подготовки пилотов и наземных технических служб. Начиная с серийного номера 35041, бортовое электронное оборудование включало радиолокатор PS-02/A, интегрированный с системой управления оружием S6, КВ-УКВ радиооборудование, радиовысотомер, транспондер, систему опознавания "свой-чужой" PN-793/A и автопилот Lear-14.

В целом, новый самолет оправдал самые смелые ожидания конструкторов и полностью соответствовал требованиям военных. Saab J 35А оказался очень экономичным с точки зрения стоимости производства и затрат на эксплуатацию. Анализ данных показал, что его эксплуатационные характеристики и боевая эффективность вполне сравнимы с более дорогими и тяжелыми иностранными истребителями подобного назначения. Одной из особенностей "Дракена" является то, что он был спроектирован с учетом обеспечения высокой эксплуатационной готовности при минимальном техническом обслуживании.

Наиболее важные особенности конструкции и систем самолета с точки зрения технического обслуживания:

— большое количество эксплуатационных лючков для облегчения доступа к оборудованию;

— широкое использование модульных сменных блоков;

— возможность замены электронных блоков и других узлов без дополнительной регулировки после установки;

— доступность всех основных узлов для обслуживания без использования платформ и стремянок;

— применение централизованной системы заправки самолета топливом под давлением.

С другой стороны, освоение столь революционного самолета неизбежно связано с выявлением дефектов и "детских болезней". Отмечалась необходимость внесения изменений в систему управления самолетом. Некоторые вопросы требовали незамедлительного решения. К примеру, возникновение самопроизвольных колебаний по тангажу и чрезмерноя чувствительность ручки управления делали самолет недоступным для пилотов средней квалификации. К моменту начала производства J 35А программа испытаний на штопор не была завершена, и пилотам еще предстояло столкнуться с "драконьим" нравом нового самолета.
