В силу технологических ограничений корпус двигателя состоял из двух соединенных муфтой стальных труб. Топливный заряд также состоял из двух полузарядов суммарной массой 18,7 кг. Как и на МД-20, сопловой блок двигателя включал 7 конических сопел.

Были разработаны проекты боевых машины на базе СУ-100П с 30 направляющими (масса — 24 т) и ЯМЗ-214 (в дальнейшем — КрАЗ-214) с 60 направляющими Длительность залпа составляла 10–12 секунд. Скорость боевой машины достигала 40 км/ час. По расчетным данным, подтвержденным результатами испытаний зенитной модификации реактивного снаряда, максимальная дальность по наземным целям должна была составить 20,5 км, кучность в направлении стрельбы — 1/200, по боковому направлению — 1/120 от дальности пуска.

Залп 60 реактивных снарядов с одной боевой машины не имел себе равных среди когда-либо созданных систем, но выЬор в качестве базового шасси автомобиля КрАЗ представлялся не вполне удачным — эта дорогая машина не находилась в массовом производстве. Поэтому была проработана и боевая машина на базе ЗиС-151 с 22 направляющими. Даже в этом варианте число реактивных снарядов в полтора раза превышало соответствующий показатель БМ-14, а дальность их пуска вдвое превосходила М-140Ф.

Однако перспективная работа по созданию полевой реактивной системы на базе «Стрижа» не была завершена. Вскоре последовала ликвидация ГС НИИ-642 как самостоятельной организации, связанная с присоединением к коллективу В.Н, Челомея с переходом на тематику корабельных крылатых ракет. Правда, как сам А.Д. Надирадзе, так и ряд его ведущих сотрудников вскоре перевелись в НИИ-1, но там они не продолжили традиционную для этой организации работу по реактивным системам залпового огня, а занялись решением другой, намного более сложной задачи — созданием твердотопливных управляемых баллистических ракет оперативно-тактического, а затем и стратегического назначения.

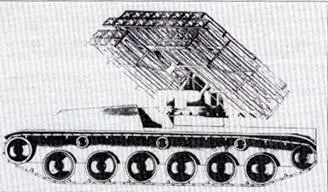

Боевая машина на базе СУ-100П с 30 направляющими (проект)

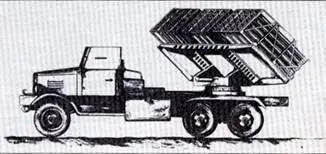

Боевая машина на базе автомобиля ЯМЗ-214 С 60 направляющими (проект)

Но работы по созданию новой полевой реактивной системы залпового огня нашли продолжение в другой организации — тульском НИИ-147, созданном по приказу Наркома боеприпасов № 276 от 24 июля 1945 г. для решения задач технологического обеспечения массового производства гильз обычных артиллерийских выстрелов. В ходе работ этой организацией было освоено изготовление гильз посредством операции глубокой вытяжки. Эта новая технология обеспечивала и производство более толстостенных и прочных оболочек, которыми являются камеры сгорания двигателей реактивных снарядов. К этому времени сложилась благоприятная обстановка для перехода НИИ-147 от решения частной задачи — технологического обеспечения производства боеприпасов к более сложной и комплексной — разработке реактивной системы залпового огня. Этому способствовало и некоторое ослабление конкуренции. Как раз в эти годы другая организация, ранее добившаяся несомненных успехов в создании реактивных систем залпового огня и, по сути, монополизировавшая их разработку — НИИ-1, — в свою очередь поднялась на следующую, более высокую ступень в иерархии конструкторских бюро оборонных отраслей, перейдя к разработке управляемых баллистических ракет.

Работы в НИИ-147 были начаты под руководством А.Н. Ганичева в инициативном порядке еще в 1957 г. Спустя два года их проведение было поддержано приказом Председателя госкомитета по оборонной технике от 24 февраля 1959 г., а еще через год — Постановлением Правительства от 30 мая 1960 г. № 578–236. Основные требования заказчика были сведены в тактико-технических требованиях № 0010044, утвержденных 10 октября 1960 г.

Разработка полевой дивизионной реактивной системы «Град» в целом и реактивного снаряда М-210Ф поручалась НИИ-147, порохового заряда двигателя — НИИ-6, боевой части — ГСКБ-47, боевой машины — СКБ-203.

Разрабатываемое изделие по конструктивной схеме и основным характеристикам, в том числе по максимальной дальности, массе и габаритам, было весьма близко к РЗС-115. Массовые показатели топливного заряда и наполнения боевой части возросли пропорционально увеличению площади миделя при росте калибра реактивного снаряда со 115 до 122 мм — величины, более традиционной для отечественных артиллерийских снарядов.

Но при этом в конструкцию реактивного снаряда было внесено важнейшее новшество — раскрываемое при старте оперение. Само по себе оно не было изобретением тульских конструкторов. Известно, что в годы Второй мировой войны немцы довольно широко применяли ракету R-4M, многочисленные удлиненные перья стабилизаторов которой в сложенном положении занимали пространство вокруг специально удлиненного сопла двигателя, а после выхода ракеты из пускового устройства откидывались назад, образуя своего рода подобие прутьев веника. Однако такая конструкция требовала искусственного удлинения сопла ракеты, тем самым увеличивая ее вес и габариты. В конструкции ракеты системы «Град» была принята другая схема. Перо стабилизатора было выполнено не плоским, а в форме сектора цилиндра, изогнутым при виде спереди по дуге с радиусом, близким к половине диаметра ракеты. Разработчики именовали такую форму «вороньим крылом». В сложенном положении поверхности стабилизаторов как бы продолжали цилиндр корпуса двигателя ракеты. Раскрытие блока стабилизаторов, до старта удерживаемых кольцом, осуществлялось пружинным механизмом. В раскрытом положении лопасти стабилизатора были повернуты на 1" по отношению к плоскости, проходящей через продольную ось реактивного снаряда, что обеспечивало закрутку относительно данной оси для осреднения влияния эксцентриситетов тяги и центра масс.

Разумеется, как всякое техническое решение, применение раскрываемого оперения было связано с решением ряда проблем. В частности, сам процесс раскрытия осуществлялся не одновременно по всем лопастям стабилизатора. При этом в движение реактивного снаряда вносились дополнительные возмущения в самом начале его разгонного участка, что могло привести к недопустимому ухудшению кучности. Для устранения этих логически вполне мотивированных возражений против нового технического решения оно было опробовано в деле. На полигоне под Нижним Тагилом провели сравнительные стрельбы двух вариантов опытных пусковых установок на базе переделанных БМ-14 — для снарядов со стационарным и с раскрываемым оперением. Существенных отличий по кучности не наблюдалось, что позволило принять для дальнейшей разработки вариант с раскрываемым оперением и скомпоновать компактную пусковую установку с трубчатыми направляющими, практически полностью использовав грузоподъемность шасси. Разумеется, при этом потребовалось обеспечить высокую точность изготовления трубчатой направляющей и сохранения ее формы при сборе пакета направляющих. Трубчатые направляющие применялись и ранее в пусковых установках турбореактивных снарядов, но там технологические задачи упрощались малой длиной как направляющих, так и снарядов. Для пусковой «Града» заданная форма направляющей должна была обеспечиваться с точностью 0,5 мм на длине около 3 м.
