Впервые примененный на реактивной системе залпового огня электропривод обеспечивал скорости наведения до 5°/с по вертикали и до 7°/с по горизонтали. При необходимости допускалось и ручное наведение, которое осуществлялось намного медленнее. Торсионный уравновешивающий механизм представлял собой два пакета пружин, работающих на кручение. Длина боевой машины в походном положении составляла 7,35 м, ширина — 2,4 м, высота — 3,09 м, масса (без боекомплекта) — 10, 87 т, а в боевом положении -13,7 т.

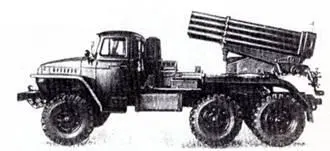

БМ-21 (вид слева)

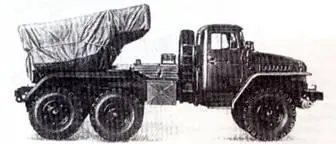

БМ-21 в походном положении

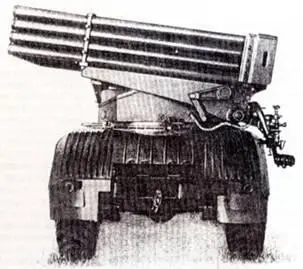

БМ-21 (вид сзади)

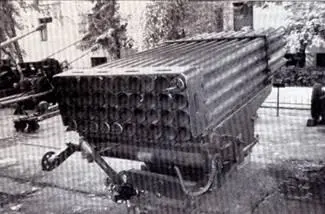

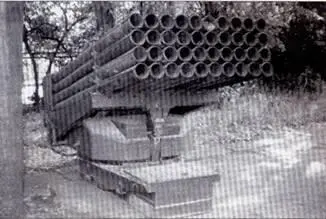

Пакет направляющих системы «Град»

Боевые машины комплектовались радиостанциями Р-106М. Нужно отметить и то, что боевая машина БМ-21 отличалась от своих предшественниц и своего рода аккуратностью компоновки — большинство механизмов было укрыто под кожухами люльки и поворотного основания. Наряду с эстетическими достоинствами этим обеспечивалась большая надежность устройств и агрегатов при эксплуатации. Для ускорения операций развертывания на огневой позиции и свертывания не предусматривалось вывешивания боевой машины на домкратах, а требуемая устойчивость при пуске реактивных снарядов предусматривалась отключением подрессоривания задних мостов.

Огневые стендовые испытания двигателей реактивных снарядов были начаты уже в 1960 г., при этом в рамках заводских испытаний было проведено 53 прожига, государственных — 81. Вскоре приступили и к полигонным пускам.

Государственные полигонные испытания начались 1 марта 1962 г. и проводились с задействованием двух боевых машин на полигоне Ржевка под Ленинградом. При их проведении имели место поломки боевой машины. Для устранения их предпосылок путем использования легированных сталей усилили задний мост шасси. Кроме того, ограничились отключением подрессоривания только одного из мостов ходовой части вместо ранее производившейся аналогичной операции с обоими задними мостами. Этого оказалось достаточно для придания необходимой устойчивости боевой машине при стрельбе, а нагрузки не превысили допустимый уровень.

Постановлением Совета Министров от 28 марта 1963 г. реактивная система залпового огня БМ-21 «Град» была принята на вооружение, а в соответствии с Постановлением от 29 января 1964 г. № 98–32 передана в серийное производство. Фактически система стала поступать в войска только в следующем году, когда в Миассе было, наконец, развернуто серийное производство шасси для БМ-21 — Урал-375Д.

Отметим, что обозначения БМ-21 и М-210Ф нарушили идущую еще от первых «катюш» традицию соответствия цифр в индексе боевой машины и снаряда калибру реактивного снаряда, округленному до сантиметра, прослеживающуюся с наименований М-13 и М-8 для 132-мм и 82-мм реактивных снарядов. Впрочем, число «21» в обозначении «Града», при желании, можно соотнести с округленным значением максимальной дальности пуска.

Максимальная дальность 20,65 км несколько превысила заданную величину 20 км, так же как и масса реактивного снаряда, составившая 66,5 кг вместо 65 кг. По осколочному действию боевая часть была в два раза эффективней М-140Ф, а по фугасному — всего в 1,7 раза, в чем сказалось большее удлинение нового реактивного снаряда. Кучность в направлении стрельбы составила 1/180, по боковому направлению — 1/110 от дальности. При пусках на дальность 20 км половина попаданий укладывалась в пределах удаления 200–300 м относительно центра группирования разрывов. Максимальная скорость реактивного снаряда составляла около 690 м/с.

Для сохранения приемлемой кучности при стрельбе в диапазоне дальностей от 12 до 15,9 км между головным взрывателем и боевой частью реактивного снаряда крепилось малое тормозное кольцо, на меньшие дальности — большое. В результате пуски проводились без использования крайне крутых или настильных траекторий, применение которых сопряжено с большим рассеиванием снарядов. Залп одной боевой машины обеспечивал площади поражения живой силы около 1000 м 2 , а небронированной техники — 840 м 2 . Продолжительность залпа одной БМ-21 — 20 секунд. При необходимости залп можно было производить не из кабины, а с выносного пульта, отнесенного на несколько десятков метров.

В ходе развертывания серийного производства боевых машин и реактивных снарядов была создана автоматическая линия по выпуску топливных зарядов. На ней обеспечивалось автоматическое формирование полузарядов, их перегрузка, контроль геометрии, взвешивание, приклеивание «сухарей» и торцевых шайб, нанесение маркировки. Упаковка полузарядов в тару велась в полуавтоматическом режиме.

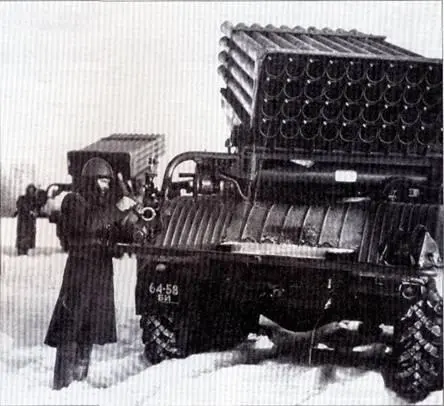

БМ-21 научениях Советской Армии

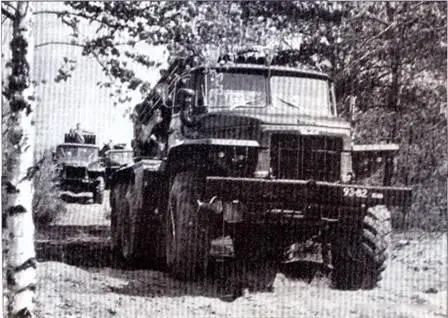

БМ-21 на марше

Постепенно технология изготовления и эксплуатации зарядов упрощалась. Были расширены допуски на инородные и воздушные включения, стало допускаться хранение зарядов в негерметичной таре. В конце шестидесятых годов было отработано изготовление заряда из более плотного топлива РСТ-4К, что позволило при сохранении требуемой массы несколько сократить размеры и унифицировать геометрию полузарядов.

Взамен приклеенных «сухарей» применили небольшие выступы — зиги на внешней поверхности, формируемые в процессе изготовления шашек.

Несколько позже было освоено производство топливных полузарядов с использованием специальной рецептуры, при изготовлении которой использовались продукты переработки топливных зарядов, извлекаемых из устаревших реактивных снарядов с истекшим гарантийным сроком эксплуатации. Производство таких зарядов с зигами, без наклеиваемых «сухарей», из переделочных рецептур велось в 1975–1980 гг.

В ходе производства топливных зарядов столкнулись с необъяснимым, на первых порах, явлением. Иногда при пусках на морозе через секунду-другую от окончания работы двигателя раздавался довольно громкий звук, получивший в дальнейшем мудреное наименование «вторичного акустического эффекта». Сила этого звука была достаточной для того, чтобы представители заказчика приостановили приемку продукции. Специально созванная комиссия по результатам множества специально выполненных огневых стендовых испытаний и стрельб, с одной стороны, убедилась в безвредности этого эффекта, а с другой — нашла ему объяснение в замедленном горении головного полузаряда по отношении к хвостовому. Как выяснилось, в ряде случаев скорости горения полузарядов отличались на 15 %. Беспокоящее явление было устранено применением для формирования головных полузарядов партий пороха с большей скоростью горения.
