6. «Невидимый» Aviatik C.I 826/16. В центре хвостового креста видна эмблема фирмы

7. Fokker E.II 69/15. Фюзеляжный крест появился позже индивидуального обозначения, что определило его необычное положение

8. Aviatik C.1817/15

9. На хвостовом оперении AGO C.II 96/15 из FIAbt 9Ь нанесены имена пилотов (It. Auer и obit. Paulin), кружком с датой 4.1.16 отмечена пулевая пробоина

10. Fokker E.III и E.IV. Двухцветные диски колес (красно-белые и черно-белые) обозначают принадлежность к Fokkerstaf fel der 3 Armee. Все самолеты неокрашенные с заметными следами эксплуатации

11. Albatros C.III из KAGOHL 4. Для этой эскадры характерно указание номера Staffel (число 20 перед крестом) и бортового номера самолета (цифра или полосы за крестом)

12. AEG C.1327/15

13. Fokker A.II

14. LVG C.II 4243/15

15. Довоенный Otto Doppeldecker, заводской номер 84

16. Кинжал на лопасти винта Albatros C.III — ранняя эмблема фирмы Axial

Еще до введения официальных серийных обозначений самолетостроительные фирмы использовали заводские номера для обозначения своей продукции, которые обычно представляли из себя простое число — порядковый номер экземпляра, и писались шрифтом на всех (за редким исключением) съемных частях самолета рис. 15.После введения серийных номеров часть фирм продолжала использовать заводские номера рис. 14, хотя какие именно — точно сказать нельзя, так как из-за своего небольшого размера такой номер можно разглядеть только на «фотографиях с подробностями».

Другими заводскими обозначениями были эмблемы фирм, которые обычно представляли из себя различные рисунки, монограммы или геральдические знаки. Для расположения эмблемы не существовало единого стандарта, и каждый изготовитель выбирал его согласно своим предпочтениям рис. 2.Обычным местом расположения являлся хвост самолета, борт или капот. Свои эмблемы имели и фирмы-производители винтов рис. 5, 16.

На некоторых аппаратах присутствовали также служебные надписи, как например «hier anfassen» («браться здесь»), облегчавшие работу наземного персонала.

1. Ferko А. Е. Richthofen. Albatros Productions. 1995

2. Grosz P. M. Halberstadt Fighters. 1996.

3. Grosz P. М., Haddow G. amp; Schiemer P. Austro-Hungarian Army Aircraft of WWI. Flying Machines Press, 1993

4. Imrie A, Pictorial History of the German Army Air Service 1914–1918 Ian Allan, 1971

5. Nowarra H. J. 50 Jahre Deutschen Luftwaffe 1910–1960. Band 1,1910-1915

6. Nowarra H. J. 50 Jahre Deutschen Luftwaffe 1910–1960. Band 2,1916-1917

7. Pletschacher P. «Die Koniglich Bauerischen Fliegertruppen 1912–1919». Stuttgart, 1978

8. Rimell R. L. The German Army Air Service in WWI. Poole, 1985

9. Air International. Sept. 1996.

10. AIRFIX magazine. May 1974.

11. Cross amp; Cockade International Journal. Vol.27, 2/1996.

12. Fliegertruppe 1914–1918/ Nr. 2. Salem, 1986.

13. Fokker Eindecker in Action. A/n 158. Carrollton, 1996.

14. Windsock Datafile 15. Fokker E.III. Berkhamsted, 1993.

15. Windsock Datafile 49. LFG Roland C.II. Berkhamsted, 1995.

16. Windsock Datafile 57. Albatros.1. Berkhamsted, 1996.

17. Windsock Datafile 59. Pfalz E.l — E.VI. Berkhamsted, 1996

18. Windsock Datafile 63. Aviatik.1 Berkhamsted, 1997.

19. Windsock Mini Datafile 7. Fokker E.IV. Berkhamsted, 1996

20. Windsock International, Vol.11, 6/1995.

21. Windsock International, Vol.13, 4/1997.

Albatros C.I

Albatros D.l

Fokker E.III

LVG C.II

Aviatik C.I

Albatros D.I первой серии (сер номер между 381 и 392/16). Официально самолет принадлежал Jasta 2, но фактически использовался командиром FIAbt (А) 258 Ritt Prinz Friedrich Karl von Preussen. Все поверхности самолета выкрашены в светло-зеленый цвет

LVG С.II, серийный номер не известен. Staffel 8 KAGOHI2. Франция, лето 1916 г. Самолет в камуфляже Field Grau

Aviatik C.14510/15 из состава одной из FIAbt Западного фронта, лето 1916 г. Стандартный камуфляж фирмы Aviatik

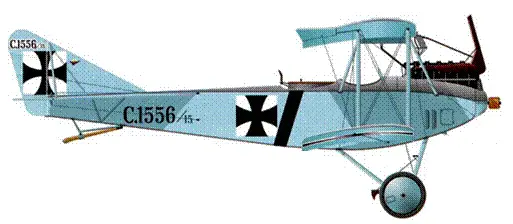

Albatros C.1 (OAW) 1556/15, 1915 г. Самолет несет самый распространенный вариант двухцветного камуфляжа. Грани фюзеляжа обведены темным. Фюзеляжный крест отличается по форме от остальных — видимо, его нанесли уже на фронте

Fokker E.III, 1916 г. Поздний вариант двухцветного камуфляжа

Владимир КОТЕЛЬНИКОВ Москва

Если даже достаточно опытного любителя авиации попросить вспомнить о самолете МБР-4, то он, как правило, не сразу сообразит, что это такое и с чем его едят. А есть, по-видимому, следует со спагетти и сыром пармезан, поскольку это «блюдо» чисто итальянского происхождения.

В 1927 г. Советский Союз посетил итальянский пилот Умберто Маддалена. Прилетал он на новой летающей лодке S.62. Знакомство с ней дало повод руководству фирмы «Сосьета идроволанти альта Италиа» («Общество гидросамолетов верхней Италии». в итальянской аббревиатуре SLAI, у нас более известная как «Савойя» — но своей торговой марке) предложить BBC. РККА свои машины S.55. S.58 и S.62, созданные конструктором Алессандро Маркетги. Наша страна ранее уже закупала у этой фирмы ближние разведчики S.16, эксплуатировавшиеся на флотах до начала 30-х годов.

В апреле следующего года прибывший в СССР один из директоров SIAI, Л. Каппа, дополнил это предложение просьбой о концессии. Итальянцы просили дать им на 15 лет один из самолетостроительных заводов, где они выпускали бы по 40–50 летающих лодок в год. В качестве основного типа предлагался S.62. Для освоения этих машин в частях ВВС планировалось в первый год поставить 40 лодок из Италии, со второго года начать их производство в Советском Союзе с использованием итальянских деталей, а на третий год полностью изготовлять самолеты в нашей стране.

Летающая лодка S.62 оценивалась советскими специалистами достаточно положительно. Это был большой деревянный биплан. Нижнее крыло лежало на фюзеляже, а верхнее поднималось над ним набором стоек. Между крыльями на ферме висел мотор Изотта-Фраскини «Ассо» мощностью 510 л. с., вращавший толкающий винт. Лодка была плоскодонная, довольно широкая и низкая, своими очертаниями в плане напоминавшая рыбу. Самолет имел две огневых точки — в носу и за винтом. S.62 можно было использовать как ближний и дальний разведчик, а также как легкий бомбардировщик с бомбовой нагрузкой до 200 кг.
