Техника и вооружение 2002 01

В случае перераспределения энергии движения передняя часть затвора (боевая личинка), запирающая ствол, передает большую часть энергии задней части, заставляя ее какое-то время откатываться быстрее. Это обычно выполняется с помощью дополнительных элементов конструкции. Так, в пулемете Шварцлозе и автоматической винтовке Педерсена перераспределение энергии и замедление отпирания осуществляли системы из двух рычагов, находящиеся при выстреле в мертвой точке. В пистолетах-пулеметах П. Кирали затвор состоял из двух частей – легкой боевой личинки и тяжелого остова. В боевой личинке на поперечной оси крепился двуплечий коленчатый рычаг. После выстрела боевая личинка под действием отдачи стремилась отойти назад. При этом короткое нижнее плечо коленчатого рычага упиралось в поперечную планку затворной коробки, рычаг поворачивался, и его длинное верхнее плечо заставляло остов затора двигаться назад быстрее личинки. После достижения затвором крайнего заднего положения он начинал движение вперед под действием возвратно-боевой пружины. Первой к казенному срезу ствола подходила боевая личинка, досылая патрон в патронник и запирая его. Остов затвора продолжал движение вперед, поворачивая в исходное положение рычаг.

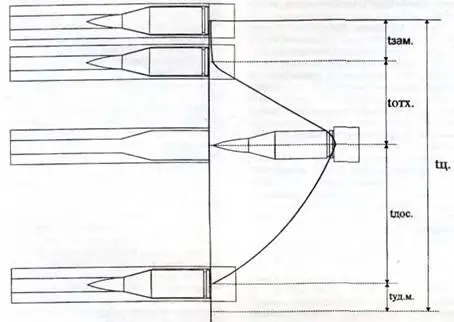

Циклограмма работы автоматики с полусвободным затвором

Схема работы полусвободного затвора пистолета-пулемета 39М системы Кирали.

Полусвободный затвор пистолета- пулемета "Томпсон" с фрикционным замедлением отпирания: 1 – стебель затвора, 2 – затвор, 3 – Н- образный вкладыш, 4 – ствольная коробка.

Двуплечий рычаг использован также в конструкции затвора пулемета АА52, опытного автомата Г.А. Коробова, штурмовой винтовки FA MAS. Под действием отдачи затвор FA MAS (очень похожий на систему Коробова) начинает отходить, проворачивая рычаг замедления. Нижние концы плеч рычага замедления находятся ниже цапфы ствольной коробки, а верхние концы упираются в затворную раму. Так как верхние части плеч длиннее нижних, затворная рама отходит назад гораздо быстрее затвора. При повороте рычага замедления назад на 45 град затворная рама с ускорением движется назад, отход затвора задерживается, а это не дает гильзе покинуть патронник, пока давление остается высоким. Когда рычаг замедления повернется на 45 град, остаточное давление в патроннике вытолкнет гильзу и отбросит затвор назад. Затем затвор вместе с затворной рамой отходят дальше, сжимая возвратную пружину в цилиндре. Гильза выбрасывается через окно ствольной коробки, затворная рама ударяется в амортизатор в верхней части приклада и сжимает его, затем вместе с затвором возвращается вперед под действием возвратной пружины.

Другой пример – система Л. Форгриммлера, реализованная в винтовках СЕТМЕ и семействе оружия «Хеклер унд Кох» на основе винтовки G3, едином пулемете "Амели". Затвор состоит из боевой личинки, более массивного стебля с продольно перемещающейся запирающей деталью и роликов, выступающих по бокам личинки. Наклонные плоскости запирающей детали выталкивают ролики из личинки, вжимая их в пазы на внутренних стенках ствольной коробки. При выстреле давление пороховых газов в патроннике толкает назад гильзу и личинку, но ее движению назад препятствуют ролики, надавливающие на наклонные плоскости запирающей детали. Значительная доля энергии отдачи передается стеблю затвора. Углы наклона плоскостей и пазов ствольной коробки обеспечивают соотношение скоростей движения стебля и личинки 4:1. Отпирание канала ствола растягивается во времени и заканчивается после вылета пули и падения уровня давления газов, а движение затвора назад начинается с меньшей скоростью. Соответственно уменьшаются скорости соударения подвижных деталей.

Оригинальное устройство имеет полусвободный затвор опытного семейства стрелкового оружия А.Ф. Барышева. Ведущим звеном автоматики служит затворная рама, накрывающая сверху продольно скользящий затвор. В задней части затвора смонтирован запирающий рычаг, качающийся в вертикальной плоскости и встающий своим нижним выступом на упор ствольной коробки. В передней части затвора шарнирно укреплена боевая личинка-компенсатор отдачи. При выстреле под действием отдачи боевая личинка поворачивается в вертикальной плоскости и своим верхним выступом наносит удар по затворной раме, толкая ее назад. Пройдя определенное расстояние, затворная рама набегает на верхний конец запирающего рычага и поворачивает его, выводя из зацепления со ствольной коробкой. Затвор отпирается, и весь запирающий узел движется назад, сжимая возвратную пружину, затем под действием пружины (если нажат спусковой крючок) возвращается в переднее положение. Поскольку выстрел производится с выката, часть энергии отдачи расходуется на торможение запирающего узла, сцепление затвора со ствольной коробкой обеспечивает позднее отпирание канала ствола, а поворот боевой личинки и взаимодействие затворной рамы с рычагом и затвором – компенсацию части энергии отдачи. Появляется возможность использования сравнительно мощных патронов – опытное семейство оружия Барышева охватывает образцы от 5,45-мм автомата до 12,7-мм автоматической винтовки и 30-мм ручного автоматического гранатомета.

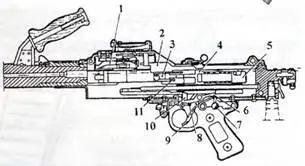

Разрез единого пулемета ААТ (АА52) с полусвободным затвором:

I – подаватель,

2 – кулачковый выступ,

3 – боевая личинка затвора, 4 – остов затвора,

5 – амортизатор, 6 – шептало, 7 – предохранитель,

8 – ролик, 9 – спусковой крючок, 10 – разобщитель, II- замедлитель.

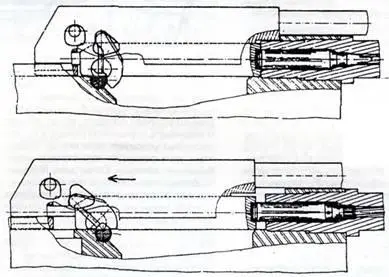

Схема отпирания полусвободного затвора штурмовой винтовки FA MAS

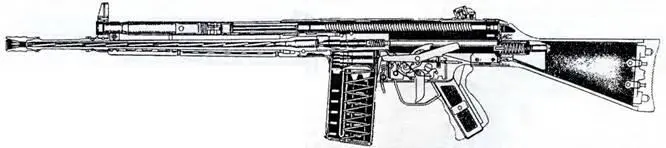

Разрез штурмовой винтовки G3

Патронник с "канавками Ревелли" (здесь – на примере авиационного пулемета ШКАС с газоотводным двигателем, с высокими скоростями движения подвижной системы)
