Техника и вооружение 2001 10

Ракета 3М-54Э предназначена для применения из торпедных аппаратов, традиционных для подводных лодок отечественной постройки.

Судя по представленной на плакате схеме функционирования, после пуска с глубины до 40 м на начальном участке полета ракета выходит из воды и разгоняется с использованием стартового двигателя. После отделения стартовика раскрываются аэродинамические поверхности и запускается турбореактивный двигатель маршевой ступени, которая затем переходит в маловысотный горизонтальный полет. Раскрытие крыла с выдвижением консолей из ниш производится проворотом относительно вертикальной оси (по схеме “ножниц"). Для увеличения дальности обнаружения цели при приближении к району ее прогнозируемого нахождения ракета выполняет горку, после чего вновь снижается. На удалении около 20 км от цели боевая ступень отделятся от маршевой, после чего включается ее двигатель.

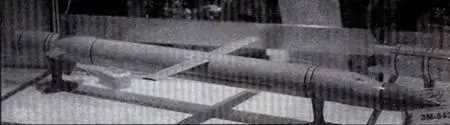

Ракета 3М-54Э

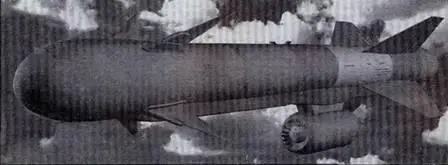

Ракета увеличенной дальности Х-59МК

Кинограмма пуска ракеты "БрахМос"

Судя по имеющейся информации, заказчику может быть предложен и более традиционный по конструктивносхемным решениям вариант ракеты без боевой ступени – 3М-54Э1, пригодный для размещения в более коротких торпедных аппаратах подводных лодок зарубежной постройки. При этом дальность и масса боевой части увеличены до 300 км и 300 кг, но возможность сверхзвукового сближения с целью не обеспечивается.

На МАКС-2001 была представлена более детальная информация, относящаяся к своего рода конкуренту 3М-54Э – ракете “Яхонт”, обладающей большей дальностью (300 км) при увеличенных габаритах и массе, способной развивать сверхзвуковую скорость на маршевом участке при полете на высоте 14 км. На большом экране в экспозиции НПО Машиностроения демонстрировались соответствующие слайды, в частности, укрупненная компоновочная схема ракеты. Кроме того, аналогичная ракета была представлена и как совместная российско-индийская разработка под наименованием “БрахМос". Название ракеты и одноименного совместного предприятия образовано из начальных букв названий рек Брахмапутра и Москва. Разработка предполагает не только финансовое, но и научно-техническое участие зарубежного партнера с привлечением специалистов “Организации по оборонным исследованиям и разработкам” (DRDO) Министерства обороны Индии, участвовавших в создании оперативно-тактической ракеты “Притхви". Стенд совместной разработки был украшен кадрами первого и весьма успешного пуска “БрахМоса” с полигона Чадипур на восточном побережье Индостанского полуострова, осуществленного 12 июня 2001 г. Тем самым получен опыт успешного вытягивания увязшей в болоте недофинансирования сложной разработки усилиями зарубежного партнера, заинтересованного в приобретении научно-технического продукта несомненно “первой свежести”.

Отметим, что вариант ракеты “Яхонт” с корабельным стартом находится на завершающей стадии отработки, явно опережая авиационную модификацию. По словам представителей НПО Машиностроения, на ней в настоящее время сосредоточены основные усилия конструкторов и специалистов-теоретиков предприятия. В сравнении с прежними материалами несколько изменился облик авиационного варианта – теперь он оснащается дополнительным хвостовым оперением, обеспечивающим приемлимую динамику носителя с подвеской.. Можно предположить, что в условиях фактического коллапса отечественного военного кораблестроения авиационная ракета раньше поступит на вооружение Российских вооруженных сил.

С другой стороны, тревожные тенденции деградации российской авиации определяют и возможное изменение подхода к развитию оружия класса "воздух – земля”. На протяжении нескольких десятилетий основу этого оружия составляли разработанные дубнинским МКБ “Радуга" ракеты массой 4…6 т. Для их эффективного применения нужны носители класса Ту-22М, число которых постепенно сокращается. Разработка нового носителя пока не начата, так что на ближайшие десятилетия единственной реальной перспективой является машина, известная под наименованием Су-32. Таким образом, “Яхонт”, как и возможный авиационный вариант “Москита”, по массо- габаритным показателям оказывается практически предельным в качестве авиационного вооружения для поражения морских и ряда наземных целей. Исходя из применения с более массовых и уже отработанных самолетов с соответствующей их модернизацией наиболее перспективными представляются еще более легкие ракеты массой порядка одной-двух тонн.

В связи с этим представляет особый интерес впервые представленная противокорабельная ракета Х-59МК – новый вариант ракеты Х-59М. Использование радиолокационной головки самонаведения взамен системы телевизионного командного наведения обеспечит всепогодность и всесуточность применения. При этом диаметр передней части ракеты увеличен с 380 до 420 мм. Емкость топливного бака увеличена за счет отказа от ускорителя. Максимальная дальность увеличена со 115 до 285 км, что представляется вполне достаточным с учетом реальных возможностей бортовых радиолокационных средств предполагаемого носителя – Су-30. Однако дальность захвата крупной надводной цели головкой самонаведения не превышает 25 км, а скорость ракеты остается на уровне исходного варианта с телевизионной командной системой управления – 900.. 1050 км/ч.

В связи с этим для поражения кораблей с мощной системой ПВО более целесообразно использование сверхзвуковой ракеты Х-31А. Как известно, в последние годы эта ракета поставлялась в США в мишенном варианте – в комплектации без наиболее секретного элемента – радиолокационной головки самонаведения. По данным создателей ракеты из ГНПЦ “Звезда – Стрела” американцам не удалось перехватить ни одной из запущенных мишеней. На экспорт поставляется и другая ракета разработки этого КБ – Х-35, которой оснащаются новые корабли индийского флота. Предусматривается три исполнения ракеты – с мощным стартовым двигателем для корабельных пусковых установок и подвижных береговых ракетных комплексов "Бал”, с облегченным стартовиком для вертолетов и патрульных самолетов класса Ту-142 и без стартового двигателя для скоростных самолетов.

В целом экспозиция МАКС свидетельствует о том, что, несмотря на сложившуюся в нашей стране неблагоприятную для “оборонки” экономическую обстановку, работы по ракетостроению активно продолжаются в двух основных направлениях.
