Работа автоматики наглядно представляется циклограммами движения ее основных деталей. На приводимых циклограммах используются следующие обозначения: t ц– время цикла автоматики,t отп– время отпирания канала ствола, t экстр– время извлечения и удаления стреляной гильзы, t отх– время отхода подвижных деталей в крайнее заднее положение, t воз– время возвращения подвижных деталей в переднее положение, t дос– время досылания патрона в патронник, – время запирания канала ствола, t уд.м– время работы ударного механизма.

Многие образцы полностью автоматического оружия могут использоваться и как самозарядные. Некоторые самозарядные образцы, в свою очередь, имеют режим перезаряжания вручную, т.е. могут использоваться в качестве магазинных. Такие системы встречаются среди самозарядных дробовиков (SPAS-12 и 15, В4), поскольку навеска пороха применяемых к ним патронов варьируется в широких пределах и энергии пороховых газов может не хватить для производства цикла перезаряжания. Возможность «превращения из самозарядных в магазинные» имеют некоторые охотничьи карабины (МЦ 18-2, например), а также образцы «бесшумного» оружия (“Тип 64”) – для исключения, при необходимости, стука деталей при выстреле.

Традиционно утверждение, что введение автоматики «смягчает» воздействие отдачи на стрелка и оружие, поскольку часть ее энергии расходуется на приведение в движение деталей автоматики. Но реально нагрузка на оружие и стрелка при стрельбе только возрастает, поскольку появляются новые импульсные нагрузки, различно направленные и сменяющие друг друга в малый промежуток времени.

Прежде всего, выделяют системы автоматики с использованием отдачи, системы с отводом пороховых газов, с движением ствола вперед, системы смешанного типа. Кроме того имеются системы («автоматы») с использованием внешнего привода, промежуточные, а также системы без подвижных элементов.

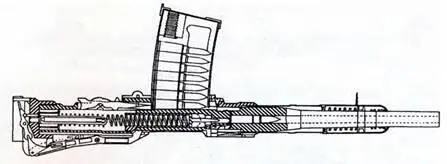

Проект пулемета Ревелли с автоматикой на основе отдачи свободного затвора, впоследствии реализованный в измененном виде в пистолете-пулемете “Вилар-Пироза ".

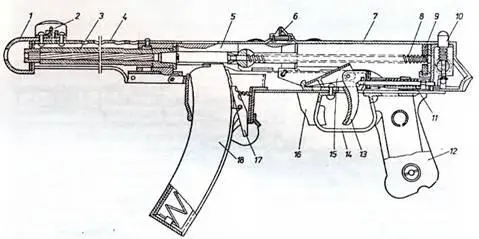

Разрез пистолета-пулемета ППС – пример классической схемы со свободным затвором: 1 – дульный тормоз-компенсатор, 2 – мушка, 3 – ствол, 4 – кожух ствола, 5 – затвор с жестко закрепленным ударником, 6 – прицел, 7 – затворная коробка, 8 – возвратно-боевая пружина, 9 – фибровый амортизатор, 10 – фиксатор приклада, 11 – спусковая пружина, 12 – пистолетная рукоятка, 13 – спусковой крючок, 14 – спусковая скоба, 15-шептало, 16 – предохранитель, 17 – защелка магазина, 18 – магазин.

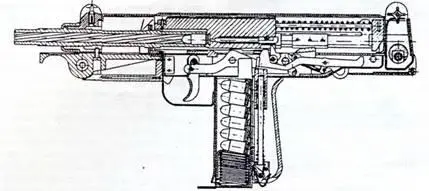

Разрез пистолета-пулемета РМ-84 со свободным набегающим затвором и механическим замедлителем темпа стрельбы.

Системы автоматики с использованием энергии отдачи – по «машиностроительной» терминологии, «откатный двигатель». Заметим, что для оружия под безгильзовый патрон приведенное выше определение отдачи уже не подходит – здесь надо говорить о непосредственном воздействии пороховых газов на затвор или деталь, играющую его роль. Импульс отдачи соотве: отвует сумме импульса пули у дульного среза ствола и импульса истекающих из ствола пороховых газов.

Из систем с использованием отдачи затвора в зависимости от связи затвора со стволом выделяют два типа: со свободным (1.1.1) и с полусвободным затвором (1.1.2).

1.1.1.Свободным именуют затвор, не имеющий какой-либо связи со стволом и только прижимаемый к его казенной части своей пружиной. Запирание канала неподвижного ствола, таким образом, производится только инерцией самого затвора и силой возвратной пружины. Отход затвора под действием отдачи начинается с момента начала развития давления пороховых газов в патроннике. По инерции затвор движется назад на расстояние, равное или несколько превышающее длину патрона. При этом затвор сжимает возвратную пружину, извлекает из патронника гильзу, которая удаляется из оружия с помощью отражателя. При обратном движении затвор захватывает новый патрон, досылает его в патронник и запирает канал ствола своей массой. Поскольку в начале отката (движения назад) затвора гильза еще прижата давлением газов к стенкам патронника, существует опасность ее разрыва. Для уменьшения скорости отката затвор делают по возможности массивнее. Данная система используется в оружии под относительно маломощные патроны с короткой гильзой и быстросгорающим пороховым зарядом – это многие пистолеты (включая ПМ и АПС), почти все пистолеты-пулеметы (включая МР18 “Бергман-Шмайссер”, ППШ, ППС, «Узи», «Карл Густав»), самозарядные карабины под маломощные патроны, короткоствольные автоматические гранатометы. Система со свободным затвором наиболее проста, короткий цикл автоматики позволяет получить высокий темп стрельбы (у М10 “Ингрэм” – 1090-1120 выстр./мин).

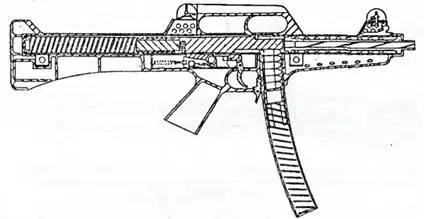

Разрез пистолета-пулемета SM Модел 02 LAPA с массивным свободным затвором и увеличенной длиной отката.

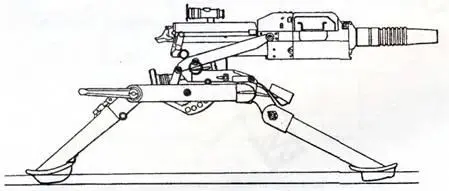

Автоматический гранатомет АГС-17 с автоматикой на основе отдачи свободного затвора, двумя возвратными пружинами, гидравлическим тормозом отката, гидравлическим замедлителем темпа стрельбы в ударно-спусковом механизме.

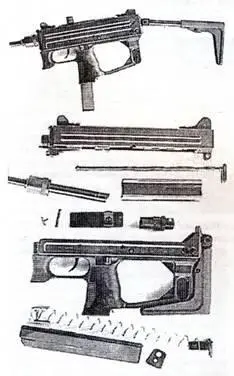

Пистолет-пулемет MP-9 "Ругер" – один из удачных образцов с массивным затвором и малой длиной его отката

В ряде систем со свободным затвором – в основном, в пистолетах-пулеметах -используется выстрел «с выката», когда разбивание капсюля патрона бойком производится до прихода затвора в крайнее переднее положение. В этом случае часть энергии отдачи тратится на торможение затвора (пистолеты-пулеметы МР18, ППШ, ППС, автоматические гранатометы АГС- 30 и Мк19). Поскольку скорость отдачи подвижных частей не может быть меньше скорости возвращения их в переднее положение, выкат в предельном случае позволяет уменьшить скорость отката вдвое, по сравнению с выстрелом без выката, а энергию отдачи – вчетверо. Системы с выкатом требуют для своей надежной и однообразной работы гарантированного воспламенения порохового заряда патрона при разбивании капсюля и малого разброса энергии отдачи от выстрела к выстрелу. В случае затяжного выстрела резкий удар подвижных частей в крайней задней точке становится опасным для оружия и стрелка.
