Классификация Федорова была доработана А.А. Благонравовым. В частности: во втором подклассе первого класса (1.2) остались две группы – с коротким и с длинным ходом ствола; подкласс (2.1) делился на три группы по характеру движения поршня – вперед, назад и качающийся; введен четвертый класс – системы автоматики смешанного типа (куда, кстати, «перешли» системы, в которых газовый поршень производит только отпирание затвора). Причем подклассы Федорова были переименованы в «группы», а группы – в «типы». Кроме того, была детализирована классификация ряда элементов автоматического оружия. Принципы такой классификации, независимо от вариантов, стали со временем общепризнанными в мире. К примеру, современный официальный справочник «Jane's Infantry Weapons» приводит три основные класса, деля их на группы: на основе отдачи затвора (свободный затвор, затвор с механическим замедлением, затвор с замедлением отпирания отводом пороховых газов), на основе отдачи ствола (с длинным и с коротким ходом ствола), на основе отвода пороховых газов (с длинным ходом поршня, с коротким ходом поршня, с непосредственным воздействием газов на затвор).

Классификация систем автоматики развивалась и уточнялась отечественными специалистами и далее, усложнение задач, решаемых стрелково-пушечным вооружением и необходимость поиска путей их решения порождали новые схемы. Но следует признать, что за последние 50 лет классификация Федорова-Благонравова не нуждалась в кардинальных изменениях – по крайней мере, среди серийных образцов не появилось чего-либо, «выбивающегося» из этой классификации. Опытные образцы при всей оригинальности решений комплекса "патрон-оружие" используют в принципе те же несколько видоизмененные схемы. Основываясь на классификации Федорова-Благонравова, рассмотрим известные системы автоматики. В обзор войдут образцы не только стрелкового оружия, но и малокалиберной артиллерии, с учетом тенденции создания унифицированных семейств стрелково-пушечного вооружения и необходимости единого комплексного подхода к его развитию. Разбирая общие признаки различных систем автоматики, мы, в то же время, для наглядности будем разбирать и работу автоматики некоторых образцов оружия.

В начале несколько уточнений. В широком смысле «автоматическим» называют оружие, в котором процессы перезаряжания и производства следующего выстрела осуществляются без использования мускульной энергии стрелка. Соответственно под автоматикой оружия (орудия) понимают совокупность механизмов и деталей, обеспечивающих автоматическое перезаряжание и осуществление выстрелов. Выполнение цикла работы автоматики обеспечивает совокупность деталей, именуемая подвижной системой автоматики. Для придания энергии движения этим деталям и обеспечения работы механизмов оружия требуется особый двигатель (в этом плане можно признать весьма удачным англоязычное название пулемета «mashinegun» или немецкое «maschinengewehr»). В большинстве случаев используется энергия пороховых газов, образующихся при сгорании порохового заряда патрона (выстрела) – так называемый «внутренний газопороховой двигатель» – но может использоваться и внешний привод. Всякий двигатель должен развивать определенную мощность, и для надежной работы автоматики с газопороховым двигателем требуется определенный диапазон давлений газов в канале ствола. В любом случае двигатель приводит в действие ведущее звено автоматики, поставляющее энергию и координирующее работу всех механизмов, участвующих в цикле перезаряжания и выстрела. Цикл перезаряжания включает следующие операции: отпирание канала ствола, извлечение затвором стреляной гильзы из патронника, удаление гильзы из оружия, захват затвором и досылание в патронник очередного патрона, запирание канала ствола затвором. В большинстве систем движение деталей автоматики в процессе перезаряжания используется также для взведения ударного механизма. Для полного цикла автоматики необходимо добавить операцию производства следующего выстрела.

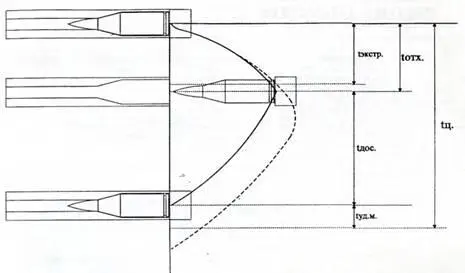

Циклограмма работы автоматики со свободным затвором. Пунктиром показан вариант с увеличенной длиной хода затвора.

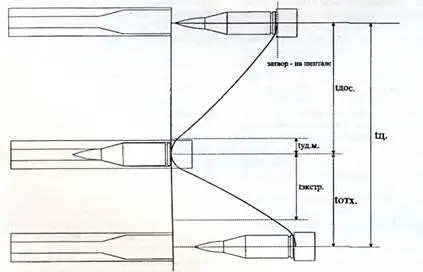

Циклограмма работы автоматики со свободным затвором при выстреле с выката.

Длительность или время цикла складывается из суммы времени выполнения основных операций (за вычетом их перекрываемой части), времени выстрела и промежутков, когда механизмы оружия работаю практически вхолостую – наличие таких промежутков позволяет повысить надежность работы. За время выстрела принимается интервал от момента срабатывания капсюля до момента, когда давление в канале ствола упадет до величины, приемлемой для отпирания. Преждевременное отпирание канала ствола приводит к поперечным или про-

дольным разрывам гильзы, поломкам оружия, задержкам в стрельбе. Время цикла автоматики определяет такой важный показатель оружия, как темп стрельбы или, иначе – «техническую скорострельность», выражаемую количеством выстрелов в минуту. При этом предполагается, что спусковой крючок все время нажат, а питание патронами бесконечно. Боевая скорострельность много ниже, чем темп стрельбы – стрелку приходится тратить время на прицеливание, смену магазина (ленты). Для оружия с высоким темпом стрельбы часто используют характеристику «производительность», выражаемую количеством выстрелов в секунду.

Оружие, в котором за счет энергии пороховых газов осуществляется только перезаряжание, принято называть «самозарядным»; оружие, в котором осуществляется полный цикл автоматики, называют полностью автоматическим или просто «автоматическим» (раньше использовали довольно удачный термин «самострельное»).

Некоторую путаницу вносит термин «полуавтоматическое оружие». С одной стороны, к таковому часто относят самозарядное оружие для отличия от «полностью автоматического». Особенно часто использовать “полуавтоматический" вместо “самозарядный" стали в последние десять лет – прежде всего как прямой перевод англоязычного “semi-auto". В охотничьей литературе и периодике самозарядные ружья и сейчас часто называют “полуавтоматами” (а то и просто "автоматами”). С другой стороны, “полуавтоматическим” называли оружие, в котором цикл перезаряжания производился не полностью (например, затвор, произведя выброс стреляной гильзы, остается в заднем положении – спортивный пистолет М.Н. Блюма 1930г., ПТР Дегтярева 1941г.) или же при перезаряжании не взводился ударный механизм (как в пистолете Манлихера 1894г.). Однако позднее системы, в которых автоматически производилосьтолько отпирание канала ствола и выброс стреляной гильзы, а досылание следующего патрона и запирание производилось вручную, по примеру артиллерийских, стали называть «четвертьавтоматическим», а оружие без взведения ударного механизма – относить к самозарядному. Некритический подход к переводу англоязычной литературы и периодики породил и применение термина “автоматический” к образцам самозарядного оружия (скажем, вновь пошли гулять “автоматические пистолеты” вместо “самозарядных").
