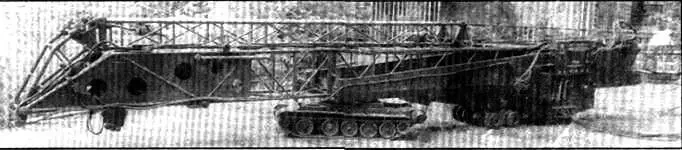

Погрузка самоходом. Работает основной (танковый) двигатель. Возможна работа на электродвигателях ходоуменыиителей.

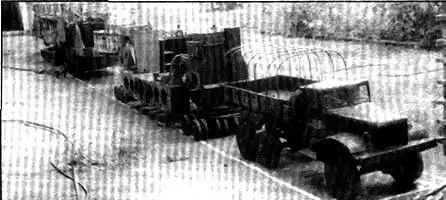

Погрузка окончена. УП-65 размещено на четырех платформах. Впереди действующая модель автомобиля КрАЗ-255Б, являющаяся тягачем передней отстыкованной опоры.

Испытания показали удовлетворительные ходовые качества в транспортном положении со скоростью до 30 км/ч и в рабочем, обеспечивающим время подъема кабины от пола до высоты 65 м за 180 сек. Рабочие скорости передвижения – с 0,5 до 0,10 м/с.

Результаты испытаний подтвердили возможность осуществления опытного образца подъемного устройства УП-65 с параметрами, ранее не получаемыми в подъемниках шарнирно-рычажного типа.

Уточненная техническая характеристика может выглядеть так:

1. Назначение устройства Выполнение регламентных работ на изделии МСН

2. Грузоподъемность на всех вылетах рабочей площадки, кг 650 Грузоподъемность со снятой кабиной, кг 1300

3. Максимальная высота подъема до пола кабины,м 65 Наименьшая высота положения пола кабины у земли,м 0,6

4. Максимальный вылет кромки рабочей площадки до опоры,м 35

5. Время полного разворачивания из транспортного положения в рабочее, посадка людей и подъем к заданной точке на максимальной высоте, мин 40

6. Скорость подъема и перемещения рабочей площадки грузоподъемником и ходом по местности, м/с от 0,1 до 0,5

7. Предельный угол косогора, на котором возможно перемещение своим ходом, 3

8. Транспортная скорость самоходом по хорошей дороге, км/ч 30

9. Суммарная мощность двигателей устройства, квт

а) тягача 360

б) дизель электрических станций 50

в) автомобиля 170 всего 580

10. Собственная масса,кг 82000 автомобиля КрАЗ-257 12000

11. Экипаж, чел 3 машинист мех.-водитель шофер

12. Габаритные размеры в транспортном положении (передняя опора отстыкована), мм

Длина, мм 36000

Ширина, мм 3100

Высота, мм 4700

Прошло более 25 лет. Но я с благодарностью вспоминаю своих надежных и верных помощников-конструкторов, тогда еще молодых инженеров В. Златопольскую, А. Савину, И. Савельеву, Т. Кирик, М. Шмидта, В. Графова, Л. Жолобенко и О. Калинина.

Успех нашей работы в значительной мере определил танк Т-54. Его компоновка позволила опустить до предела вниз шарнирную точку связки задней части рамы-дышла с гусеничным шасси. Это решение обеспечило при умеренной величине опорной базы с наличием торсионной подвески опорных катков минимальную раскачиваемость рабочей площадки при движении по местности. Низкий танковый корпус позволил свести транспортную высоту устройства к величине, обеспечивающей проезд под контактными линиями городского трамвая или троллейбуса.

В настоящее время некоторые иностранные фирмы (Бронто и др.), используя открывшиеся технологические возможности изготовления длинноходовых гидроцилиндров и коробчатых конструкций, создали подъемные устройства типа “длинная рука” с высотой, приближающейся к параметрам УП-65. Но способность передвигаться по местности с поднятой рабочей площадкой они не обладают.

Наш заказчик – предприятие п/я В-2431, имея в то время практически неограниченные финансовые возможности, заказывая несколько вариантов устройств для обслуживания куполообразных укрытий, остановился на более дорогом, но по моему мнению, менее эффективном решении. Оно заключалось в установке на каждом объекте постоянно задействованного устройства в виде гигантского “П“-образного портала. В нерабочем положении он лежал горизонтально и с помощью шарниров и вант поднимался в рабочее. На одном из объектов при подъеме это устройство упало с тяжелыми последствиями. Наше устройство УП-65, его конструктивная схема, будучи невостребованные в свое время, еще найдут себе применение, в этом я уверен.

Игорь Шмелев, Михаил Никольский

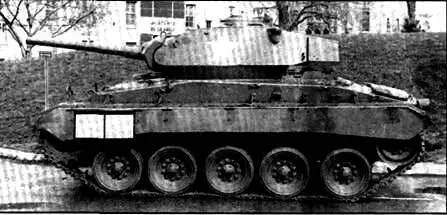

Американская армия и морская пехота использовала в боях легкие танки. Сначала это были танки М2, а затем его по существу модернизированные варианты – М3 и М5. В своем классе и для своего назначения – разведка, охранение, действия на флангах и т.п. – это были весьма неплохие машины. Их основным достоинством была высокая скорость – 56-58 км/ч. Они обладали хорошей проходимостью и более или менее удовлетворительным запасом хода до 200 км. Именно благодаря этим качествам, как считается, они обеспечивали высокие темпы преследования отступающих после поражения при Эль-Аламейне (ноябрь 1942 г.) вдоль побережья Северной Африки итало-германских войск.

Однако их недостатком, помимо слабости бронирования, была слабость вооружения – всего лишь 37-мм пушка. Уже к 1943 г. легкие танки, вооруженные легкими орудиями (20,37,45 мм) полностью себя дискредитировали. И хотя легкие танки не предназначались для борьбы с солидно бронированными машинами, им приходилось поневоле действовать против так называемых пехотных целей, т.е. живой силы, пулеметных и орудийных расчетов и даже против легкобронированных машин. Слишком слабым было осколочно-фугасное действие снарядов их малокалиберных пушек. Немцы свернули выпуск легких танков Pz.II, а также и строившихся для вермахта на чешских заводах танков Pz.38(t). В Советском Союзе выпуск легкого танка Т-70 прекратился в 1943 году с выпуском небольшой серии его модернизированного варианта Т-80. Производство в Америке легких танков М5 завершилось в декабре 1942 г.

Однако американская армия ощущала необходимость в легких танках , требовалось устранить лишь их основной недостаток – слабость вооружения.

Рассматривалась возможность установки на легкий танк 75-мм пушки. Был сконструирован опытный легкий танк Т21. Но при таком вооружении его масса достигла 23 т, что, конечно, для легкого танка было неприемлемо. Тогда же Род-айлендский Арсенал испытывал несколько вариантов опытного танка Т7 в качестве замены легкому танку М5А1. Но и эта машина была перетяжелена и даже рассматривалась как возможная замена среднему танку М4 “Шерман”. Однако командование сухопутных войск в этом случае потребовало внести ряд улучшений и увеличить толщину брони. Танк был стандартизирован под маркой “М7 средний" и даже выпущен в небольшом количестве. Но он не годился ни в легкие, ни в средние. Тут вмешались англичане, также заинтересованные в создании сильного, быстроходного, легкого танка. Спасая положение, они предложили оснастить танк своей 57- мм пушкой, уже стоявшей на танках “Валентайн” и “Крусейдер". Американцы это предложение отвергли.
