Речное звено парка ПМП на автомобиле

Понтонный автомобиль этого парка оборудован специальной платформой, тяговой лебедкой и грузоподъемной стрелой. С помощью автомобиля звенья перевозят по суше, выгружают их на воду, складывают и погружают. Соединяя звенья между собой, можно собирать паромы различной грузоподъемности. При этом необходимо помнить, что грузоподъемность одного речного звена на воде составляет 20 т, двух звеньев – 40 т и т.д. Паромы на воде передвигают буксирно-моторными катерами БМК-150М и БМК-130М. Осадка порожнего парома или моста составляет 0,188 м, а с полной загрузкой – 0,63 м. Поэтому и мост и паромы могут применяться на мелководных участках рек, не пригодных для движения техники вброд. Для въезда техники на паром используют береговые звенья или съемные аппарели, размещенные в нишах крайних понтонов каждого речного звена. Для облегчения работы с аппарелями на речном звене имеются две переносные грузоподъемные аппарель-баржи.

Из понтонного парка ПМП собирают, в отличие от классических наплавных мостов и паромов на отдельных опорах, мосты-ленты и паромы-плоты. Основу этого парка составляют металлические водоизмещающие речные и береговые звенья, перевозимые в сложенном положении на понтонных автомобилях КрАЗ-255. Каждое звено состоит из двух средних и двух крайних понтонов, соединенных между собой с помощью шарниров. В палубу понтонов встроена проезжая часть, а на транцах установлены стыковые устройства в виде проушины со штырем и уха, предназначенные для соединения звеньев. Кососимметричное расположение стыковых узлов позволяет соединять звенья между собой независимо от того, каким транцем они обращены друг к другу. Крайние понтоны выполнены с криволинейным днищевым обводом для лучшего обтекания потоком. Звенья при выгрузке с понтонных автомобилей на воду под действием сил тяжести и торсионов раскрываются, образуя после закрытия палубных замков готовый участок наплавного моста или парома. Береговое звено отличается от речного скосом палубы в сторону берегового транца и более прочной конструкцией понтонов. Береговое звено оснащено винтовыми подъемниками для изменения угла наклона относительно берега и откидными сходнями для въезда техники. Из звеньев парка ПМП можно собрать наплавной мост грузоподъемностью 60 т с шириной проезжей части 6,5 м. Если же звенья разъединить на полузвенья и состыковать их между собой, то получится наплавной мост грузоподъемностью 20 т с шириной проезжей части 3,25 м. Длина моста зависит от числа используемых звеньев или полузвеньев. Для закрепления моста на течении применяют якоря и якорные лебедки с канатами, которые имеются на каждом звене. Наплавной мост можно удерживать канатами, отдаваемыми на берега. При малой скорости течения и небольшой ширине реки мост можно не закреплять. В этом случае он будет удерживаться береговыми звеньями. Отметим, что мост можно эксплуатировать и зимой. При этом нельзя допускать его вмерзания в лед, так как при проходе техники можно повредить обшивку понтонов.

Для причаливания парома к берегу пристаней не требуется, паром можно опирать транцем на грунт при погрузке и выгрузке техники. Для использования звена в наплавном мосте или пароме после его выгрузки на воду необходимо закрыть два палубных и четыре транцевых замка (крюка). Эти операции настолько просты, что практически осваиваются после замыкания двух-трех звеньев. Также очень просто соединять звенья между собой: для этого достаточно выдвинуть на транцах штыри нижних стыковых устройств, привод которых выведен на палубу звена, что легко выполняют два понтонера с помощью рычагов.

Помимо наплавных мостов и перевозных паромов из речных звеньев можно собирать различные плавучие платформы для размещения специального оборудования при выполнении сваебойных и изыскательских работ на воде, при расчистке русел рек, при выполнении водолазных работ и подъеме затонувшей техники, бревен и других предметов. На паромах можно также транспортировать длинномерные крупногабаритные изделия и строительные конструкции, которые другим транспортом перевозить невозможно (реакторы в сборе, энергоблоки, мостовые краны и др.). Из-за малой осадки паромы смогут пройти по таким участкам рек, где движение речных судов и барж практически невозможно. Звенья могут быть использованы для быстрого возведения временных причалов и выгрузки грузов с кораблей на необорудованный берег. Эти временные причалы легко переносить с одного места на другое. Понтонные звенья обладают высокой ремонтопригодностью. Ремонт их сводится, в основном, к заварке трещин и пробоин в обшивке понтонов, что легко выполняется в полевых условиях сварщиками средней квалификации. Естественно, как и всякая другая техника, звенья требуют технического обслуживания, которое заключается в очистке понтонов от грязи, смазке узлов и механизмов, а также в восстановлении окраски.

С началом серийного производства парк ПМП начал триумфальное шествие по планете. Его покупали многие дружественные СССР страны, а некоторые налаживали выпуск у себя. Парк ПМП «повоевал» во Вьетнаме, Египте, Анголе, по его мостам шли войска при переправе через р.Амударью в Афганистан и р.Терек в Чечне. Парк применялся на р.Припять при эвакуации населения из зараженного Чернобыля, в зонах наводнений в различных регионах России, а также при временной замене многих стационарных гражданских мостов при их строительстве или ремонте. Вот такой «послужной список» этого замечательного понтонного парка, создатели которого в 1963 г. были удостоены званий лауреатов Ленинской премии. Конструкция парка ПМП была настолько оригинальна и впечатляюще рациональна, что американцы, наши бывшие союзники по Второй мировой войне, скопировали ее при создании своего понтонного парка Ribbon Bridge, принятого на снабжение в 1972 г. Более того, США продали немцам лицензию на право изготовления такого парка и в 1978 г. немцы приняли его на снабжение своей армии под шифром FSB. С тех пор США и Германия производят эти парки и настойчиво распространяют среди своих партнеров.

Плавучая платформа из парка ПМП со сваебойным оборудованием

Плавучая платформа из парка ПМП с автокраном

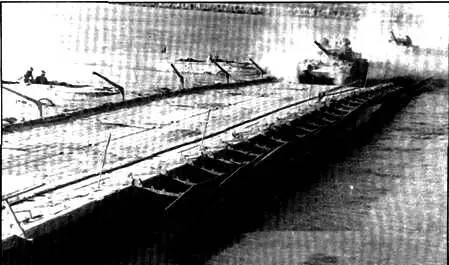

Наплавной мост из парка ПМП-М (грузоподъемностью 60 т)
