ПП Шмайссера-Бергмана явился прототипом при создании более поздних образцов- МР-34 (длинноствольный) и МР-35 (короткоствольный). отличавшихся некоторыми оригинальными техническими решениями – в частности, оба эти образца имели взводную рукоятку сзади затворной коробки. Она была снабжена разобщителем и при стрельбе не двигалась. Кроме этого, на МР-34/35 оригинально была решена проблема селекции огня – при нажатии на верхнюю часть спускового крючка происходил одиночный выстрел, а на нижнюю открывалась автоматическая стрельба (подобным же образом селекция огня осуществлялась на немецких ручных пулеметах). Но эти два образца унаследовали большинство недостатков МР-28 – громоздкость, большую массу, несбалансированность конструкции. усугубляемую расположением магазина справа. Некоторое время МР- 34/35 простояли на вооружении в Люфтваффе, полиции и у танкистов, но вскоре на сцене появился новый, весьма удачный и известный немецкий ПП…

Вермахт был одной из первых армий в мире, в которых появились парашютные войска. Как и следовало элитным воинским частям, немецкие парашютисты – «Зеленые дьяволы» получали на вооружение новейшее оружие, специально для них разработанное. В 1937 г. фирмой Эрма Ваффенфабрик для вооружения парашютистов был создан простой и компактный (относительно образцов, имевшихся в Германии на вооружении) ПП. имевший характерный весьма элегантный внешний вид и обладавший рядом безусловных преимуществ перед своими современниками. Индекс его был МР-38, а сконструировал его Ханно Фольмер. Непонят но, почему в нашей стране этот ППI называют не иначе. как «Шмайссер».

Основной причиной отказов большинства ПП является забивание полости затворной коробки грязью через длинную прорезь для взводной рукоятки. На МР-38 эта проблема была решена весьма оригинально и эффективно. Затворная коробка внутри имела продольные фрезерованные каналы, в которые и отводилась грязь, не мешая движению затвора. А возвратная пружина предохранялась or загрязнения тремя трубками, при движении затвора телескопически входившими друг в друга. Эти трубки выполняли также роль пневмодемпфера – воздух, заключенный в них, при откате затвора начинал сжиматься, тормозя последний. В результате МР-38 имел достаточно низкую скорострельность – 450 выстр/мин.

Ствол не имел кожуха в целях соблюдения компактности и экономии массы. Зато мушка защищалась массивным намушником, а под стволом имелась пята – упор дчя стрельбы с борта автомобиля, из смотровых щелей БТР и прочих амбразур небольшого размера. Ложа и рукоятка были выполнены из бакелита. Массивный затыльник был весьма неплох в рукопашной схватке в качестве оружия ударного действия. К затыльнику крепился складной приклад, в убранном виде не выступавший за контуры оружия и не мешавшийся при стрельбе.

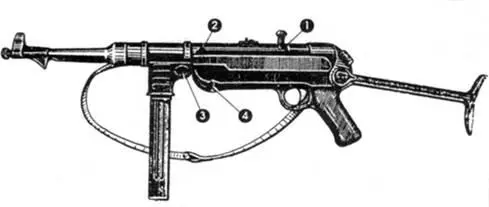

Пистолет-пулемет обр. 1940 г. (МР-40)

1 – вырез для постановки затвора на предохранитель в заряженном пистопете-лулемете; 2 – вырез для постановки затвора в походное положение; 3 – защелка магазина: 4 – стопор затворной коробки

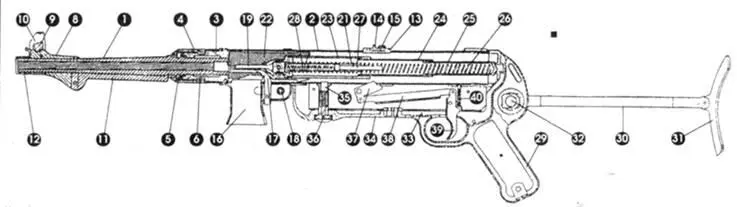

Разрез пистолета-пулемета

1 – ствол: 2 – затворная коробка; 3 – муфта; 4 – гайка ствола; 5 – упорное кольцо; 6 – промежуточное кольцо; 8 – основание мушки; 9 – мушка; 10 – предохранитель мушки; 11 – опорная шина; 12 – дульная муфта; 13 – основание прицела; 14 – прицельная стойка; 15 – откидная планка; 16 – обойма; 17 – отражатель; 18 – защелка магазина; 19 – затвор; 21- стержень ударника; 22 – боек; 23 – наружная трубка; 24 – средняя трубка; 25 – внутренняя трубка; 26 – возвратно-боковая пружина; 27 – поршень; 28 – буферная пружина; 29 – корпус рукоятки; 30 – плечевой упор; 31 – затылок; 32 – опорная осб упора: 33 – спусковая коробка; 35 – стопор; 34 – кожух коробки; 35 – стопор. 36 – пуговка: 37 – спусковой рычаг; 38 – спусковая тяга; 39 – спусковой крючок: 40 – спусковая пружина

Боепитание осуществлялось из коробчатого «рожка» емкостью 32 патрона, унифицированного с магазинами более ранних типов ПП. Перекидной прицел позволял вести огонь на «стандартные» дальности в 100 и 200 м. Предохранение осуществлялось путем введения взводной рукоятки в коленчатый паз прорези затворной коробки, стопоривший затвор в заднем положении. Кроме того, взводная ручка могла утапливаться, входя в специальную выемку на затворной коробке, фиксируя затвор в переднем положении. Немаловажным было то, что ПП просто разбирался и собирался без применения инструментов.

Недостатков у МР-38 было не так уж и много – особенные нарекания вызывал сильно нагревавшийся ствол и отсутствие селектора огня. Кроме того. расположение взводной рукоятки затвора слева вызывало некоторые неудобства при переноске. ПП был довольно тяжел для своих размеров (4.85 кг с магазином) и дорог- фрезерованная ствольная коробка сложной формы была на редкость нетехнологична. В результате было решено перейти на изготовление затворной коробки штамповкой из стального листа. При этом поперечное сечение ее было не круглым, а фигурным, чтобы обеспечивать отвод грязи от затвора. В таком виде ПП Фольмера стал называться МР 40. Он оказался и дешевле, и легче без потери боевых характеристик. На некоторых сериях оружия вместо утапливаемой взводной рукоятки устанавливалась простая, штырьковая.

К 22 июня 1941 г. в Германии ПП типа МР-38/40 состояли на вооружении у пехоты, десанта, танкистов, летчиков, моряков, войск СС… Он стал необычайно популярен, был налажен его массовый выпуск. К концу войны на заводах Германии, а также се сателлитов и завоеванных стран было выпущено более 2.5 миллионов МР-38/ 40! Наверное, только подводники его не имели «в штате», хотя зачастую один-два ПП этого типа в поход все же брались – надо же было чем-то обороняться от матросов с потопленных кораблей, представлявших для подлодки смертельную опасность…

Оружие Фольмера полюбили за надежность и неприхотливость к внешним условиям и температуре – и в Африке, и под Москвой, в 30 градусный мороз, МР 40 стрелял одинаково неплохо. Именно с его помощью солдаты вермахта показали всему миру на первой стадии мировой войны важность плотности огня по фронту. Советские солдаты с трехлинейками, пользование которыми подразумевало умение хорошо стрелять на дальнее расстояние, прочувствовали преимущество скорострельной) оружия ближнего боя в полной мере.

По опыту боев под Москвой в конце 1941 г. Хуго Шмайссер предложил «скрестить» МР 40 и МР-28, взяв or последнего деревянный приклад с ложей и селектор огня. В результате получился МР 41 -довольно странный и неудобный образец ПП. лишившийся изящества МР-40 и заметно погрузневший. Большого распространения он не получил.
