Произошел выстрел затвор стоит на боевом взводе и предохранителе. переводчик на одиночном огне, размыкатель гребнем вышел из спусковой коробки, ударник в заднем положении, так как рычаг-курок на него не нажимает

Разрез пистолета-пулемета обр. 1923 г.

Магазин вставлен, затвор в переднем положении, вкладыш- замок (11) в нижнем положении запирает затвор, рычаг-курок (10) нажал на ударник, который разбил капсюль.

1 – ствол; 2 – затворная коробка; 3-дно затворной коробки; 4 – приклад; 5 – затвор; б – возвратная пружина; 7 – направляющий стержень; 8 – ударник с пружиной; 9 – разобщитель; 10 – рычаг-курок; 11 – вкладыш-замок; 12 – рукоятка затвора; 13 – спусковой крючок; 14 – спусковой рычаг с пружиной; 15-спусховая тяга с пружиной; 16 – спусковая колодка с шепталом и пружиной; 17 – выключатель.

Но войскам специального назначения. в первую очередь, морской пехоте и воздушным десантникам, требовалось другое оружие – компактный ПП под мощный боеприпас. рассчитанный на неприцельный огонь «от живота» с герметичной затворной коробкой, но – главное – дешевый! Такое оружие было в пожарном порядке разработано в 1942 г. артиллерийско-техническим управлением армии США. За простоту и массивность, а также за специфику конструкции новый ПП с индексом М-3 получил у солдат прозвище «Мит-мэшер» – мясорубка. Затворная коробка и остальные детали корпуса ПП изготавливались методом грубой штамповки и соединялись между собой сваркой. В переднюю часть корпуса ввинчивался казенник со стволом. В затворной коробке отсутствовала прорезь для взводной рукоятки взводной механизм располагался под коробкой и приводился в действие длинной рукояткой, в точности повторяющей по конструкции мясокруточную. Окно выброса гильз в походном положении закрывалось массивной крышкой, заодно блокирующей и спусковой крючок, выполняя роль предохранителя. Добавить к этому примитивное диоптрическое прицельное приспособление (которым все равно никто не будет пользоваться), приваренное к корпусу намертво, складной плечевой

упор, гнутый из стального прутка, откидную спусковую скобу для стрельбы в рукавицах и магазин – рожок на 30 патронов- вот и готов пистолет- пулемет! 11равда, было у нею лишь два достоинства – малая стоимость и комнатность (относительно «Томпсона»). Зато недостатков – целый букет! Во первых, из М-3 невозможно было вести прицельную стрельбу дальше, чем на 50 метров (хотя в ТТХ указывалось значение 250 метров). Во-вторых, оружие было весьма тяжелым для своих небольших габаритов – 4.7 кг в снаряженном состоянии. Довольно сложной была неполная разборка оружия необходимо было отвинтить казенник вместе со ст волом от корпуса. К тому же. ПП, создававшийся, как «полностью герметичное» оружие, защищенное от попадания влаги, на деле таковым, мягко говоря, не являлся. А если бон велись вблизи моря, внутренности М-3 начинали интенсивно корродировать. что приводило к быстрому выходу оружия из строя. Первым, как правило, «погибал» взводной механизм. В – 1944 г. появилась новая модификация этого ПП – М -ЗА 1. отличавшаяся отсутствием последнего! Взвод теперь осуществлялся отведением затвора назад путем вставления пальца в специальное отверстие на нем. Система получилась несколько лете и значительно проще.

М-3 стал поступать в войска, действующие на Тихом океане, а также в ВДВ. В 1945 г. ПП получили летчики ВВС и ВМС США. Кстати, именно с применением М-3 в морской авиации связан один любопытный эпизод. Летчик с подбитою «Корсара» в районе о. Окинава выбросился с парашютом, приводнился, благополучно забрался в свою «надувнушку» и стал ждать, когда сю спасут. При нем был ПП М-3 без рожка (тот утонул вместе с самолетом – держите оружие заряженным!). Вскоре к резиновой лодке стала проявлять нездоровый интерес пятиметровая акула. После нескольких тычков акульим рылом летчик понял, что если он не начнет немедленно действовать, ему будет плохо. Во время очередной акульей атаки летун нанес ей несколько мощных ударов по голове своим М- 3, держа ею за ствол. Оскорбленная в лучших чувствах акула ретировалась, а летчик обнаружил, что ствол его ПП погнут!

Действительно, кроме чисто конструктивных недостатков. М-3, выпускавшийся многими фирмами, в том числе и чуть ли не кустарными мастерскими, имел и еще один – на его изготовление шла подчас очень плохая сталь. Впрочем, запас этих ПП на американских арсеналах был весьма велик, морская пехота, вооруженная ими, участвовала в Корейской войне, а после этого М-3 разошелся по всему миру американцы щедро снабжали им дружественные режимы. В Иране М-3 был снят с вооружения в 1975 г.!

Пистолет-пулемет M-3A1

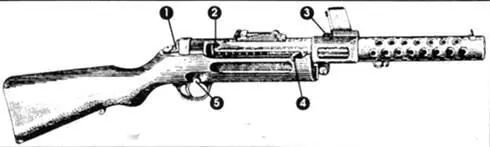

Пистолет-пулемет МР-28-II (Шмайссера)

1 – защелка затворной коробки. 2 – вырез для постановки затвора на предохранитель. 3 – защелка магазина; 4 – рукоятка заряжания; 5 – переводчик огня

В декабре 1917 г., в разгар первой мировой войны талантливый немецкий оружейник Хуго Шмайссер запатентовал «ручной пулемет под патрон 9 х 18 мм» – ни что иное, как пистолет- пулемет. Созданный со всей основательностью. ПП Шмайссера, получивший индекс МР 18/1. напоминал по внешнему виду «нормальный» ручной пулемет. Оснащенный тяжелой деревянной ложей, винтовочным прикладом с шейкой, массивным дырчатым кожухом, он имел большую массу и обслуживался, как и обычный пулемет, расчетом из двух человек – стрелка и подносчика боеприпасов. Питание патронами производилось из барабанного магазина, созданного для пистолетов Люгера, емкостью 32 патрона. Оружие имело перекидной прицел для стрельбы на дальность 100 и 200 м. В 1918 г. 1111 стал серийно выпускаться на заводах Тео Бергмана и вскоре поступил на вооружение «штурмгрупп» кайзеровской армии. Несмотря на то, что после поражения Германии в первой мировой войне оружие этого типа было снято с вооружения согласно условиям Версальского договора. МР 18 послужил прототипом для большого семейства ПП. причем не только в Германии, но и в Англии, и в Японии.

Найдя лазейку в условиях мирного договора, немецкие конструкторы стали совершенствовать ПП. как «полицейское» оружие. В 1928 г. на вооружение германской полиции был принят МР-28 – развитие МР 18 с селектором огня, секторным прицелом, «насеченным» на дальности до 500 м и простым коробчатым магазином емкостью 20 или 32 патрона. Штатным для МР 28 являлся все тот же патрон «Парабеллум», но выпускались экспортные модификации калибров 7,63, 7,65 и даже 11.43 мм! Наиболее удачным был вариант под исключительно мощный патрон Маузера 7.63 х 24 мм с бутылочной гильзой и хорошими баллистическими характеристиками. Именно эта модель широко применялась франкистами в ходе Испанской войны 1936-1939 гг. Кроме того, эти ПП с успехом продавались в страны Латинской Америки. Но к началу второй мировой войны ПП Шмайссера безнадежно устарел и сохранился на вооружении лишь у полицейских формирований.
