Сняли носовую пушку, оставив две НР-23 в корневых частях крыла, а патронные ленты разместили в рукавах в носках крыла (по 120 снарядов на ствол). Под каждой консолью на двух пилонах могли подвешиваться два блока неуправляемых ракет РО-57-8 (ОРО-57К) с восемью снарядами АРС-57 или две бомбы ФАБ- 250, а в случае необходимости – два подвесных бака по 760 л; смонтировали прицел АП-57.

Установили катапультное кресло со шторкой, регулируемой по высоте (три положения с общим ходом 120 мм). Спинку кресла защитили 16-мм броне- плитой, располагавшейся позади направляющих рельс катапультного сиденья; они также были защищены (как и головка пиромеханизма) от осколков и снарядов. Перед кабиной появилась 10мм бронеплита, а для защиты головы пилота 16-мм бронезаголовник.

Тяги от ручки управления самолета вывели под пол кабины. Улучшили обдув цилиндров управления створками регулируемого сопла двигателей за счет изменения патрубков обдува и увеличили до 14 л запас кислорода для летчика (семь шаровых баллонов емкостью по 2 л каждый питали кислородный прибор КП-18).

Станция РП-1 «Изумруд-1» оснащалась двумя сканирующими антеннами. Одна располагалась под полукруглым обтекателем в центре воздухозаборника, а другая – в его верхней «губе». Принцип действия радилокационного прицела «Изумруд» заключался в облучении заданной зоны пространства узким лучом, приеме и индикации на экране индикатора эхо-сигналов всех целей, находившихся в этой зоне, и переходе к сопровождению выбранного пилотом объекта. Дальность обнаружения цели с эффективной площадью рассеяния 16 м г составляла 12 км, а сопровождения – всего лишь 2 км.

Постройку первого опытного перехватчика, оснащенного двумя двигателями АМ-9Б (РД-9Б) с форсажной тягой по 3250 кг и получившего шифр изделия СМ-7 (или СМ-7/1), закончили в июле 1954 г. Опытный перехватчик поступил на заводские испытания практически одновременно с самолетом СМ-9/1. Первый вылет на нем выполнил 28 августа 1954 г. летчик-испытатель В.А.Нефедов. Испытания завершились 15 декабря. За это время было выполнено 43 полета с общим налетом 25 часов 36 минут Затем машину передали в ГК НИИ ВВС для проведения Государственных испытаний (двигатели АМ-9Б также проходили цикл испытаний на этой машине), которые закончились 15 октября 1956 г.

К этому времени уже было принято решение об установке на самолетах типа МиГ-19 пушек калибра 30 мм, поэтому вооружение СМ-7/1 на госиспытаниях состояло из двух пушек НР-30 с боезапасом по 120 снарядов на каждую (в дополнение могли подвешиваться два блока по восемь снарядов АРС-57). Оборудование от заявленного в эскизном проекте не отличалось за исключением установки аккумулятора типа 12САМ-28. Два подвесных бака емкостью по 760 л заполнялись горючим не полностью (по 400 л каждый) из-за ограниченной грузоподъемности колес шасси 3*.

По аналогии с СМ-9/2 и СМ-9/3 в концу 1954 г. были построены второй и третий прототипы перехватчика (СМ-7/2 и СМ-7/3) с таким же оборудованием, как на СМ-7/1. Поскольку проектирование и испытание фронтового истребителя и перехватчика велись параллельно, то все недостатки СМ-9/1 повторились на СМ-7/1, и последующие прототипы подверглись одинаковым доработкам.

Самолеты прошли короткий цикл заводских испытаний, и в январе 1955 г. СМ-7/3 был также предъявлен на Государственные испытания. Летчик-испытатель А,Г.Солодовников выполнивший на опытных перехватчиках 71 полет, вспоминал;

1* По данным ОКБ В.Я.Климова тяга этого двигателя составляла соответственно 4400 кг и 6250 кг.

2* Опытный истребитель с новым крылом получил обозначение И-2.

3* Типоразмер переднего колеса КТ-38 – 500x180А, а основных колес КТ-37 – 660x200В.

СМ-7/1 на госиспытаниях в НИИ ВВС. На самолете в крыле уже установлены 30 мм пушки НР-30. лето 1956 г.

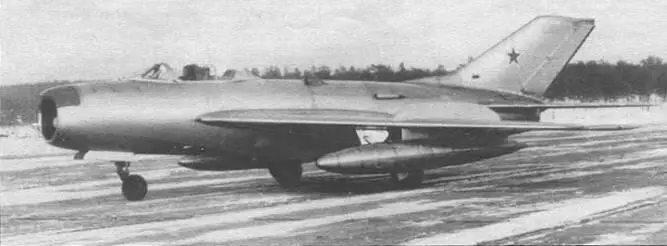

СМ-7/1 на заводских испытаниях. Хорошо виден обтекатель РЛС РП-1 «Изумруд-1», декабрь 1954 г.

«СМ-7, как и другие самолеты, имел целый букет недостатков. Летные испытания продвигались медленно, часто прерывались для доработок. В конце марта 1955 г. в первом же приемочном полете, при наборе высоты с форсажем, на высоте около 10.000 метров "потух" один из двигателей, через 2-3 секунды-другой. Двигатель удалось запустить лишь на высоте чуть больше 6000 метров. На одном двигателе самолет идет уверенно, даже с набором высоты. При подходе к аэродрому запустился и второй.

В одном из полетов, уже в Чкаловской, "высосало" тормозной парашют и заклинило реактивное сопло. Один из существенных недостатков в работе двигателей – "зависание оборотов". Выглядело это так: при переводе РУДа вперед или назад, что было ранее, обороты одного из двигателей останавливались, как бы зависали в промежуточном положении. Подобный эффект при полетах на больших высотах особой опасности не представляет и при очень плавном перемещении РУДа их можно вывести из этого положения. Но если зависание оборотов возникнет на взлете – недалеко до беды».

Кроме основной системы управления стабилизатором, на самолете имелась и аварийная – электрическая. Долгое время на нее не обращали внимания, но в одном из полетов летчика-испытателя Г.Т.Берегового ручку управления заклинило. Пилот воспользовался аварийной системой. А.Г.Солодовников так вспоминал об этом случае:

«В ответ на доклад летчика руководитель полетов приказал выйти в безопасный район и покинуть самолет с парашютом, благо аварийная система для этого и предназначена. Тогда летчик передал:

– Запас топлива на тридцать пять – сорок минут полета. Попробую зайти на посадку с аварийной системой.

Минут через двадцать он доложил, что, манипулируя переключателем аварийного управления, можно довести самолет до высоты пяти-шести метров над посадочной полосой, и попросил обеспечить посадку.

Самолет снижался по очень пологой траектории. Высота двадцать метров. Это самый ответственный момент: малейшая ошибка в технике пилотирования, и машина или взмоет, или врежется в землю. Высота меньше 10 м, посадочная полоса под самолетом. Он, плавно снижаясь, начал медленно поднимать нос. Но колеса уже коснулись бетона, и машина спокойно побежала по полосе.

Эту посадку летчик выполнил только благодаря исключительной выдержке и безукоризненной технике пилотирования. Ошибки при выполнении посадки были недопустимы, так как червячная передача аварийной системы вращалась довольно медленно.»

В Государственных испытаниях опытных прехватчиков, кроме А.Г.Солодовни- кова и Г.Т.Берегового, принимали участие также летчики ГК НИИ ВВС В.Г.Иванов, Н.П.Захаров и С.А.Микоян. После их завершения самолет был рекомендован к запуску в серийное производство и принятию на вооружение.
