И последний аспект проблемы экономический. Сколько-нибудь заметно повлиять на население и правительство противника могло только массированное применение самолетов-снарядов, а как его добиться, если одна подводная лодка брала только один снаряд, а перед пуском ей приходилось совершать трансатлантический рейс? В общем – ¦затраты были велики, а толку мало. Этим и объясняется тот факт, что проект в металле воплощен не был, однако многие германские изобретения нашли применение после войны во флотах их бывших противников. Это, прежде всего, касается применения герметичных контейнеров вне корпуса лодки для транспортирования ракеты и использование твердотопливных ускорителей для ее старта.

Для удара по Америке планировалось использовать и другой вариант «чудо-оружия»- баллистическую ракету Фау 2. В 1942 1944 гг. инженер Дикман предложил концепцию запуска Фау 2 с плавучей пусковой установки, которую на буксире доставит к месту старта подводная лодка. Проект получил обозначение «Спасательный жилет».

Контейнер вмещал одну ракету и представлял собой автономный аппарат, размером с небольшую подводную лодку. Да, по сути, это и была подводная лодка, только без силовой установки.

Ракета располагалась в центральной шахте и фиксировалась в четырех направляющих, выполненных в виде балок. В шахте располагались фиксированные и откидные площадки для обслуживания н предстартовой подготовки всех систем ракеты. Непосредственно иод двигателем ракеты располагался рассекатель пламени и газоотводные каналы, которые проходили вдоль наружного корпуса контейнера к верхнему люку шахты. Количество газоотводных канатов могло быть от двух до четырех.

Под шахтой находилось помещение с контрольно-проверочной аппаратурой и автоматикой пуска. Из этого помещения осуществлялись основные операции предстартовой подготовки и пуска.

ТАКТИКО-ТЕХНИЧЕСКИЕ ДАННЫЕ НЕУПРАВЛЯЕМЫХ РАКЕТ, ПЛАНИРУЕМЫХ К ВООРУЖЕНИЮ ПОДВОДНЫХ ЛОДОК
Тип ракеты WGr kal 28 cm Wz 40 WGr kal 21 cm Wz 42 кал 165 мм
Длина, м 1,19 1,26 1,8
Диаметр корпуса, м 0,28 0.21 0,165
Размах стабилизаторов, и - 0,3
Масса стартовая, кг 82 112,6 ?
Заряд ВВ, кг 45,4 SjiSSi; 9,2 -10
Заряд топлива, кг 6 18 -27
Максимальная скорость на воздухе, м/с 153 320
Дальность стрельбы на воздухе, м 2200 7850 -
Плавучая пусковая установка для ракеты Фау2 ТАКТИКОТЕХНИЧЕСКИЕ ДАННЫЕ - фото 26

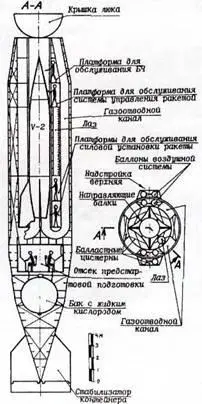

Плавучая пусковая установка для ракеты Фау-2

ТАКТИКО-ТЕХНИЧЕСКИЕ ДАННЫЕ УПРАВЛЯЕМЫХ РАКЕТ
Тип ракеты V-1 Loon LTV-N-2 V-2
Длина, м 7,75 7,65 14,3
Диаметр фюзеляжа, м 0,85 0,85 1,65
Размах крыла, (стабилизатора), м 5,3—5,7 5,7 3,56
Вес взлетный, кг 3180 2000 12805-12910
Заряд ВВ, кг 700-1000 ? 750
Вес топлива, кг 530—560 500—520 8796—8947
Тип двигателя ПуВРД Argus 014 ПуВРД IJ-15-1 ЖРД
Тяга двигателя, кг 235—333 ? 25000—31000
Максимальная скорость, км/ч 560-640 ? 1520 м/с
Дальность, км 250-370 320 354
Система управления инерционная инерционная с радиокоррек. инерционная
Точность стрельбы ± 6 км ±100м
На дальности, км 370 170
Подводная лодка Каск вооруженная самолетомснарядом LTVN2 Loon Виден - фото 27

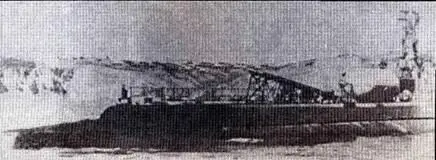

Подводная лодка "Каск», вооруженная самолетом-снарядом LTV-N-2 Loon. Виден контейнер для хранения снаряда и пусковая рампа. Немецкий проект вооружения лодок XXI серии снарядами V-1 имел, по-видимому, такую же схему

Далее в корме располагался «топливный отсек», основной объем которого занимал бак с окислителем – жидким кислородом. Так как кислород во время рейса испарялся, то бак был выполнен в виде сосуда Дьюара, снабжен теплоизоляцией, а также системами перекачки, дренажа и компенсации объема. Горючее – спирт – во время рейса хранилось непосредственно в баке ракеты, а в контейнере располагался небольшой запас, которым дозаправлялся снаряд, для компенсации испарения и протечек.

Бак с перекисью водорода, со всеми необходимыми системами, также располагался в топливном отсеке.

Контейнер имел две воздушные системы. Одна, предназначенная для дозаправки баллонов ракеты, имела систему осушения и очистки. Другая предназначалась для общекорабельных нужд – привода корабельных механизмов и продувки балластных цистерн. Обе системы могли подпитываться от лодочного компрессора.

Кроме того, контейнер имел ряд систем, характерных для любою корабля: систему вентиляции, осушения, стабилизации глубины, энергопитания, дифферентовки, погружения-всплытия и т. д.

Как видите, это было весьма сложное устройство с водоизмещением, сравнимым с водоизмещением некоторых подводных лодок – 550 т под водой и 355 т над водой. Длина контейнера составляла около 30 м.

Применять контейнер предполагалось следующим образом: подводная лодка типа XXI брала на буксир до трех пусковых установок. После выхода из порта заполнялись балластные цистерны, и контейнер погружался на заданную глубину. В дальнейшем, в течение всего похода, глубина поддерживалась автоматически. После прибытия в район старта балластные цистерны продувались, и контейнер всплывал, а после заполнения кормовых цистерн переводился в вертикальное положение так, чтобы уровень люка оказывался как можно выше над уровнем воды. После этого стартовая команда на надувных плотиках переплывает с подводной лодки к контейнеру, открывает люк и проникает внутрь.

Время предстартовой подготовки оценивается в 4-6 часов, что несколько больше, чем при «наземных» пусках, и объясняется более сложной, морской спецификой. После предстартовой подготовки и прицеливания ракеты стартовая команда возвращается на лодку и производит пуск. После взлета ракеты люк контейнера закрывается, балластные цистерны заполняются водой, и контейнер готов к обратной буксировке на базу.

Всс технические проблемы, о которых говорилось при описании Фау-1 (особенно в части определения места старта, надежности ракеты и малой эффективности в связи с отсутствием ядерного заряда), относятся и к Фау-2.

Но в этом случае возникла еще одна. Дело в том, что прицеливание по азимуту осуществлялось путем разворота всей ракеты, а такая наводка могла сбиться из за морских течений и ветра, пока стартовая команда будет покидать контейнер. В связи с этим пришлось бы дорабатывать систему управления «морской» ракеты или устанавливать на контейнере специальную систему для стабилизации азимута.
