На базе ракетного комплекса «Яхонт» в НПО Машиностроения разработан подвижный береговой. ракетный комплекс «Бастион».

На базе автомобиля тип MA3-543 установлены три контейнера с ракетами.

В состав комплекса «Бастион» входят: самоходные пусковые установки (до 8), машина боевого управления, вертолетный комплекс целеуказания, оборудование для головного командного пункта.

Данные о принятии на вооружение комплексов «Яхонт» и «Бастион» в ВМФ или продаже их за рубеж на сентябрь 1997 года отсутствуют.

Данные крылатых ракет конструкции Челомея
Название и индекс ракеты П-5 (4К95) П-5Д П-6 (4К48) П—7 П-35 (4К44) Базальт П-120 (4К80) Аметист П-70 (4К66) Малахит П-120 (4К85) Метеорит-М ЗМ-25
Масса ракеты, кг 4300/5100* 4300/5100* — /5300* 5970/6600* 4800 3700 около 3200 6380/12 650*
Длина ракеты, м 11,85 10,2 около 11 11,7 7.0 около 9 12.8
Старт надводный надводный надводный надводный надводный надводный подводный подводный подводный
Маршевый двига­тель турбореак­тивный турбореак­тивный турбореак­тивный турбореак­тивный турбореак­тивный турбореак­тивный твердотоп­ливный твердотоп­ливный турбореак­тивный
Дальность стрель­бы, км 500 около 600 500 1000 до 300 550 80 110—150 5000
Масса головной части, кг около 900 около 900 930 около 900 свыше 500 1000 1000
Скорость полета, км/ч 1250 1250 1250 около 1250 свыше 400 около 3000 1160* 1100 около 3000
Высота полета, м 400—800 250 100—7000 100 400—7500 50—5000 60 около 60 22—24 км
Проект ПЛ-носителей 644, 665 651.659,675 651,675 644-7 58. 1134 651,675 661,670 670М 667М

* – с ускорителем

III . ПРОТИВОЛОДОЧНЫЕ РАКЕТЫ

Ракетный комплекс ПЛО РПК-1 «Вихрь»

Начало серийного производства американских атомных ПЛ и особенно ПЛ с баллистическими ракетами «Поларис А-1» заставило советское руководство всерьез заняться средствами противолодочной обороны (ПЛО).

Постановлением СМ № 111- 463 от 13.10.1960 г. предусматривалось создание принципиально новых противолодочных ракетных комплексов для вооружения подводных лодок и надводных кораблей в целях обеспечения «эффективного поражения подводных лодок противника на больших дистанциях». По этому постановлению были начаты работы над ракетными комплексами «Вьюга», «Шквал», «Вихрь», «Пурга» и торпедами «Енот», ПЛАТ-1, ПЛАТ-2 и др.

Первыми ракетными противолодочными комплексами класса «надводный корабль-воздух- ПЛ» стал РПК-1 «Вихрь».

Головным разработчиком РПК-1 было НИИ-1 ГКОТ, а главным конструктором – Н.П. Мазуров 4*, в разработке принимали участие НИИ-6, 9, 22 и другие.

Комплекс «Вихрь» включал в себя:

а) баллистическую неуправляемую ракету на твердом топливе;

б) пусковую установку МС-18 с двумя направляющими и автоматом заряжания барабанного типа (на 8 ракет);

в) систему управления стрельбой ПУСТБ-1123 «Спрут», разработанную в ЦКБ-209.

Интересно, что «Спрут» управлял огнем не только РПК-1, но и универсального комплекса М- 11.

Противолодочный крейсер пр.1123, специально для которого проектировался «Вихрь», не имел специальных противокорабельных ракет, но при необходимости мог вести огонь по надводным корабля как ракетами «Вихрь», так и ракетами М-11 «Шторм»(зенитными) по данным ПуСТБ- 1123.

Стрельба по ПЛ ракетами «Вихрь» велась по данным целеуказания от собственного гидроаккустического комплекса корабля или от внешних источников (вертолет, гидроаккустический буй). ПУС «Спрут» обрабатывала данные и выдавала данные углов наведения Пу МС-18. Стрельба могла проводиться одиночными ракетами или двухракетными залпами. Ракета оснащалась специальной боевой частью. Взрыв боевой части происходил после приводнения на глубинах от 0 до 200 м. При стрельбе на максимальную дальность расчетное отклонение ракеты составляло + 1200 метров.

4* позже, видимо, Мазуров перешел в МИТ МОП или произошла какая-то административная перетрубация, но в конце разработки РПК-1 головным разработчиком был уже МИТ. и главным конструктором по- прежнему Мизуров.

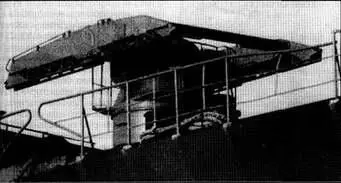

Пусковая установка комплекса РПК1 Вихрь на крейсере Москва Серийное - фото 55

Пусковая установка комплекса РПК-1 «Вихрь» на крейсере «Москва»

Серийное производство ракет «Вихрь» начато в 1964 году. В том же году ракета прошла первый этап Государственных испытаний. Пуски проводились как с наземных ПУ, так и с переделанного противолодочного корабля пр.159. Второй этап Государственных испытаний состоялся уже на головном корабле пр. 1123 – крейсере «Москва» в 1967 году. Официально ракетный комплекс «Вихрь» был принят на вооружение в 1968 году.

Комплексом «Вихрь» были оснащены два крейсера пр. 1123 и три крейсера пр. 1143.

В последующие годы было разработано несколько проектов модификаций РПК-1. Гак, в проекте «Вихрь-22»оставалась неуправляемая баллистическая ракета со специальной боевой частью, а дальность стрельбы увеличивалась до 44 км. В проекте же «Вихря-М» спецчасть заменялась малогабаритной торпедой «Колибри».

Тактико-технические данные РПК-1 «Вихрь»

калибр, мм 540

Длина ракеты, мм.. 6000 (по др. источникам 6500)

Вес ракеты, кг 1800

Вес пусковой установки 900

Дальность стрельбы, км:

максимальная 24

минимальная 10

Скорость погружения в воде, м/с 12

Глубина действия, м 500

Радиус поражения, м 1500

Ракетный комплекс ПЛО РПК-2 «Вьюга»

Ракетный комплекс РПК-2 «Вьюга» разрабатывался по Постановлению СМ от 13.10.1960 г. Это был первый отечественный ракетный комплекс класса «ПЛ-воздух-ПЛ».

Первоначально головным разработчиком комплекса было ОКБ-9 (Уралмаш), но 20.07.1964 г. работы над «Вьюгой» были переданы ОКБ-8 5*с переходом в ОКБ- 8 инженерно-технического персонала, работавшего по теме.

Главным конструктором «Вьюги» был назначен Л.В. Люльев.

Помимо подводных лодок, РПК-2 мог при необходимости поражать надводные корабли.

Ракеты «Вьюга» запускались из штатных аппаратов подводных лодок. Первоначально ракета проектировалась в двух вариантах – диаметром 533 мм и диаметром 650 мм для пуска из торпедных аппаратов соответствующих калибров.

«Вьюга» калибра 533 мм длиной 8,2 метра представляла собой аналог американской ракеты «Саброк» 6*.

«Вьюга» калибра 650 мм длиной 11,3 м в качестве боевой части имела винтовую малогабаритную самонаводящуюся торпеду с заря дом обычного взрывчатого вещества и дальностью хода 8-10 км.
