Техника и вооружение 1997 11-12

Для ускорения развития подводного оружия 4 мая 1976 г. вышло Постановление СМ № 302-116 «О развитии работ по созданию подводного оружия», предусматривающее разработку ряда принципиально новых комплексов противолодочного оружия и расширение фронта исследовательских работ.

В 1984 году на вооружение противолодочных надводных кораблей принят ракетный комплекс УРК-5, являющийся результатом модернизации комплексов УРПК-3 и УРПК-4. Отличием нового комплекса является его универсальность по целям: он может применяться для поражения подводных лодок и надводных кораблей.

Крылатая ракета комплекса УРК-5 для поражения подводных лодок в качестве боевой части имеет малогабаритную противолодочную самонаводящуюся торпеду УМГТ-1, которая имеет скорость 41 узел, дальность хода 8 км, глубину хода 500 м, радиус реагирования системы самонаведения 1,5 км. УМГТ-1 отделяется от ракеты в расчетной точке маршевой траектории, приводняется на парашюте, осуществляет циркуляционный поиск цели, наводится на цель и поражает ее.

Для поражения надводных кораблей ракета комплекса УРК-5 имеет тепловую головку самонаведения и дополнительный заряд взрывчатого вещества, расположенный в гондоле ракеты. Комплексом УРК-5 вооружены надводные корабли пр.1155 и перевооружаются корабли пр.1134А, Б и 1135. Комплекс УРК-5 разработан дубнинским МКБ «Радуга» МАП.

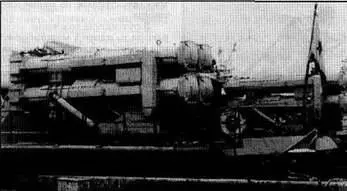

Пусковая установка комплекса ПЛО «Медведка» в боевом положении

В 1981 году на вооружение подводных лодок принят новый ракетный противолодочный комплекс РПК-6 («Водопад»), созданный на базе баллистической ракеты калибра 533 мм. РПК-6 представляет собой комплекс класса «ПЛ-воздух-ПЛ». В отличие от ранее созданного комплекса РПК- 2, ракеты ПЛО РПК-6 имеют в качестве боевой части малогабаритную торпеду УМГТ-1 или СПБ, большую дальность стрельбы и значительную глубину подводного старта. Малогабаритная противолодочная электрическая торпеда УМГТ-1 имеет скорость 41 узел, дальность хода 8 км, глубину хода до 500 м. Акустическая активно- пассивная система самонаведения торпеды имеет радиус реагирования по активному каналу 1500. В качестве источника электроэнергии в торпеду УМГТ-1 принята серебряно-магниевая батарея, активируемая морской водой.

Комплекс РПК-6 (главный конструктор Л.В. Люльев) создан свердловским МКБ «Новатор» МАП, а торпеда УМГТ-1 (главный конструктор В. А. Левин) – НПО «Уран» МСП.

В 1984 году на вооружение ПЛ с торпедными аппаратами калибра 65 см принят ракетный противолодочный комплекс РПК-7 (главный конструктор Л.B. Люльев), который по дальности стрельбы и глубине подводного старта в 2 раза превосходит комплекс РПК-6.

Противолодочная ракета комплекса «Медведка»

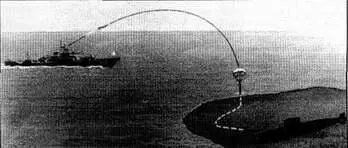

Схема действия комплекса «Медведка»

Комплекс ПЛО «Медведка» разработан в МИТ (Московский институт теплотехники).

В состав комплекса входит противолодочная ракета, серийное производство которой освоено на ГПО «Боткинский завод». Двигатель ракеты – твердотопливный с устройством обнуления тяги, что позволяет регулировать тягу и дает возможность обеспечивать минимальное полетное время до цели и отсутствие «мертвых зон» при стрельбе на малые дистанция.

В обтекателе головной части ракеты находится малогабаритная самонаводящаяся торпеда, разработанная в ЦНИИ Гидроприбор.

Пусковая установка разработана в КБМ, представляет собой максимально упрощенную конструкцию – заключенный в общую обойму пакет стволов, выполненный из легкого алюминиевого сплава. Главной ее особенностью является отсутствие в конструкции силовых следящих приводов вертикального и горизонтального наведения. ПУ выполняется в нескольких вариантах: число стволов 2 и 4. Основание неподвижное (на кораблях малого водоизмещения) или поворотное (на кораблях с большим водоизмещением).

Аэродинамическая устойчивость ракет в воздушной части траектории обеспечивается стабилизаторами, раскрывающимися принудительно при выходе ракеты из Пу. В расчетной точке траектории торпеда отделяется от ракеты и опускается в воду на парашюте. Торпеда может поражать подводные цели на глубине от 15 м до 500 м и более.

Испытания «Медведки» проходили на Черном море на корабле на подводных крыльях пр. 1141 «Александр Кунахович», в кормовой части которого были установлены две счетверенные ПУ «Медведка».

Комплекс ПЛО «Медведка»

Работы по скоростной ракето- торпеде «Шквал» были начаты по Постановлению CM № 1111-463 от

13.10.1963 г. Головным исполнителем было назначено НИИ-24 (позже НИИ ПГМ ММ), главный конструктор Е.Д. Раков.

Длина ракеты 8,2 м, калибр 533мм, что дает возможность стрелять ими подводным лодкам из штатных торпедных аппаратов калибра 533 мм. Согласно эскизному проекту, дальность хода ракет 15-20 км, а скорость хода на маршевом участке 100 м/с (194 узла !).

Высокая скорость движения ракеты ВА-111 получена за счет применения подводного реактивного двигателя, работающего на твердом гидрореагирующем топливе, обеспечивающем большую тягу, а также за счет движения ракеты в газовой каверне, что снижает сопротивление при ее движении в воде.

Эскизный проект был утвержден в 1963 году, а первые опытные пуски начались в 1964 году. На вооружение комплекс приняли в 1977 году.

Первый отечественный реактивный бомбомет (РВУ), разработка которого началась еще в годы Великой Отечественной войны, был принят на вооружение в 1945 году. Разрабатывался он инженерами В. А. Артемьевым и С.Ф. Фонаревым под руководством гене- рал-майора С.Я.Бодрова.

Эта установка представляла собой рельсовый пусковой станок, аналогичный армейским реактивным минометам М-13. Два пусковых станка бомбомета, имеющие постоянный угол возвышения 15°, устанавливались в носовой части корабля параллельно его диаметральной плоскости. Наводка для стрельбы осуществлялась кораблем, выработка данных для стрельбы – приборами управления, расположенными на главном командном пункте корабля. Из двух пусковых станков производился одновременный залп восемью глубинными бомбами вперед по курсу корабля на дистанцию 260 м.
